首页  >  产品百科  >  UPW1H010MDD1TA

UPW1H010MDD1TA

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1μF 50V ±20% 2000h@ 105°C 12mA@ 120Hz,40mA@ 100kHz 通孔安装 5mm*11mm*12.5mm
供应商型号:
供应商:
标准整包数: 0

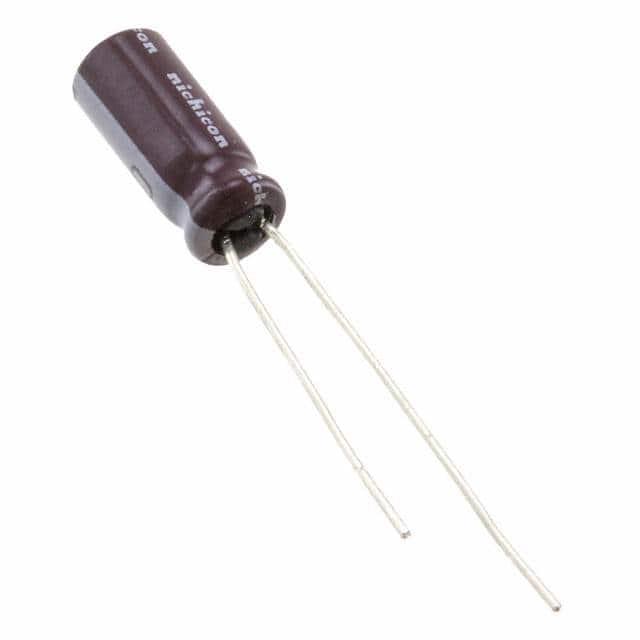

NICHICON 铝电解电容 UPW1H010MDD1TA

UPW1H010MDD1TA概述

    # 铝电解电容器:UPW系列技术手册

    1. 产品简介


    铝电解电容器是一种常用的电子元件,广泛应用于开关电源和其他电力电子设备中。本产品线包含UPW系列,这是一种具备小尺寸、低阻抗和高可靠性的径向引脚式铝电解电容器。UPW系列的主要功能是为电路提供稳定的电容值,确保在不同工作条件下的性能稳定。该系列产品适用于电源管理、通信设备、工业控制等领域。

    2. 技术参数


    规格参数
    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.47μF 至 15000μF
    - 电容公差:±20%
    - 温度范围:-55℃至105℃(6.3V至100V);-40℃至105℃(160V至450V);-25℃至105℃(450V)
    - 泄漏电流:在20℃条件下施加额定电压后1分钟内不超过0.03CV或4μA(取较大者)
    - 损耗角正切(tan δ)最大值:
    - 6.3V: 0.22
    - 10V: 0.19
    - 16V: 0.16
    - 25V: 0.14
    - 35V: 0.12
    - 50V: 0.10
    - 63V: 0.09
    - 100V: 0.08
    - 160V至450V: 0.15至0.25(根据额定电压不同)
    其他特性
    - 符合RoHS指令2011/65/EU及欧盟2015/863
    - 符合AEC-Q200标准
    - 在105℃环境下储存1000小时后,通过DC偏压加上额定纹波电流处理8000小时(不同规格的产品处理时间不同)

    3. 产品特点和优势


    特点
    - 小尺寸和低阻抗:比UPM系列产品更小的封装和更低的阻抗,适合空间受限的应用场合。
    - 高可靠性:经受2000至8000小时的高温测试,表现出色的长期稳定性。
    - 宽泛的电容值范围:覆盖E12系列中的多种数值,满足不同应用需求。
    - 优良的环境适应性:可在宽广的工作温度范围内稳定工作。
    - RoHS和AEC-Q200合规:满足严格的环保和质量标准。
    优势
    - 高性能:在不同频率下表现一致的低阻抗特性。
    - 长寿命:优异的耐久性确保产品使用寿命长。
    - 多规格选择:多种电容值和尺寸可供选择,灵活应对不同的设计要求。

    4. 应用案例和使用建议


    应用案例
    - 电源管理:用于DC-DC转换器中的滤波和储能。
    - 通信设备:在交换机和路由器中实现电能管理和信号耦合。
    - 工业控制:应用于伺服驱动器和变频器中进行电压调节。
    使用建议
    - 选择合适的电容值和电压等级:根据具体应用需求选择适当的电容值和电压等级。
    - 考虑环境温度:根据工作环境温度选择能够承受极端温度的型号。
    - 合理的布线设计:保持电容器引脚间距离合理,避免不必要的寄生电感。

    5. 兼容性和支持


    兼容性
    - UPW系列产品可与其他同类产品如UPM、UTT等配合使用,形成高效可靠的系统解决方案。
    支持
    - 用户可通过制造商获取详细的规格书和技术支持文档。
    - 制造商还提供样品申请、技术咨询等服务。

    6. 常见问题与解决方案


    常见问题
    1. 产品无法正常工作
    - 解决方案:检查连接是否正确,确认额定电压与实际使用电压匹配。
    2. 纹波电流过大导致电容过热
    - 解决方案:调整电路设计以降低纹波电流,或者选择更大额定容量的电容产品。
    3. 电容值变化大
    - 解决方案:检查电容的温度稳定性,必要时更换符合更严格温漂特性的电容产品。

    7. 总结和推荐


    综合评估
    UPW系列铝电解电容器凭借其小尺寸、低阻抗、高可靠性和广泛的电容值选择,在电源管理和工业控制等领域的应用表现卓越。其优秀的环境适应性和长寿命使其成为市场上极具竞争力的产品。
    推荐
    基于以上分析,强烈推荐使用UPW系列铝电解电容器,特别是对于需要高可靠性和良好温度特性的应用场景。制造商提供的技术支持和全面的文档资料将极大方便用户的开发和调试过程。

UPW1H010MDD1TA参数

参数
电容值 1μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 12mA@ 120Hz,40mA@ 100kHz
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装

UPW1H010MDD1TA厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1H010MDD1TA数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1H010MDD1TA UPW1H010MDD1TA数据手册

UPW1H010MDD1TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
