UVZ2A222MRD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 100V ±20% 1000h@ 105°C 1.75A@ 120Hz,2.0125A@ 10kHz 通孔安装 22mm*50mm*52mm
供应商型号: UVZ2A222MRD
供应商: nichicon
标准整包数: 250

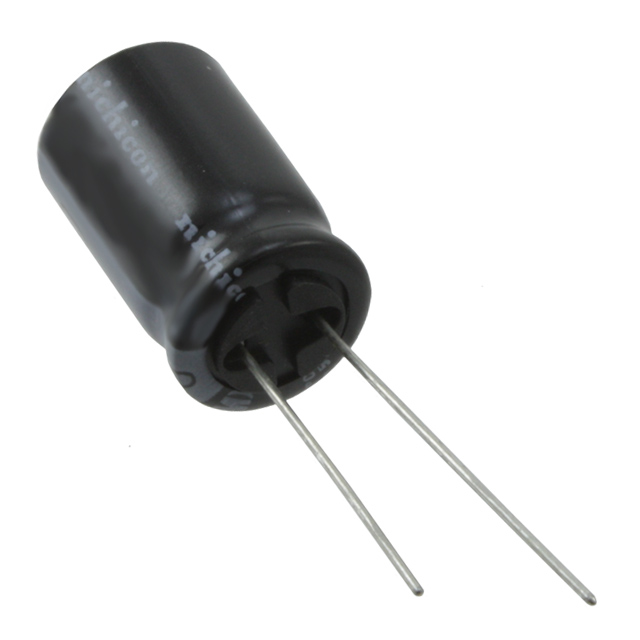

NICHICON 铝电解电容 UVZ2A222MRD

UVZ2A222MRD概述

    ALUMINUM ELECTROLYTIC CAPACITORS: UVZ Wide Temperature Range

    产品简介


    铝电解电容器是一种广泛应用于电子电路中的基本元件,用于存储和释放电能。铝电解电容器以其高容量密度和相对较低的成本而受到青睐。UVZ系列是专门为严苛环境下设计的产品,具有宽温度范围的工作能力,使其特别适合于工业控制、汽车电子、通信设备等领域。

    技术参数


    - 类别温度范围:-55°C 至 +105°C
    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.47µF 至 33000µF
    - 电容容差:±20%
    - 漏电流:在20°C条件下,施加额定电压1分钟后,漏电流不大于0.03CV 或 4μA(以较大者为准)
    - 损耗角正切 (tan δ):最大值为0.28(在6.3V条件下),并且根据电容和电压不同有所变化
    - 低温度稳定性:-25°C至+105°C
    - 耐久性:当电容器在105°C下存储1000小时后恢复到20°C,需满足特定的耐久性要求
    - 储存寿命:未加载储存1000小时后进行规定的电压处理,符合规定的耐久性特性
    - 标记:白色字母标记在黑色套筒上

    产品特点和优势


    - 高温范围工作能力:UVZ系列电容器可在极端低温-55°C到高温+105°C范围内稳定工作,具有卓越的温度适应能力。
    - 高纹波电流能力:可以承受较高的纹波电流,适用于需要高电流密度的应用场合。
    - 高可靠性:通过严格的质量控制流程,确保长期运行的可靠性和稳定性。
    - 无铅焊接:采用无铅焊接工艺,符合RoHS指令的要求。

    应用案例和使用建议


    - 工业控制设备:由于能够适应恶劣的温度环境,UVZ系列电容器被广泛应用于工业自动化控制系统中。
    - 汽车电子:在汽车电子系统中,例如发动机控制系统、车身电子系统中,UVZ电容器的稳定性和可靠性至关重要。
    - 通信设备:通信设备需要高稳定性电容器来保证信号传输质量,UVZ系列电容器正是满足这些需求的理想选择。
    使用建议:
    - 确保电容器在安装前经过充分的预热处理,避免温度冲击造成的损坏。
    - 在高纹波电流应用中,应选择适当的电容器尺寸,避免过载导致的发热和损坏。

    兼容性和支持


    UVZ系列电容器兼容大多数标准的引线型PCB布局,可直接替换现有设计中的同类产品。制造商提供了详尽的技术支持文档和售后服务,确保用户能够在使用过程中得到必要的帮助。

    常见问题与解决方案


    1. 问:电容器在高电流应用中为何出现发热?
    答:确保所选电容器能够承受预期的纹波电流。若超出范围,则考虑更换更大容量的电容器或增加散热措施。
    2. 问:电容器在长时间不使用时为何会出现漏电流增加的情况?
    答:在储存期间应确保电容器没有负载,且温度不超过规定范围,如超过则需重新进行测试和校准。

    总结和推荐


    综上所述,UVZ系列铝电解电容器凭借其宽温度范围、高可靠性及高性能特性,在多个关键应用领域中表现优异。鉴于其广泛的适用性和卓越的性能,我们强烈推荐此款产品给追求高可靠性的工程师和技术专家。无论是工业控制、汽车电子还是通信设备,UVZ系列电容器都是理想的选择。

UVZ2A222MRD参数

参数
电容值 2.2mF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 1.75A@ 120Hz,2.0125A@ 10kHz
长*宽*高 22mm*50mm*52mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVZ2A222MRD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ2A222MRD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ2A222MRD UVZ2A222MRD数据手册

UVZ2A222MRD封装设计

查看详情并下载
Symbol
Footprint
3D Model
