UVR1H471MHD1TO

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 50V ±20% 2000h@ 85°C 1.14A@ 10 kHz,760mA@ 120Hz 通孔安装 12.5mm*20mm*22mm
供应商型号: 1822589
供应商: 海外现货
标准整包数: 1

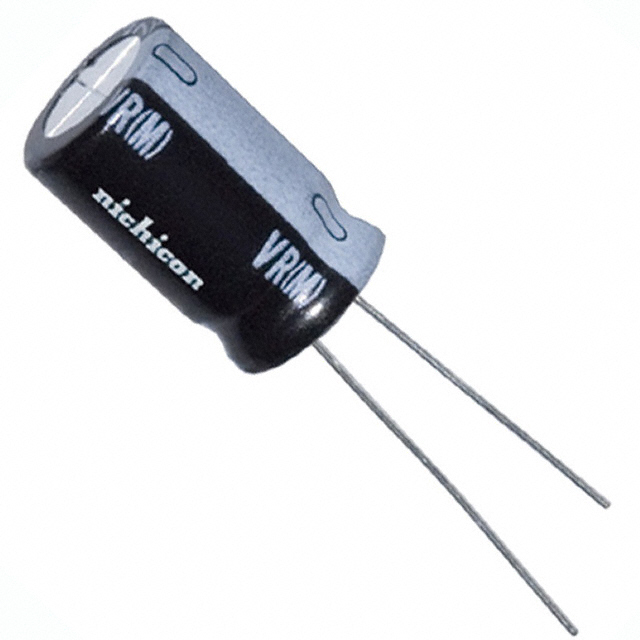

NICHICON 铝电解电容 UVR1H471MHD1TO

UVR1H471MHD1TO概述

    ALUMINUM ELECTROLYTIC CAPACITORS: A Comprehensive Guide

    1. 产品简介


    铝电解电容器是一种广泛应用于电子设备中的关键组件。本系列的铝电解电容器(UVR型号)专为娱乐电子设备设计,具备卓越的性能和可靠性。它们符合RoHS指令(2011/65/EU)和EU指令(2015/863),确保了环保合规性。这类电容器适用于需要高可靠性的应用场景,例如音频设备、汽车电子和工业控制系统。

    2. 技术参数


    - 额定电压范围:6.3V至450V
    - 额定电容范围:0.47µF至33000µF
    - 电容公差:±20%
    - 漏电流:CV < 1000:0.1CV+40µA 或更小;CV > 1000:0.04CV+100µA 或更小
    - 损耗角正切(tan δ):
    - 6.3V: 0.28
    - 10V: 0.24
    - 16V: 0.20
    - 25V: 0.16
    - 35V: 0.14
    - 50V: 0.12
    - 63V: 0.10
    - 100V: 0.08
    - 160V 至 315V: 0.20
    - 350V 至 450V: 0.25
    - 低温度稳定性:在–40°C至+85°C范围内表现出色
    - 耐久性:在无负载条件下存储1000小时后,符合规定的耐久特性要求
    - 存放寿命:未详细说明,但应在无负载条件下存放以保持性能

    3. 产品特点和优势


    - 高频特性:频率系数高,适合多种应用需求。
    - 宽温度范围:工作温度范围广,适应性强。
    - 低损耗:优秀的tan δ值保证了低损耗。
    - 可靠性高:通过多项测试验证,具备长寿命。
    - 符合环保标准:符合RoHS和欧盟环保指令,确保绿色生产。

    4. 应用案例和使用建议


    这些电容器广泛应用于音响设备、汽车电子、工业控制系统等领域。例如,在音频设备中,UVR系列电容器可以提供稳定的性能,增强音质表现;在汽车电子系统中,它们能承受极端的工作环境。使用时应注意:
    - 确保电容器正确安装,避免短路。
    - 遵循推荐的额定电压和电流,防止过载。
    - 在高温环境下使用时,考虑散热措施。

    5. 兼容性和支持


    - 兼容性:UVR系列电容器适用于广泛的电路板设计和制造工艺。
    - 支持:厂商提供了详细的用户指南和技术支持,确保客户在使用过程中得到必要的帮助。

    6. 常见问题与解决方案


    - 问题:电容器发热
    - 解决方法:检查电路设计,确保正确的电压和电流匹配,必要时添加散热装置。
    - 问题:电容值变化
    - 解决方法:确认连接是否良好,检查环境条件是否满足工作要求。
    - 问题:漏电流大
    - 解决方法:检查是否有短路或绝缘不良的情况,更换损坏的部件。

    7. 总结和推荐


    UVR系列铝电解电容器凭借其卓越的性能和广泛的适用性,成为市场上备受推崇的产品。其在高可靠性、宽温度范围和低损耗方面的优势使其成为众多应用的理想选择。我们强烈推荐使用这些电容器,尤其是在需要高稳定性和长寿命的应用场合。

UVR1H471MHD1TO参数

参数
电容值 470μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.14A@ 10 kHz,760mA@ 120Hz
工作寿命 2000h@ 85°C
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UVR1H471MHD1TO厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1H471MHD1TO数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1H471MHD1TO UVR1H471MHD1TO数据手册

UVR1H471MHD1TO封装设计

查看详情并下载
Symbol
Footprint
3D Model
