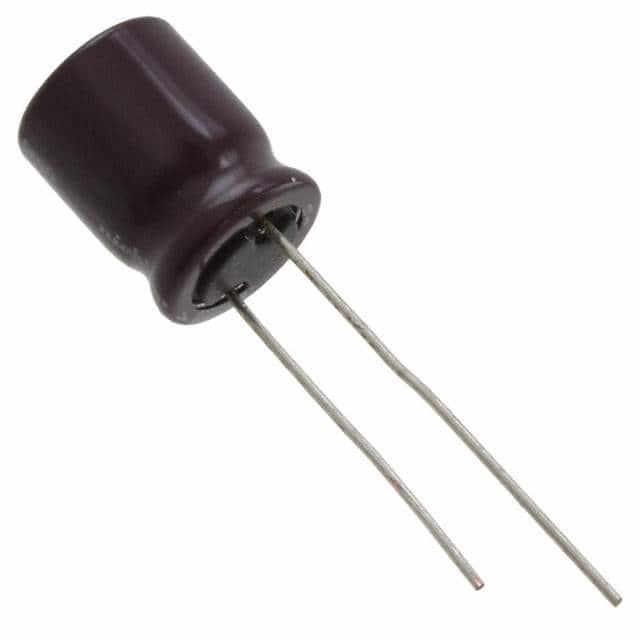

UPJ1J680MPD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 63V ±20% 5000h@ 105°C 310mA@ 120Hz,495mA@ 10kHz 通孔安装 10mm*12.5mm*14mm
供应商型号: 493-17052-ND
供应商: Digi-Key
标准整包数: 1
NICHICON 铝电解电容 UPJ1J680MPD6

UPJ1J680MPD6概述

    ALUMINUM ELECTROLYTIC CAPACITORS: UPJ低阻抗型电容器技术手册

    产品简介


    本手册主要介绍的是ALUMINUM ELECTROLYTIC CAPACITORS系列中的UPJ低阻抗型电容器。这类电容器专为开关电源应用设计,具备极低的阻抗和高可靠性。它们能够在高达105°C的环境下稳定运行,且具有出色的温度稳定性。其宽泛的容值范围和多种电压选项,使其适用于各类复杂的电路设计。

    技术参数


    - 电容范围: 从1μF到15000μF(基于JIS标准的E12系列)
    - 额定电压: 从6.3V到450V
    - 阻抗: 视具体型号而定,但整体上表现出色,尤其是在高温环境下
    - 漏电流: 在120Hz、20°C条件下,最大漏电流为0.03CV或4μA,取两者较大者
    - 损耗角正切(tanδ): 在不同电压和频率下,tanδ表现优异,确保较低的能量损耗
    - 环境适应性: 工作温度范围从–55°C至+105°C
    - 符合RoHS规定: UPJ系列产品均符合欧盟RoHS指令要求

    产品特点和优势


    - 低阻抗: 这些电容器特别适合开关电源和其他需要低阻抗的应用场景,能够有效降低整体电路的阻抗。
    - 高可靠性: 长达5000小时的使用寿命(对于较大的外壳尺寸,这一时间可能稍短),保证了长期使用的稳定性。
    - 温度适应性强: 能够在极端温度条件下保持稳定的性能表现,确保应用的可靠性和寿命。
    - 环保材料: 符合RoHS标准,采用无铅材料制作,更加安全环保。

    应用案例和使用建议


    - 开关电源: UPJ低阻抗型电容器非常适合用于开关电源的设计中,因为其低阻抗特性能显著提高电源效率。
    - 高频滤波: 由于其优秀的损耗角正切值,这些电容器在需要进行高频滤波的场合表现出色。
    - 便携式设备: 由于对温度变化不敏感,这些电容器非常适合应用于便携式设备,例如笔记本电脑、手机充电器等。
    使用建议:
    - 在进行电路设计时,根据具体的电路需求选择合适的电容和电压等级。
    - 确保电容器的工作环境温度不超过105°C,以保证长期稳定运行。
    - 定期检查电容器的状态,及时更换老化或故障的电容器,确保系统正常运行。

    兼容性和支持


    - 兼容性: UPJ低阻抗型电容器可以与其他电子元器件良好配合,确保系统的正常运行。
    - 厂商支持: 厂商提供详尽的技术支持服务,包括安装指导、故障排查及维护建议,保障客户能够高效地使用该产品。

    常见问题与解决方案


    1. 电容漏电: 若发现漏电流超出预期,可能是由于电容器长时间未使用导致。建议先进行电容器放电处理,再重新通电测试。
    2. 温度异常导致的性能下降: 检查电容器工作环境温度是否超过额定范围。若确实过高,考虑增加散热措施或更换更大容量的电容器。
    3. 安装松动: 确保电容器正确安装,避免接触不良或松动,影响电路性能。

    总结和推荐


    UPJ低阻抗型电容器以其出色的技术性能和广泛的应用场景,在开关电源及其他需要高性能电容器的场合中展现出了显著的优势。无论是针对高温环境下的稳定性还是在各种应用条件下的高效性能,都表现得非常出色。因此,强烈推荐给需要高性能电容器的工程技术人员和设计师们。

UPJ1J680MPD6参数

参数
电容值 68μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 310mA@ 120Hz,495mA@ 10kHz
长*宽*高 10mm*12.5mm*14mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UPJ1J680MPD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1J680MPD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1J680MPD6 UPJ1J680MPD6数据手册

UPJ1J680MPD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.46 ¥ 3.887
10+ $ 0.3082 ¥ 2.6043
50+ $ 0.2454 ¥ 2.0737
100+ $ 0.1904 ¥ 1.6089
500+ $ 0.1433 ¥ 1.1872
2000+ $ 0.1261 ¥ 1.0451
库存: 599
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.88
