UPW1A102MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 10V ±20% 5000h@ 105°C 1.05A@ 100kHz,787.5mA@ 120Hz 通孔安装 10mm*16mm*17.5mm
供应商型号: M-UPW1A102MPD1TD
供应商: Future
标准整包数: 500

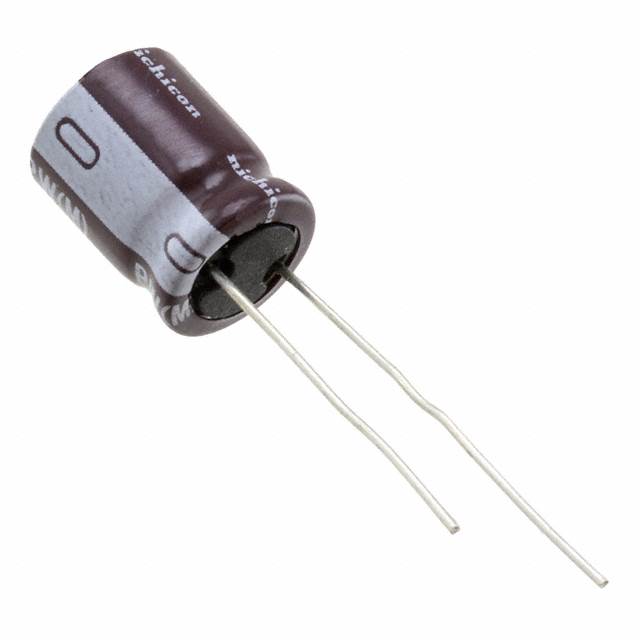

NICHICON 铝电解电容 UPW1A102MPD1TD

UPW1A102MPD1TD概述

    铝电解电容器——UPW系列

    产品简介


    铝电解电容器是一种广泛应用于各种电子电路中的被动元器件,特别是在电源管理和滤波环节中。本手册介绍的UPW系列电容器具有体积小、低阻抗、高可靠性等特点,特别适用于开关电源供电系统。它们通过了RoHS(欧盟指令2011/65/EU及修订版EU 2015/863)和AEC-Q200标准认证,确保了其环保性和可靠性。

    技术参数


    | 参数 | 描述 |

    | 额定电压范围 | 6.3 V 至 450 V |
    | 额定电容范围 | 0.47 μF 至 15000 μF |
    | 容量公差 | ± 20% @ 120 Hz, 20 °C |
    | 泄漏电流 | 应用额定电压1分钟后,泄漏电流 ≤ 0.03CV 或者 4 μA,取较大值 |
    | 损耗角正切 | tan δ 的最大值随额定电压变化:6.3 V 至 100 V: ≤ 0.22,160 V 至 450 V: ≤ 0.25 |
    | 工作温度范围 | -55 至 +105°C (-40 至 +105°C for 160-450V,-25至 +105°C for 450V) |

    产品特点和优势


    UPW系列电容器以其小型化设计、低阻抗和高可靠性著称。与UPM系列相比,它们不仅拥有更小的尺寸和更低的阻抗,还能够承受2000到8000小时的工作压力,适用于多种频率和电流条件下的应用。UPW系列在-25至+105°C的温度范围内表现出色,且符合RoHS和AEC-Q200标准,为用户提供高品质的保障。

    应用案例和使用建议


    UPW系列电容器广泛应用于开关电源、直流滤波、交流滤波等多个领域。在某些特定应用中,如音频放大器和工业控制系统,它们可以有效改善系统的稳定性和效率。使用建议方面,建议在高温环境下进行长时间测试,以确保电容器的长期可靠性。同时,在选择合适的电容值时,应考虑到工作频率和负载条件的影响,避免过度充放电造成的损坏。

    兼容性和支持


    UPW系列电容器具有良好的兼容性,可与其他电子元件配合使用,适用于多种电子设备。制造商提供了全面的技术支持,包括产品选型指南、安装手册和技术咨询,确保用户能够高效地集成这些电容器到其电子系统中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后无法正常工作 | 检查连接线路是否有短路或断路;确认额定电压匹配 |
    | 长时间使用后出现容量衰减 | 更换同型号新电容器;考虑使用散热措施 |
    | 在高频条件下工作时性能不佳 | 确认是否符合指定频率要求;考虑使用多级滤波 |
    | 工作温度超出规定范围 | 使用适当散热装置;避免在极端温度下工作 |

    总结和推荐


    综上所述,UPW系列铝电解电容器凭借其独特的设计和高性能表现,成为众多电子设备的理想选择。其小型化、低阻抗和高可靠性等特点使其在各种应用场景中都能发挥重要作用。我们强烈推荐这一系列电容器用于需要高稳定性和可靠性的电子项目中。

UPW1A102MPD1TD参数

参数
电容值 1mF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.05A@ 100kHz,787.5mA@ 120Hz
长*宽*高 10mm*16mm*17.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UPW1A102MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1A102MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1A102MPD1TD UPW1A102MPD1TD数据手册

UPW1A102MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.177 ¥ 1.4953
1500+ $ 0.1705 ¥ 1.4407
2500+ $ 0.1694 ¥ 1.4314
5000+ $ 0.1672 ¥ 1.4128
10000+ $ 0.1628 ¥ 1.3757
库存: 6500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 747.65
直接购买
加入购物车
