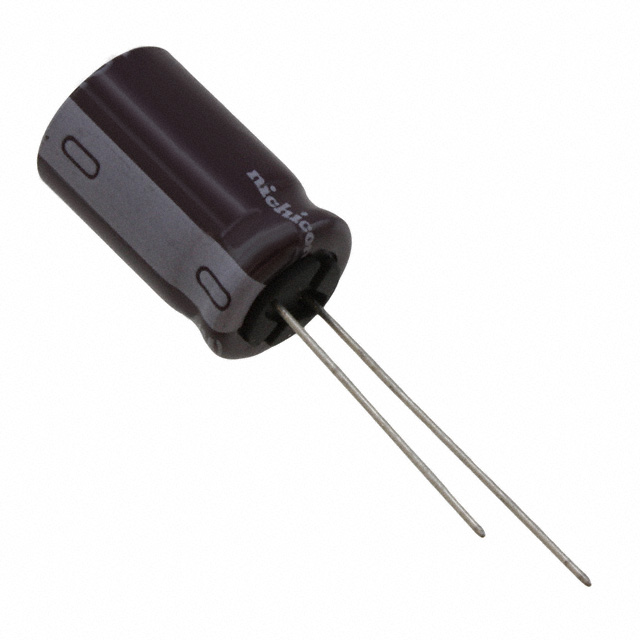

UCS2C820MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 82μF 160V ±20% 10000h@ 105°C 1.275A@ 100 kHz,637.5mA@ 120Hz 通孔安装 12.5mm*20mm*21.5mm
供应商型号: 11M-D-UCS2C820MHD
供应商: 云汉优选
标准整包数: 1
NICHICON 铝电解电容 UCS2C820MHD

UCS2C820MHD概述

    # 铝电解电容器(UCS系列)技术手册

    产品简介


    铝电解电容器(UCS系列)是一种高可靠性的小型化铝电解电容器,特别适合用于镇流器(ballast)应用。该系列产品具备高纹波电流承受能力,并具有长达8000到10000小时的工作寿命(在+105°C条件下)。它们符合RoHS指令(2011/65/EU),确保环保标准。

    技术参数


    基本规格
    - 型号编号系统:例如,250V 100µF
    - 配置:针脚型(Radial Lead Type)、铅笔状型(Pencil-shaped Type)
    - 尺寸代码:2, 4, 6(见下图)
    尺寸规格
    | φD (mm) | L (mm) | 容量范围 (µF) | 电压范围 (V) |
    ||
    | 10 | 16 | 6.8 ~ 330 | 160 ~ 450 |
    | 10 | 20 | 6.8 ~ 330 | 160 ~ 450 |
    | 12.5 | 20 | 6.8 ~ 330 | 160 ~ 450 |
    | 12.5 | 25 | 6.8 ~ 330 | 160 ~ 450 |
    | 16 | 20 | 6.8 ~ 330 | 160 ~ 450 |
    | 16 | 25 | 6.8 ~ 330 | 160 ~ 450 |
    | 18 | 25 | 6.8 ~ 330 | 160 ~ 450 |
    | 18 | 35.5 | 6.8 ~ 330 | 160 ~ 450 |
    性能参数
    - 温度范围:-40°C 至 +105°C(160~400V),-25°C 至 +105°C(450V)
    - 额定电压范围:160V 至 450V
    - 额定电容范围:6.8µF 至 330µF
    - 容差:±20%
    - 泄漏电流:在20°C下,施加额定电压1分钟后,泄漏电流不超过0.04CV+100(µA)
    - 损耗角正切(tan δ):最大0.24(取决于额定电压)
    - 耐久性:在无负载条件下存储1000小时后,在20°C进行电压处理,仍能满足上述耐久性特征要求
    工作环境
    - 额定工作温度:-40°C 至 +105°C
    - 额定电压:160V 至 450V
    - 最大纹波电流:详见下表

    产品特点和优势


    - 高纹波电流承受能力:使UCS系列适用于高频电路中,特别是在镇流器应用中。
    - 长寿命:保证8000至10000小时的工作寿命,适应高可靠性需求。
    - 环保合规:符合RoHS标准,满足环保要求。
    - 针脚型设计:方便安装和集成,提高生产效率。

    应用案例和使用建议


    应用案例
    UCS系列电容器广泛应用于各种高可靠性的电路中,尤其是在镇流器应用中表现出色。例如,在照明系统的电源滤波中,UCS系列可以提供稳定的电容值,减少纹波电流的影响。
    使用建议
    1. 选择合适的容量和电压等级:根据具体应用需求选择适当的容量和电压等级。
    2. 保持适当的工作环境:在高温环境中使用时,需考虑其工作寿命的影响,必要时采取散热措施。
    3. 连接方式:建议采用合理的PCB布局和走线设计,以减少EMI干扰。

    兼容性和支持


    UCS系列铝电解电容器与其他标准铝电解电容器在安装尺寸和电气特性上兼容。制造商提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    问题1:电容器在工作过程中出现过热现象
    解决方案:检查电路设计,确认是否有过载情况,并确保工作温度不超出允许范围。
    问题2:电容器的泄漏电流偏大
    解决方案:检测电路是否存在异常,更换故障电路部件,并检查电容器是否达到使用寿命。
    问题3:电容器失效
    解决方案:检查电路是否正常,确保电容器未超过其额定电压和工作温度范围。

    总结和推荐


    UCS系列铝电解电容器是一款高可靠性、高性能的小型化铝电解电容器。其卓越的纹波电流承受能力和长寿命使其在多种应用场合中表现出色。强烈推荐使用该产品,特别是对于那些对可靠性和性能有严格要求的应用场景。

UCS2C820MHD参数

参数
电容值 82μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.275A@ 100 kHz,637.5mA@ 120Hz
工作寿命 10000h@ 105°C
长*宽*高 12.5mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCS2C820MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2C820MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2C820MHD UCS2C820MHD数据手册

UCS2C820MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.7
10+ ¥ 2.5
30+ ¥ 2.35
100+ ¥ 2.2
500+ ¥ 2
库存: 1118
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 2.7
