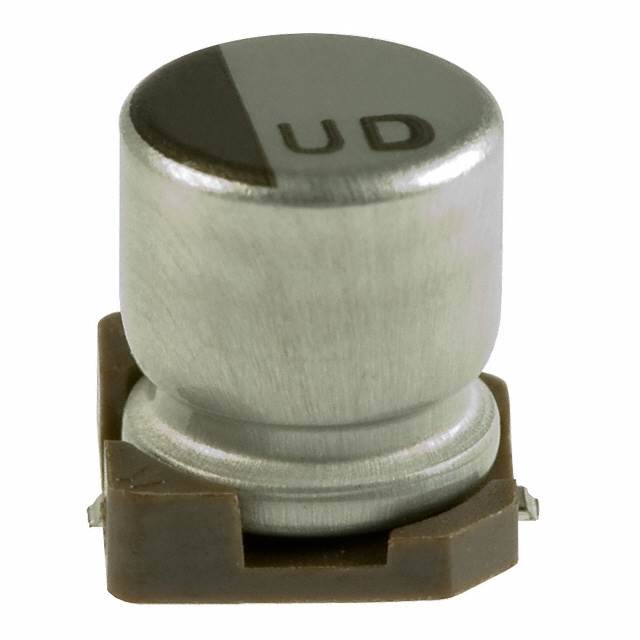

UUD1E220MCR1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 25V ±20% 2000h@ 105°C 150mA@ 100kHz,75mA@ 120Hz 贴片安装 5.3mm*5.3mm*6.1mm
供应商型号:
供应商:
标准整包数: 0
NICHICON 铝电解电容 UUD1E220MCR1GS

UUD1E220MCR1GS概述

    CAT.8100S 铝电解电容器技术手册

    产品简介


    CAT.8100S 是一款低阻抗铝电解电容器,适用于表面贴装技术(SMT),并能在高密度印刷电路板上安装。该系列电容器采用无铅材料制造,具备广泛的额定电压范围(6.3V 至 50V)和标称容量范围(1µF 至 1500µF)。其特点在于超低阻抗和宽温度范围(-55°C 至 +105°C),尤其适用于自动装配机的载带供应。CAT.8100S 电容器具有优异的性能,能广泛应用于通信、工业自动化、汽车电子及消费电子产品等领域。

    技术参数


    - 额定电压范围:6.3V ~ 50V
    - 标称容量范围:1µF ~ 1500µF
    - 容量公差:±20%
    - 最大泄漏电流:不超过 0.01CV 或 3μA(以较大者为准)
    - tanδ(损耗角正切值):≤ 0.16
    - 存储寿命:无负载情况下在105°C下放置1000小时
    - 耐焊接热:在250°C的加热板上保持30秒后,其特性满足要求
    - 工作温度范围:-55°C ~ +105°C
    - 外形尺寸:多种型号,详见规格表

    产品特点和优势


    CAT.8100S 系列电容器的主要特点包括:
    - 低阻抗:在高频环境下具有极低的阻抗,适合于大功率转换应用。
    - 高可靠性:在极端温度条件下的稳定性能,确保长期可靠的工作。
    - 紧凑设计:适用于自动装配机的载带供应,易于大规模生产。
    - 无铅化:符合环保标准,提高产品的市场竞争力。

    应用案例和使用建议


    该系列产品常用于电源滤波、耦合、旁路及信号处理等应用场景。为了保证最佳性能,在设计时需注意以下几点:
    - 在使用过程中应避免长时间超过额定电压或温度。
    - 在高湿度环境中使用时,应采取适当的防潮措施。
    - 为防止电磁干扰,可在关键位置增加额外的屏蔽或滤波措施。

    兼容性和支持


    CAT.8100S 系列电容器与其他 SMT 设备高度兼容,便于集成到现有的生产线中。制造商提供详尽的技术支持,包括安装指南、故障排除手册及维修服务,以确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问:如何正确选择电容器的容量?
    - 答:根据具体应用需求确定所需容量。如滤波电路中,容量应足够大以减少纹波电压;而在信号耦合中,则需要考虑频率响应特性。

    2. 问:在高温环境下,如何确保电容器的使用寿命?
    - 答:可以采取加装散热装置、改善通风条件等方式降低工作温度。同时,定期检测电容器状态,及时更换已老化的电容器。

    总结和推荐


    综上所述,CAT.8100S 铝电解电容器凭借其出色的性能和广泛的应用范围,已成为众多领域内的优选产品。无论是对于初次接触该类产品的新手工程师还是经验丰富的专业人士,该系列电容器都能提供可靠的解决方案。因此,强烈推荐将 CAT.8100S 电容器纳入您的设计项目中。

UUD1E220MCR1GS参数

参数
电容值 22μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 150mA@ 100kHz,75mA@ 120Hz
长*宽*高 5.3mm*5.3mm*6.1mm
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

UUD1E220MCR1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUD1E220MCR1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUD1E220MCR1GS UUD1E220MCR1GS数据手册

UUD1E220MCR1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
