UPW1V152MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1.5mF 35V ±20% 50mΩ 7000h@ 105°C 2.134A@ 120Hz,2.51A@ 100 kHz 通孔安装 12.5mm*35.5mm*35.5mm
供应商型号: 1899381
供应商: 海外现货
标准整包数: 1

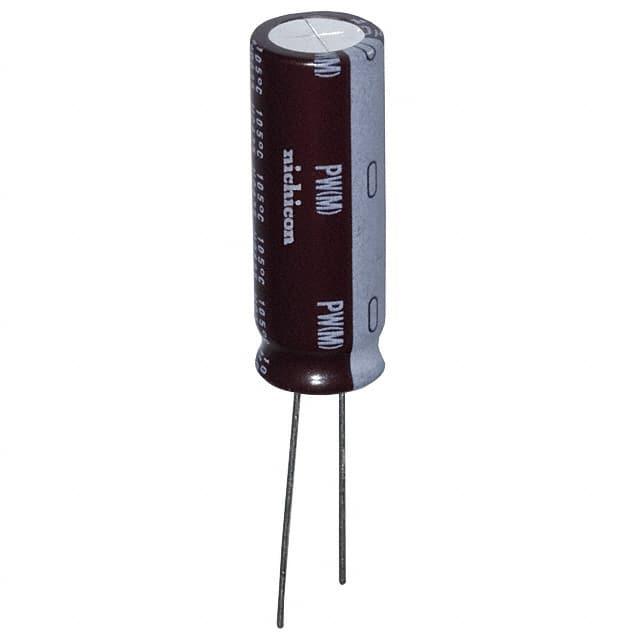

NICHICON 铝电解电容 UPW1V152MHD6

UPW1V152MHD6概述

    铝电解电容器 UPW 技术手册

    产品简介


    铝电解电容器 UPW 是一种小型化、低阻抗、高可靠性的电容器,专为开关电源供应设计。相较于型号 UPM,UPW 具有更小的体积和更低的阻抗,能够在 2000 至 8000 小时内承受较高的稳定性。其额定容量范围涵盖从 0.47μF 到 15000μF,并且符合 RoHS 指令 (2011/65/EU, EU)2015/863,同时 AEC-Q200 认证使该产品适用于汽车电子领域。

    技术参数


    - 类别温度范围: –55至+105˚C(6.3至100V),–40至+105˚C(160至400V),–25至+105˚C(450V)
    - 额定电压范围: 6.3至450V
    - 额定容量范围: 0.47至15000μF
    - 容量容差: 在 120Hz、20˚C 下 ±20%
    - 泄漏电流: 规定值如下:对于 CV < 1000: I = 0.1CV+40 (μA),对于 CV > 1000: I = 0.04CV+100 (μA)
    - 损耗角正切 (tan δ): 额定电压下的最大值在特定频率和温度下列出。
    - 稳定性在低温下: 需要满足耐久性特征的规定值。

    产品特点和优势


    UPW 铝电解电容器的独特之处在于其卓越的低阻抗特性、较小的体积以及对多种额定电压的支持。其高可靠性意味着在各种极端条件下也能稳定运行,特别适用于高频电路、开关电源以及需要长期稳定性的应用场合。

    应用案例和使用建议


    UPW 铝电解电容器广泛应用于开关电源供应、直流电源、通信设备等。例如,在设计用于高频逆变器的开关电源时,UPW 可以显著提高电路的整体效率。在使用过程中,应根据具体的应用需求选择合适的额定电压和容量,以避免过压损坏或容量不足导致的性能问题。

    兼容性和支持


    UPW 电容器在电气特性和物理尺寸上具备良好的兼容性,可以与大多数标准接口和连接器匹配。此外,制造商提供详细的用户指南和支持文档,确保用户能够快速掌握产品使用方法和维护技巧。

    常见问题与解决方案


    - 问题: 高温环境下泄漏电流增加
    - 解决方案: 使用环境温度监控系统,并根据需要安装散热装置。
    - 问题: 容量下降过快
    - 解决方案: 确认是否超出了规定的使用温度范围,并定期进行维护检查。

    总结和推荐


    UPW 铝电解电容器以其出色的性能和可靠性成为市场上的一款明星产品。对于追求高效能和高稳定性的应用场合,强烈推荐使用 UPW 铝电解电容器。无论是从性能还是成本效益方面考虑,这款电容器都是绝佳的选择。

UPW1V152MHD6参数

参数
电容值 1.5mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 50mΩ
纹波电流 2.134A@ 120Hz,2.51A@ 100 kHz
工作寿命 7000h@ 105°C
长*宽*高 12.5mm*35.5mm*35.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

UPW1V152MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。
