首页  >  产品百科  >  UWT0J152MNL1GS

UWT0J152MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1.5mF 6.3V ±20% 1000h@ 105°C 310mA@ 120Hz,465mA@ 10kHz SMD 贴片安装 10.3mm*10.3mm*10mm
供应商型号: 647-UWT0J152MNL1S
供应商: Mouser
标准整包数: 1

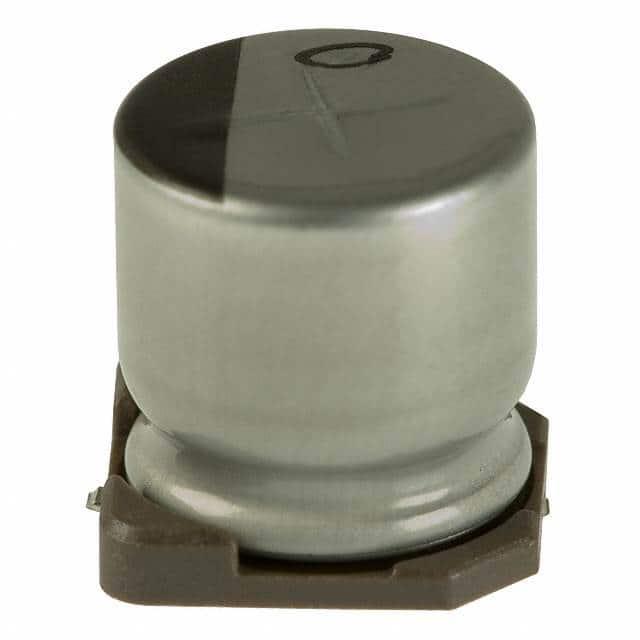

NICHICON 铝电解电容 UWT0J152MNL1GS

UWT0J152MNL1GS概述

    铝电解电容器(UWT系列)

    产品简介


    铝电解电容器(UWT系列)是一类广泛应用于电子设备中的关键元器件。该系列产品具备宽温度范围特性,能够在–55至+105°C的极端环境下稳定工作。它们主要适用于表面安装于高密度PC板上,适合自动化装配设备。UWT系列电容器符合RoHS指令和AEC-Q200标准,具有良好的可靠性及环境友好性。

    技术参数


    - 额定电压:4V~50V
    - 额定电容范围:1μF~1500μF
    - 电容公差:±20%
    - 漏电流:在20°C下,施加额定电压两分钟后,漏电流不大于0.01CV或3μA,以较大者为准
    - 损耗角正切(tan δ):在20°C下,测量频率为120Hz
    - 低温度稳定性:当从–25°C恢复到20°C时,tan δ值不超过0.40
    - 耐久性:在105°C条件下,持续施加额定电压1000小时后,满足规格要求
    - 焊锡耐热性:电容器保持在250°C的热板上30秒,移除后冷却至20°C,仍满足规格要求

    产品特点和优势


    1. 宽温区运行:能在极宽的温度范围内稳定工作,确保在恶劣环境下的可靠性能。
    2. 高兼容性:适用于自动贴片机,方便高效生产。
    3. 绿色环保:符合RoHS指令和AEC-Q200标准,减少环境污染。
    4. 长寿命设计:拥有出色的耐久性,保证长期使用的稳定性。

    应用案例和使用建议


    UWT系列铝电解电容器因其广泛的适用性和卓越的性能,被广泛用于汽车电子、工业控制、通讯设备等多个领域。在设计电路时,根据具体的应用需求选择合适的额定电压和电容量,以确保系统稳定运行。例如,在高密度PC板上的表面安装过程中,确保电容器与PC板的匹配性,避免过高的应力导致损坏。

    兼容性和支持


    - 兼容性:适用于各种自动贴片机和高密度PC板。
    - 支持和服务:供应商提供详细的指导文档和专业的技术支持,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. 漏电流过大
    - 解决方案:检查电路连接是否正确,确认无短路情况;更换新的电容器,确保符合规格。
    2. 温度范围内的电容变化过大
    - 解决方案:重新设计电路,增加辅助电容器进行补偿,确保整个系统在宽温度范围内的稳定性。

    总结和推荐


    综上所述,UWT系列铝电解电容器以其独特的宽温度范围特性、高可靠性和绿色特性,成为众多应用领域的首选。推荐在对温度适应性和系统稳定性要求较高的场合优先选用该系列产品。

UWT0J152MNL1GS参数

参数
电容值 1.5mF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 310mA@ 120Hz,465mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 10.3mm*10.3mm*10mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWT0J152MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWT0J152MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWT0J152MNL1GS UWT0J152MNL1GS数据手册

UWT0J152MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.782 ¥ 6.6079
10+ $ 0.5026 ¥ 4.2465
50+ $ 0.3864 ¥ 3.2651
100+ $ 0.3344 ¥ 2.8257
500+ $ 0.2365 ¥ 1.9986
1000+ $ 0.2236 ¥ 1.8891
2000+ $ 0.2074 ¥ 1.7522
5000+ $ 0.1987 ¥ 1.6792
10000+ $ 0.1775 ¥ 1.4995
库存: 994
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.6
直接购买
加入购物车
