首页  >  产品百科  >  UVR1C682MHD

UVR1C682MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 6.8mF 16V ±20% 2000h@ 85°C 2.65A@ 120Hz,3.0475A@ 10 kHz 通孔安装 16mm*35.5mm*35.5mm
供应商型号: 647-UVR1C682MHD
供应商: Mouser
标准整包数: 1

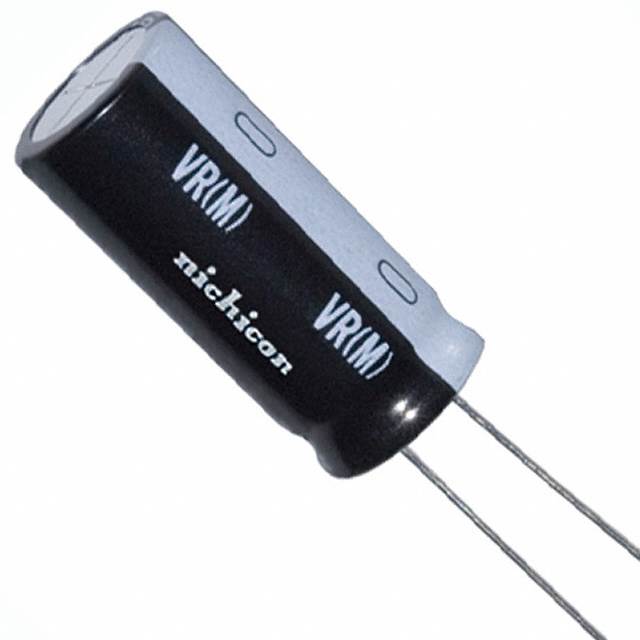

NICHICON 铝电解电容 UVR1C682MHD

UVR1C682MHD概述

    # 铝电解电容器技术手册

    产品简介


    铝电解电容器是电子电路中广泛应用的基础元件之一,具有体积小、容量大等特点。本文所描述的UVR系列铝电解电容器专为娱乐电子设备设计,采用标准型结构,尺寸紧凑,具备优异的电气特性和可靠性。该系列产品完全符合RoHS指令(2011/65/EU和(EU)2015/863),确保环保合规性。
    主要功能包括:高容值范围(0.47 µF至33000 µF)、宽电压范围(6.3V至450V)、温度适应性好(–40℃至+85℃),并具有极低的损耗角正切(tan δ)。其典型应用涵盖音响设备、显示器、照明控制及家用电器等领域。

    技术参数


    | 参数 | 规格范围 |

    | 工作温度范围 | –40℃ 至 +85℃ |
    | 额定电压范围 | 6.3V 至 450V |
    | 容量范围 | 0.47 µF 至 33000 µF |
    | 容量公差 | ±20% |
    | 泄漏电流 | CV ≤ 1000 µF: 0.1CV+40 µA;CV > 1000 µF: 0.04CV+100 µA |
    | 损耗角正切(tan δ) | 最大0.28 |
    | 1000小时老化测试 | 符合JIS C 5101-4标准 |
    | 阻抗比 | 高温阻抗比最大值为15 |
    尺寸代码与结构配置
    尺寸代码定义了电容器的直径和长度。例如,标号“UVR0J220MDD”表示额定电压为6.3V,容量为220 µF,尺寸代码为5×11 mm。
    产品特点与优势
    1. 卓越的温度稳定性:即使在极端低温环境下,UVR系列仍能保持稳定的性能表现。
    2. 低损耗与高效滤波:低tan δ保证了高效的能量传输效率,适合高频和低频滤波需求。
    3. 长寿命与可靠性:经过严格的1000小时老化测试后依然满足规定的耐久特性。
    4. 广泛适用性:适用于消费类电子产品的多个领域,包括音频系统、LED驱动电源等。
    应用案例与使用建议
    应用案例
    - 音响设备:UVR电容器常用于音响设备中的滤波电路,确保音质纯净且稳定。
    - 显示器背光电路:利用其高频响应能力提供稳定的电能供应。
    - 照明控制模块:用于LED驱动电源中进行滤波和平滑操作。
    使用建议
    1. 根据具体的应用场合选择合适的电压等级与容值范围。
    2. 在高温环境中使用时,应特别注意散热设计以避免过热损坏。
    3. 考虑到电路噪声的过滤需求,可以选择更低tan δ值的产品以提高信号纯度。
    兼容性与支持
    UVR系列电容器可与其他主流电子元件无缝集成,兼容性强。制造商提供完善的售后服务和技术支持,包括在线FAQ查询、电话技术支持及定期的产品培训服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在高温下失效 | 确保散热良好,并检查安装位置是否合适。 |
    | 漏电流超标 | 确认连接正确,排除反向接线的可能性。 |
    | 容量偏离标称值 | 检查是否达到规定的使用寿命或环境条件。 |
    总结与推荐
    综合评估
    UVR系列铝电解电容器凭借其宽泛的工作温度范围、高精度容值调节和可靠的耐久性,在消费电子领域具有显著的竞争优势。其卓越的性价比和强大的技术支持使其成为众多设计师的理想选择。
    推荐结论
    强烈推荐UVR系列电容器用于娱乐电子和消费电子产品中,尤其适用于对成本敏感但又需要高性能的应用场景。对于希望实现更佳性能的用户,可以考虑搭配其他互补组件以优化整体电路效果。
    最终推荐指数:⭐⭐⭐⭐⭐

UVR1C682MHD参数

参数
电容值 6.8mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.65A@ 120Hz,3.0475A@ 10 kHz
工作寿命 2000h@ 85°C
长*宽*高 16mm*35.5mm*35.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVR1C682MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1C682MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1C682MHD UVR1C682MHD数据手册

UVR1C682MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.369 ¥ 20.0181
10+ $ 1.5985 ¥ 13.5073
50+ $ 1.221 ¥ 10.3175
100+ $ 1.1664 ¥ 9.8561
300+ $ 0.9666 ¥ 8.1678
600+ $ 0.9007 ¥ 7.6111
1200+ $ 0.8435 ¥ 7.1274
2700+ $ 0.7665 ¥ 6.4769
5100+ $ 0.7308 ¥ 6.1753
库存: 212
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.01
直接购买
加入购物车
