UVP1H010MDD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1μF 50V ±20% 2000h@ 85°C 17mA@ 120Hz,34mA@ 10kHz 插件,D5xL12.5mm 通孔安装 5mm*11mm*12.5mm
供应商型号: 10B-1823721-146
供应商: 国内现货
标准整包数: 1

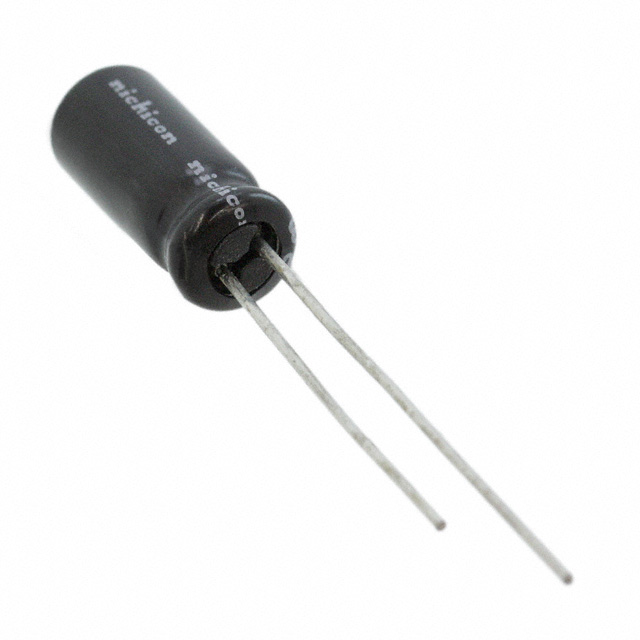

NICHICON 铝电解电容 UVP1H010MDD1TD

UVP1H010MDD1TD概述

    # 铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于消费电子、工业控制及通讯设备等领域的关键电子元件。本手册介绍了UVP(无极性)标准双极化系列铝电解电容器,其设计主要用于娱乐电子设备。这些电容器完全符合RoHS指令(2011/65/EU)及相关的环保要求(如欧盟2015/863法规)。该系列产品通过无铅焊接技术制造,确保在环境保护方面达到高标准。
    主要特点
    - 无极性设计:适用于双极性电路应用。
    - 高耐久性:经过严格的老化测试,保证长期稳定运行。
    - 宽温范围:可在–40°C至+85°C的工作温度范围内正常工作。

    技术参数


    | 参数 | 规格说明 |

    | 额定电压范围 | 6.3V 至 100V |
    | 额定电容范围 | 1μF 至 6800μF |
    | 电容容差 | ±20%(在120Hz、20°C条件下测量) |
    | 泄漏电流 | 应用额定电压后5分钟内,≤0.03CV 或 3μA,取较大值 |
    | 损耗角正切 (tanδ) | 在20°C下,最大值为0.10(对于100V等级) |
    | 寿命特性 | 在85°C环境下,正负极反转每250小时进行一次,2000小时后仍需满足性能指标 |
    | 储存期限 | 在85°C无负载条件下储存1000小时后,可恢复性能 |
    尺寸规格
    | 型号编号 | 外径(φD) × 长度(L) (mm) |

    | 6.3×11 | 5×11 |
    | 8×11.5 | 6.3×11 |
    | 10×16 | 6.3×11 |

    产品特点和优势


    该系列铝电解电容器以其高性能和长使用寿命而著称。具体特点包括:
    - 无铅材料:符合现代环保标准。
    - 良好的热稳定性:即使在极端温度条件下也能保持稳定的电容值。
    - 高可靠性:通过多项老化和环境适应性测试,确保长时间运行无故障。

    应用案例和使用建议


    应用案例
    - 音频设备:用于滤波电路,提升音质。
    - 电源模块:提供稳定的直流输出,抑制纹波。
    - 显示器背光:配合逆变器使用,增强显示效果。
    使用建议
    - 确保安装时正确区分电容器的正负极方向,避免因极性错误导致的损坏。
    - 定期检查电路中的电容值变化,特别是在高温环境中使用时。
    - 对于需要高频工作的场合,优先选择高频响应较好的型号。

    兼容性和支持


    兼容性
    该系列产品与多种主流电路板设计高度兼容,支持SMD和通孔安装方式。同时,其尺寸标准化便于集成到现有系统中。
    支持与维护
    制造商提供全面的技术支持服务,包括但不限于样品试用、定制化解决方案和技术培训。客户可通过官方网站或客服热线获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查电容器安装是否正确,必要时更换新的电容器 |
    | 温度过高 | 增加散热片面积或优化电路布局以降低功耗 |
    | 长时间使用后电容下降 | 检查电路设计合理性,可能需要更频繁地更换电容器 |

    总结和推荐


    综合评估
    铝电解电容器UVP系列凭借其卓越的性能表现和广泛的适用性,在众多应用场景中展现了强大的竞争力。无论是消费电子产品还是工业级应用,都能找到适合的产品型号。
    推荐结论
    我们强烈推荐这款电容器给那些寻求高质量、高可靠性的电子元件的企业和个人用户。其优异的性能、环保的设计理念以及良好的技术支持使其成为市场上极具吸引力的选择之一。

UVP1H010MDD1TD参数

参数
电容值 1μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 17mA@ 120Hz,34mA@ 10kHz
长*宽*高 5mm*11mm*12.5mm
通用封装 插件,D5xL12.5mm
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UVP1H010MDD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVP1H010MDD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVP1H010MDD1TD UVP1H010MDD1TD数据手册

UVP1H010MDD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.0578
100+ ¥ 0.8341
500+ ¥ 0.6252
1000+ ¥ 0.5817
2000+ ¥ 0.5382
4000+ ¥ 0.5274
库存: 2933
起订量: 120 增量: 1
交货地:
最小起订量为:100
合计: ¥ 83.41
