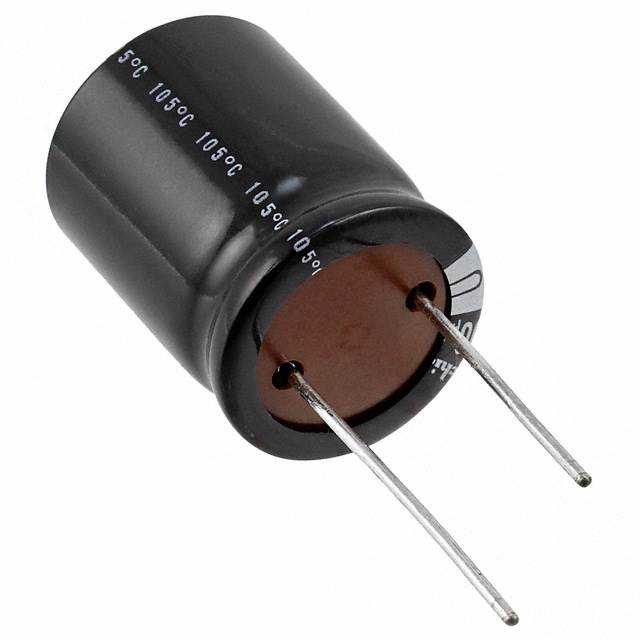

URZ1H222MRD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 50V ±20% 1000h@ 105°C 1.25A@ 120Hz,1.4375A@ 10kHz 通孔安装 20mm*25mm*27mm
供应商型号: SEU-URZ1H222MRD
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 URZ1H222MRD

URZ1H222MRD概述

    ALUMINUM ELECTROLYTIC CAPACITORS: URZ Series

    1. 产品简介


    铝电解电容器 URZ 系列是为紧凑型和低轮廓尺寸设计的高性能电容器。其在宽温度范围内的稳定性和卓越的电气特性使其适用于多种应用场合,如消费电子、通信设备、工业自动化和汽车电子等。

    2. 技术参数


    - 额定电压范围: 6.3V 到 400V
    - 额定电容范围: 10μF 至 10000μF
    - 电容容差: ±20%
    - 漏电流:
    - 6.3V 至 100V:1 分钟后不大于 0.03CV
    - 160V 至 400V:1 分钟后不大于 0.01CV
    - 损耗角正切 (tan δ):
    - 6.3V: 最大值 0.28
    - 10V: 最大值 0.24
    - 16V: 最大值 0.20
    - 25V: 最大值 0.16
    - 35V: 最大值 0.14
    - 50V: 最大值 0.12
    - 工作温度范围: –55°C 到 +105°C
    - RoHS 指令合规: 符合 2011/65/EU 和 (EU)2015/863

    3. 产品特点和优势


    - 紧凑设计: 尺寸小,适合空间受限的应用。
    - 宽温特性: 能够在极端温度下稳定工作,特别适用于恶劣环境。
    - 高可靠性: 经过严格的耐久测试,保证长期运行稳定性。
    - 环保: 符合 RoHS 指令,无铅材料,绿色环保。

    4. 应用案例和使用建议


    - 消费电子: 适用于手机、平板电脑等便携设备,确保设备在低温和高温环境下正常运行。
    - 工业自动化: 在工业控制系统中作为滤波和储能元件,提高系统的可靠性和稳定性。
    - 汽车电子: 用于车载娱乐系统和动力管理系统,满足汽车严格的温度要求。
    - 使用建议:
    - 确保安装时留有足够的散热空间,避免因温度过高导致电容器损坏。
    - 使用合适型号的电容器以匹配不同的电压需求,避免过载风险。

    5. 兼容性和支持


    - 兼容性: 与同系列其他产品兼容,方便替换和升级。
    - 支持: 厂商提供详尽的技术文档和售后支持,确保用户能够顺利使用并解决相关问题。

    6. 常见问题与解决方案


    - 问题 1: 电容器漏电流过大
    - 解决办法: 检查电容器是否受到过压冲击,必要时更换新的电容器。
    - 问题 2: 电容器温度过高
    - 解决办法: 检查电路设计,确保电容器周围有足够的散热空间。
    - 问题 3: 电容器寿命短
    - 解决办法: 确保在额定电压范围内使用,避免长时间超负荷运行。

    7. 总结和推荐


    URZ 系列铝电解电容器具有高可靠性、宽温度范围和紧凑设计的特点,非常适合在严苛环境中工作的各种电子设备。推荐使用本产品以获得更稳定可靠的运行表现。

URZ1H222MRD参数

参数
电容值 2.2mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 1.25A@ 120Hz,1.4375A@ 10kHz
长*宽*高 20mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

URZ1H222MRD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

URZ1H222MRD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON URZ1H222MRD URZ1H222MRD数据手册

URZ1H222MRD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.6405 ¥ 13.8621
500+ $ 1.2512 ¥ 10.5728
库存: 9250
起订量: 166 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1386.21
