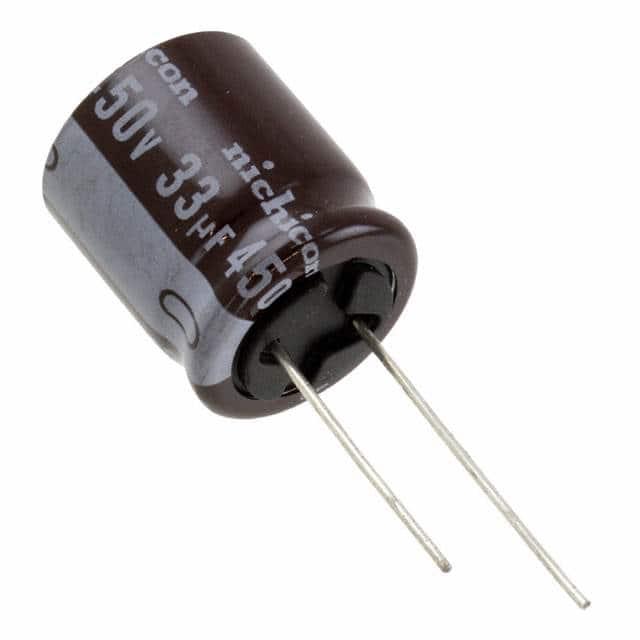

UCS2W330MHD6TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 33μF 450V ±20% 10000h@ 105°C 490mA@ 120Hz,980mA@ 100kHz 通孔安装 18mm*20mm*21.5mm
供应商型号: UCS2W330MHD6TN
供应商: nichicon
标准整包数: 250
NICHICON 铝电解电容 UCS2W330MHD6TN

UCS2W330MHD6TN概述

    铝电解电容器 UCS 产品技术手册

    产品简介


    铝电解电容器(UCS)是专为高可靠性应用设计的小型化、高纹波电流的产品。这类电容器特别适合于交流照明系统(如镇流器)中的应用,能够承受长时间的高温负荷而不降低性能。此外,该型号电容器符合RoHS指令,确保环保合规性。

    技术参数


    - 额定电压范围:160V至450V
    - 额定电容范围:6.8μF至330μF
    - 电容容差:±20%
    - 额定电压下的漏电流:≤0.04CV+100(μA)
    - 工作温度范围:-40°C 至 +105°C(160V-400V),-25°C 至 +105°C(450V)
    - 使用寿命:8000至10000小时(+105°C)
    - 频率系数:50Hz: 0.40,120Hz: 0.50,1kHz: 0.80,10kHz: 0.90,100kHz以上: 1.00

    产品特点和优势


    1. 高纹波电流:能承受高纹波电流而不影响寿命和性能。
    2. 长寿命:负载寿命可达8000到10000小时,适合长期使用的应用。
    3. 环境适应性强:能够在极端温度下稳定工作,适用范围广。
    4. RoHS合规:符合欧盟RoHS指令,环保安全。
    5. 结构紧凑:小型化设计,节省空间。

    应用案例和使用建议


    - 应用场景:适用于交流照明系统(如镇流器)、电源滤波等场合。
    - 使用建议:在高温环境中使用时,应选择对应高温等级的电容器;长时间连续工作时需注意散热,避免过热。

    兼容性和支持


    - 兼容性:与标准电路板和连接器兼容,可直接用于现有系统中。
    - 支持服务:提供详细的安装指南和技术支持,确保客户顺利使用产品。

    常见问题与解决方案


    1. 问题:电容器过热
    - 解决方案:检查散热设计,增加散热片或优化电路布局。
    2. 问题:电容值偏差大
    - 解决方案:确认工作温度和电压是否在规定范围内,必要时更换同型号的电容器。
    3. 问题:漏电流过大
    - 解决方案:检查电路是否存在短路或接地不良的情况,更换故障电路部分。

    总结和推荐


    UCS 铝电解电容器凭借其出色的高纹波电流承受能力、长寿命和良好的环境适应性,在高可靠性需求的应用场景中表现出色。适用于各种工业和消费电子产品,特别是在需要紧凑设计和高性能的场合。综合考虑,强烈推荐使用此系列产品。
    该文章涵盖了产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案,以及总结和推荐等内容。希望这些信息对您了解和选用铝电解电容器 UCS 有所帮助。

UCS2W330MHD6TN参数

参数
电容值 33μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 490mA@ 120Hz,980mA@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 18mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UCS2W330MHD6TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2W330MHD6TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2W330MHD6TN UCS2W330MHD6TN数据手册

UCS2W330MHD6TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
