UCY2G470MHD1TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 400V ±20% 12000h@ 105°C 1.04A@ 100 kHz,520mA@ 120Hz 通孔安装 16mm*20mm*21.5mm
供应商型号: 647-UCY2G470MHD1TN
供应商: Mouser
标准整包数: 1

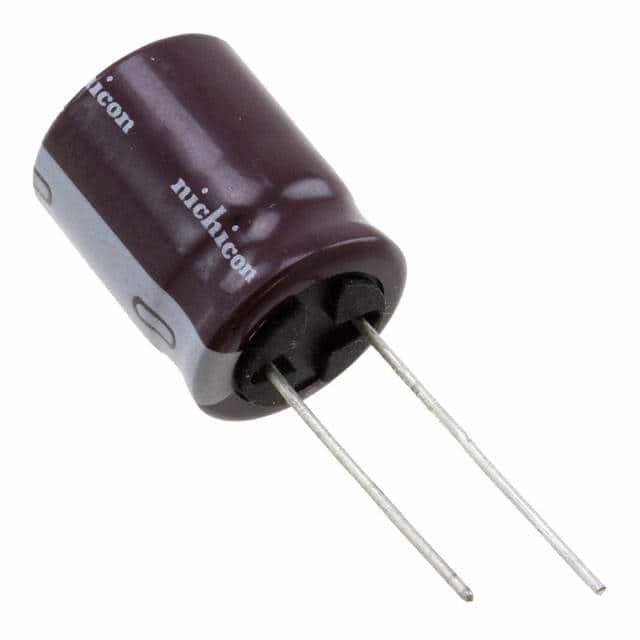

NICHICON 铝电解电容 UCY2G470MHD1TN

UCY2G470MHD1TN概述

    # ALUMINUM ELECTROLYTIC CAPACITORS UCY

    产品简介


    UCY系列铝电解电容器是一种小型化、高纹波电流和高可靠性的电子元件,特别适用于电源和镇流器应用。其设计能够承受高达105°C的工作温度,并具备长达10000至12000小时的负载寿命,展现了卓越的稳定性和耐用性。此产品符合RoHS指令(2011/65/EU和(EU)2015/863),并通过AEC-Q200认证,确保其环保特性和可靠性。
    UCY系列电容器具有多种额定电压和容量选择,从160V到500V,覆盖广泛的电力需求场景。这些电容器采用无铅焊料和PET套筒封装,以符合现代电子工业标准。

    技术参数


    以下为UCY系列电容器的关键技术规格:
    - 类别温度范围:–40°C至+105°C
    - 额定电压范围:160V至500V
    - 额定电容范围:6.8µF至680µF
    - 容差:±20%
    - 漏电流:1分钟内施加额定电压后,在20°C时漏电流不超过0.04CV+100 µA
    - 损耗角正切(tan δ):最大值为0.20(160V至200V),0.24(250V至500V)
    - 低温稳定性:-25°C/-40°C条件下表现良好
    - 耐久性:在105°C条件下,经过DC偏置和额定纹波电流的连续测试后,保持其性能指标
    - 频率系数:在不同频率下(如120Hz、50Hz、1kHz、10kHz及以上),电容和纹波电流的表现系数有所变化
    尺寸规格
    | 额定电压(V) | 容量(µF) | 外形尺寸(φD×L mm) |
    |
    | 160 | 33 | 10×16 |
    | 200 | 22 | 10×16 |

    产品特点和优势


    UCY系列电容器凭借其卓越的高纹波电流承载能力、长使用寿命和高可靠性,成为电力供应和照明控制设备的理想选择。此外,其紧凑的设计使其非常适合空间有限的应用场合。
    独特功能
    - 高耐热性:可在高温环境下长期运行而不失效
    - 环保合规:完全符合RoHS和AEC-Q200标准
    - 广泛适用性:适合各种功率转换和滤波电路

    应用案例和使用建议


    UCY系列电容器广泛应用于开关电源、不间断电源(UPS)、太阳能逆变器和LED驱动器等领域。在实际应用中,建议根据具体电路要求选择合适的额定电压和电容值,同时注意电容器的工作环境温度,避免超出其极限操作条件。
    例如,在高功率LED照明系统中,UCY电容器可以有效平滑电源波动并减少EMI干扰,提升系统的整体效率和稳定性。

    兼容性和支持


    UCY系列产品与多种电路设计兼容,并且可以通过制造商的技术支持获取详细的安装指导和维护建议。如果需要进一步的信息,可以直接联系厂商以获取技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 漏电流过大 | 检查安装是否正确,确认环境温度未超限 |
    | 容量下降 | 替换老化的电容器 |

    总结和推荐


    UCY系列铝电解电容器以其出色的性能、环保特性和高可靠性,在电力管理领域表现出色。无论是用于商业还是工业用途,其紧凑的外形和多功能性都使其成为一个理想的选择。因此,我们强烈推荐UCY系列电容器作为高性能电子设计的核心组件之一。
    通过综合评估其优点,包括高纹波电流处理能力、长寿命和环保特性,我们认为UCY系列电容器是值得信赖的产品,适用于各种高要求的应用场景。

UCY2G470MHD1TN参数

参数
电容值 47μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 1.04A@ 100 kHz,520mA@ 120Hz
长*宽*高 16mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UCY2G470MHD1TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2G470MHD1TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2G470MHD1TN UCY2G470MHD1TN数据手册

UCY2G470MHD1TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.461 ¥ 20.7955
10+ $ 1.633 ¥ 13.7989
50+ $ 1.276 ¥ 10.7822
100+ $ 1.1232 ¥ 9.491
250+ $ 1.0292 ¥ 8.6971
500+ $ 0.9202 ¥ 7.7754
1000+ $ 0.85 ¥ 7.1822
2500+ $ 0.8054 ¥ 6.8052
5000+ $ 0.7529 ¥ 6.3616
库存: 508
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.79
