UPM1E331MPD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 25V ±20% 5000h@ 105°C 630mA@ 120Hz,825mA@ 10kHz 通孔安装 15mm*15mm*17mm
供应商型号: TS-UPM1E331MPD6
供应商: 海外现货
标准整包数: 200

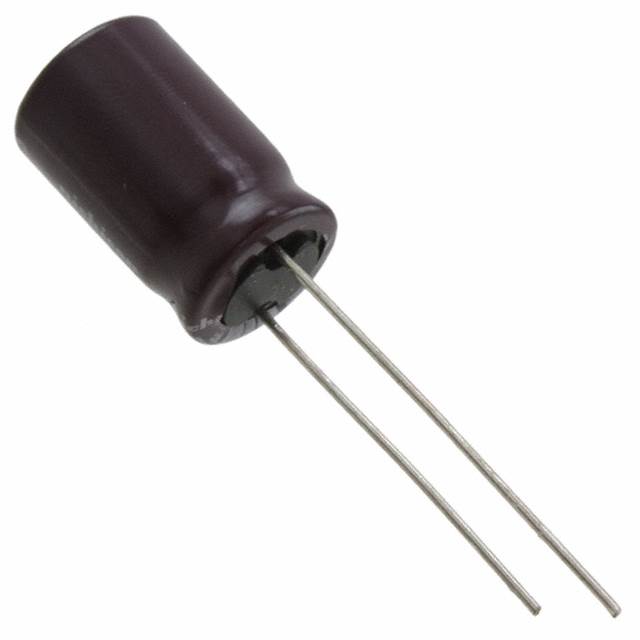

NICHICON 铝电解电容 UPM1E331MPD6

UPM1E331MPD6概述

    铝电解电容器:UPM系列

    产品简介


    铝电解电容器是一种广泛应用于电力电子设备、消费电子、通信设备及工业控制等领域的关键电子元件。本手册介绍的是UPM系列铝电解电容器,具有小直径、低剖面的特点,适用于空间受限的应用场合。该系列电容器采用无铅引线和聚酯薄膜套管,提供优异的性能和可靠性。

    技术参数


    - 额定电压范围:6.3 V 至 450 V
    - 额定电容范围:1 µF 至 15,000 µF
    - 额定温度范围:-55°C 至 +105°C
    - 额定电流频率系数:6.3 V 至 100 V: 10 kHz 至 200 kHz = 1
    - 最大漏电流:按容量等级增加:每增加 1,000 µF 加 0.02
    - 最大损耗角正切 (tan δ):参见表格内对应数值
    - 最大阻抗比 (Z):参见表格内对应数值
    - 使用寿命:在+105°C下,承受额定负载的5000小时(小型规格为3000/2000小时)
    - 频率系数:120 Hz 至 10 kHz,参见表格内对应数值

    产品特点和优势


    UPM系列铝电解电容器以其低阻抗和高可靠性著称,适用于严苛的工作环境。它们经过了5000小时的负载寿命测试,确保在+105°C环境下稳定运行。这些电容器符合RoHS标准,具备优良的电化学稳定性和长寿命,尤其适合高频率和高温环境下的应用。

    应用案例和使用建议


    应用场景:
    1. 电源转换器:用于开关电源滤波,以减少输出纹波电压。
    2. 逆变器:提供稳定的电容存储能力,增强系统的整体效率。
    3. 消费电子产品:如电视机、微波炉、空调等,用于滤波和储能。
    使用建议:
    - 在使用前确保电容器处于合适的工作温度范围内。
    - 考虑电容器的漏电流特性,选择合适的型号以避免过度发热。
    - 注意电容器的安装方向,以确保压力释放阀正常工作。

    兼容性和支持


    UPM系列铝电解电容器与各种标准电子元件和设备兼容。制造商提供了详尽的技术支持,包括用户指南、安装手册及故障排除指南。如果您有任何疑问,可随时联系制造商获取帮助。

    常见问题与解决方案


    - Q: 电容器的漏电流过大怎么办?
    - A: 检查工作电压和环境温度是否超出规定范围。如果需要,更换更大额定电流的电容器。

    - Q: 电容器温度过高如何处理?
    - A: 确保电容器安装在通风良好的位置,远离热源。使用散热器来降低工作温度。
    - Q: 电容器无法通过测试怎么办?
    - A: 检查电路连接是否正确,确认工作条件符合电容器的额定参数。如有必要,更换新的电容器。

    总结和推荐


    综上所述,UPM系列铝电解电容器凭借其低阻抗、高可靠性和广泛的适用性,成为市场上极具竞争力的产品。其优良的性能和稳定性使其适用于多种复杂和苛刻的应用环境。强烈推荐在需要高性能电容元件的应用中选用UPM系列铝电解电容器。

UPM1E331MPD6参数

参数
电容值 330μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 630mA@ 120Hz,825mA@ 10kHz
长*宽*高 15mm*15mm*17mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPM1E331MPD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1E331MPD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1E331MPD6 UPM1E331MPD6数据手册

UPM1E331MPD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
