74AHC74BQ-Q100X

产品分类: 触发器
厂牌: NEXPERIA
产品描述: 正边沿 2μA 9.3ns@ 5V,50pF 反相,非反相 互补 2 2V 5.5V 8mA Set(Preset) and Reset AHC 3pF 8mA 115MHz DHVQFN-14-EP 贴片安装,黏合安装 3mm(长度)*2.5mm(宽度)
供应商型号: A-74AHC74BQ-Q100X
供应商: 云汉优选
标准整包数: 10

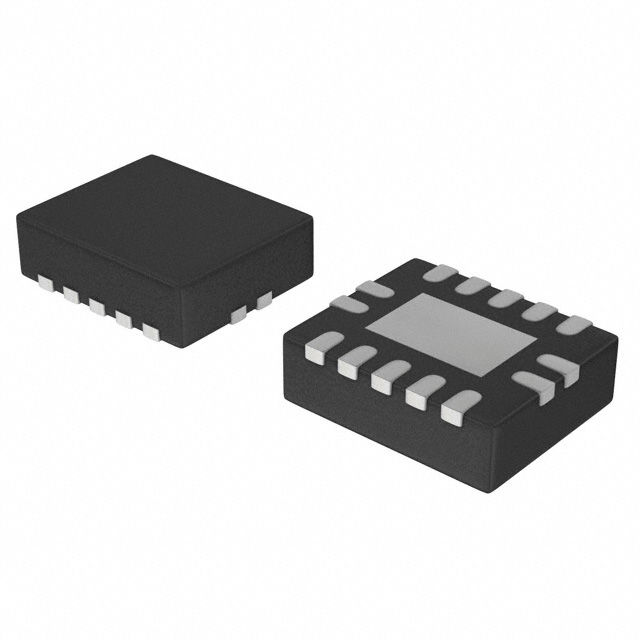

NEXPERIA 触发器 74AHC74BQ-Q100X

74AHC74BQ-Q100X概述

    Nexperia 74AHC74-Q100; 74AHCT74-Q100 Dual D-Type Flip-Flop with Set and Reset; Positive-Edge Trigger

    1. 产品简介


    Nexperia 74AHC74-Q100 和 74AHCT74-Q100 是高可靠性硅门CMOS器件,适用于多种工业和汽车应用。这些器件是双D型触发器,具有独立的数据输入(D)、时钟输入(CP)、置位输入(SD)和复位输入(RD),并带有互补输出(Q和Q)。它们与低功耗肖特基TTL(LSTTL)兼容,可以无缝集成到现有系统中。

    2. 技术参数


    以下是该产品的技术规格和性能参数:
    - 输入电压范围: -0.5 V 至 +7.0 V
    - 输出电流: -25 mA 至 +25 mA
    - 存储温度: -65°C 至 +150°C
    - 工作温度范围:
    - 74AHC74-Q100: -40°C 至 +125°C
    - 74AHCT74-Q100: -40°C 至 +125°C
    - 典型传播延迟时间:
    - 74AHC74-Q100: 5.2 ns 至 11.9 ns (3.0 V至3.6 V)
    - 74AHCT74-Q100: 3.3 ns 至 7.8 ns (4.5 V至5.5 V)
    - 最大频率:
    - 74AHC74-Q100: 125 MHz (3.0 V至3.6 V)
    - 74AHCT74-Q100: 160 MHz (4.5 V至5.5 V)

    3. 产品特点和优势


    Nexperia 74AHC74-Q100 和 74AHCT74-Q100 具有多项独特功能,使其在市场上具备显著的竞争优势:
    - 符合AEC-Q100标准 (Grade 1): 确保产品质量和可靠性。
    - 广泛的温度范围: 从-40°C至+125°C,确保在极端环境下的稳定性。
    - Schmitt触发器: 提高对较慢上升和下降时间的耐受能力。
    - ESD保护: 超过2000V,确保更高的抗静电放电能力。

    4. 应用案例和使用建议


    该器件广泛应用于各种领域,如:
    - 汽车电子: 用于引擎控制单元(ECU)和其他汽车控制系统。
    - 工业自动化: 作为信号处理器和时序控制器。
    - 消费电子: 用于定时控制和逻辑电路设计。
    使用建议:
    - 在高速信号处理时,注意输入信号的上升和下降时间,以确保可靠的操作。
    - 确保输入信号在时钟脉冲的上升沿前稳定,以便进行准确的数据传输。

    5. 兼容性和支持


    该器件与多种封装选项兼容,包括:
    - SO14: 小外形塑料封装,14引脚。
    - TSSOP14: 薄型小外形塑料封装,14引脚。
    - DHVQFN14: 双引脚兼容热增强非常薄四边扁平无引脚封装。
    Nexperia提供了详尽的技术支持和维护文档,帮助客户进行正确的应用设计和故障排除。

    6. 常见问题与解决方案


    常见问题:
    - 如何提高信号稳定性?
    - 确保输入信号在时钟脉冲的上升沿前至少保持一个特定的时间。

    - 如何解决信号延迟问题?
    - 使用合适的负载电容(例如15 pF至50 pF),并确保在适当的温度范围内操作。

    7. 总结和推荐


    Nexperia 74AHC74-Q100 和 74AHCT74-Q100 是高性能、高可靠性的双D型触发器,适合各种应用需求。它们的设计考虑到了工业和汽车应用的严格要求,确保了在复杂环境下也能稳定运行。对于需要高性能、高可靠性的电路设计,强烈推荐使用这些产品。

74AHC74BQ-Q100X参数

参数
高电平输出电流 8mA
触发器类型 正边沿
输入电容 3pF
极性 反相,非反相
时钟频率 115MHz
元件数量 2
传播延迟时间 9.3ns@ 5V,50pF
最大工作供电电压 5.5V
逻辑系列 AHC
逻辑功能 Set(Preset) and Reset
低电平输出电流 8mA
输入类型 -
输出类型 互补
Iq-静态电流 2μA
最小工作供电电压 2V
长*宽*高 3mm(长度)*2.5mm(宽度)
通用封装 DHVQFN-14-EP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

74AHC74BQ-Q100X厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74AHC74BQ-Q100X数据手册

厂牌 PDF简要描述 下载
NEXPERIA 触发器 NEXPERIA 74AHC74BQ-Q100X 74AHC74BQ-Q100X数据手册

74AHC74BQ-Q100X封装设计

查看详情并下载
Symbol
Footprint
3D Model
