74HC112DB,118

产品分类: 触发器
厂牌: NEXPERIA
产品描述: 负边沿 4μA 30ns@ 6V,50pF 反相,非反相 互补 2 2V 6V 5.2mA Set(Preset) and Reset HC 单端 3.5pF 5.2mA 71MHz SSOP-16 贴片安装,黏合安装 6.4mm*5.4mm*1.8mm
供应商型号: CY-74HC112DB,118
供应商: Avnet
标准整包数: 1

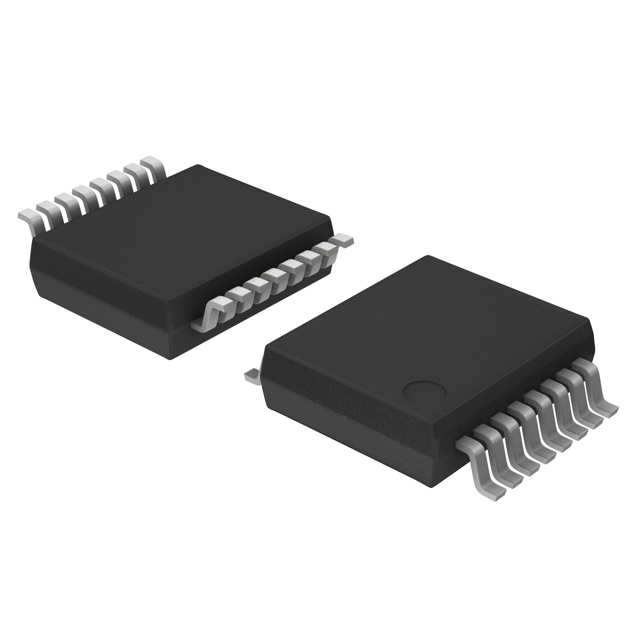

NEXPERIA 触发器 74HC112DB,118

74HC112DB,118概述


    产品简介


    产品类型及功能
    74HC112 和 74HCT112 是双路负沿JK触发器,适用于需要时序控制和状态存储的应用场景。每个触发器都具有独立的J和K输入、时钟(nCP)输入、置位(nSD)和复位(nRD)输入。此外,它们还提供互补输出nQ和nQ。
    应用领域
    这种类型的电子元器件广泛应用于数字电路设计中,可用于定时控制、状态存储以及脉冲发生器等领域。具体应用范围包括但不限于通信设备、工业控制系统、计算机外围设备等。

    技术参数


    输入输出特性
    - 输入电平:74HC112为CMOS级别;74HCT112为TTL级别。
    - 输出电压:输出高电平(VOH)和低电平(VOL)。
    - 输入电流:最大输入钳位电流±20mA,最大输出钳位电流±20mA。
    性能参数
    - 额定工作条件:74HC112的工作电压范围为2.0V至6.0V,74HCT112的工作电压范围为4.5V至5.5V。
    - 工作温度范围:标准版本从−40°C到+125°C。
    电气特性
    - 最大频率:74HC112为24MHz(VCC=5V,CL=15pF),74HCT112为20MHz(VCC=5V,CL=15pF)。
    - 传播延迟:nCP到nQ的最大传播延迟时间为265ns(VCC=2.0V)。
    环境条件
    - 存储温度范围:从−65°C到+150°C。
    - 总功耗限制:500mW(SO16和(T)SSOP16封装)。

    产品特点和优势


    - 输入电平兼容性:74HC112适用于CMOS电平,而74HCT112则兼容TTL电平,提供了灵活的接口选择。
    - 异步置位和复位:支持独立的异步置位和复位输入,能够实现快速的状态转换。
    - ESD保护:符合JEDEC标准,具备高抗静电能力。
    - 多包封选项:多种封装形式,包括SO16、SSOP16和TSSOP16,满足不同应用场景的需求。
    - 宽工作温度范围:适用于极端工作环境,确保可靠性。

    应用案例和使用建议


    应用案例
    这些器件常用于复杂的数字电路设计,例如在同步计数器、分频器和锁相环中实现精确的时序控制。此外,在存储设备中也可用于状态寄存和缓存控制。
    使用建议
    - 在使用前,应仔细检查电源电压和工作温度范围,确保操作环境符合要求。
    - 在进行布线时,注意保持信号路径尽可能短,以减少电磁干扰和延时。
    - 当用于高速信号传输时,考虑使用旁路电容来稳定电源电压。

    兼容性和支持


    - 这些器件可与各种其他数字IC配合使用,如微处理器和存储芯片,适用于构建高性能的数字系统。
    - 厂商提供了详细的文档和支持服务,有助于开发人员更好地理解和使用该产品。

    常见问题与解决方案


    1. 问:输入电平不匹配导致器件无法正常工作怎么办?
    - 答:检查并确认所用器件是74HC112还是74HCT112,并根据电平要求连接适当的上拉或下拉电阻。
    2. 问:如何提高器件的可靠性和寿命?
    - 答:确保器件的工作环境在其规定的范围内,并定期进行健康监测和维护。
    3. 问:触发器无法正确执行置位和复位操作怎么办?
    - 答:检查时钟信号的上升沿是否稳定,必要时可以增加电容滤波器以消除噪声。

    总结和推荐


    74HC112和74HCT112是一款多功能且可靠的双路负沿JK触发器,适用于多种应用场合。其异步置位和复位功能、广泛的电气特性以及ESD保护机制使其成为高可靠性系统的理想选择。无论是数字电路的设计者还是嵌入式系统的开发者,都可以放心使用此款产品。强烈推荐在相关项目中选用。

74HC112DB,118参数

参数
逻辑系列 HC
时钟频率 71MHz
最大工作供电电压 6V
输入类型 单端
元件数量 2
逻辑功能 Set(Preset) and Reset
低电平输出电流 5.2mA
极性 反相,非反相
Iq-静态电流 4μA
传播延迟时间 30ns@ 6V,50pF
输入电容 3.5pF
触发器类型 负边沿
高电平输出电流 5.2mA
输出类型 互补
最小工作供电电压 2V
长*宽*高 6.4mm*5.4mm*1.8mm
通用封装 SSOP-16
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

74HC112DB,118厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74HC112DB,118数据手册

厂牌 PDF简要描述 下载
NEXPERIA 触发器 NEXPERIA 74HC112DB,118 74HC112DB,118数据手册

74HC112DB,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1953 ¥ 1.6814
1000+ $ 0.1899 ¥ 1.6043
5000+ $ 0.1899 ¥ 1.6043
库存: 9573
起订量: 595 增量: 1
交货地:
最小起订量为:500
合计: ¥ 840.7
