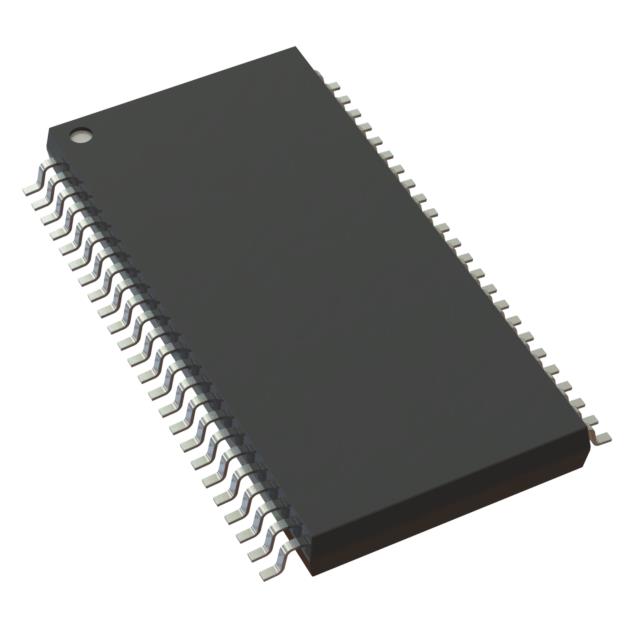

74LVT16374ADGG,118

产品分类: 触发器
厂牌: NEXPERIA
产品描述: 正边沿 120μA 5ns@ 3.3V,50pF 非反相 三态,非反相 2 2.7V 3.6V 64mA Standard LVT 单端 3pF 32mA 150MHz TSSOP-48 贴片安装,黏合安装 12.6mm*6.2mm*1.05mm
供应商型号: 3442152
供应商: 海外现货
标准整包数: 1
NEXPERIA 触发器 74LVT16374ADGG,118

74LVT16374ADGG,118概述


    产品简介


    74LVT16374A 和 74LVTH16374A 是高可靠性 BiCMOS 产品,设计用于 3.3V 的 VCC 工作环境。
    这些设备是具有非反相三态输出的 16 位边沿触发 D 型触发器。该设备可以被用作两个 8 位触发器或一个 16 位触发器。当时钟(nCP)正向跳变时,触发器的 nQn 输出会根据 nDn 输入设置的逻辑电平改变。这两款器件适用于需要高性能数字逻辑操作的应用场景,如微处理器系统、工业控制系统和通信设备等。

    技术参数


    主要技术规格:
    - 电源电压:2.7 V 至 3.6 V
    - 输入电压范围:0 V 至 5.5 V
    - 输出能力:高电平输出电流 ±32 mA,低电平输出电流 ±64 mA
    - 输入输出切换等级:符合 TTL 标准
    - 存储温度范围:-65 °C 至 +150 °C
    - 总功耗:最高 500 mW(在 -40 °C 至 +85 °C 范围内)
    性能参数:
    - 最大频率:150 MHz
    - 传播延迟时间:高低电平传播延迟时间为 1.5 ns 至 5.0 ns
    支持的电气特性:
    - 兼容 5V 系统,允许热插拔
    - 具备闩锁保护,JESD78B Class II 防护超过 500 mA
    - ESD 保护:人体模型(HBM)超过 2000 V,机器模型(MM)超过 200 V
    工作环境:
    - 操作环境温度范围:-40 °C 至 +85 °C

    产品特点和优势


    独特功能:
    - 双模式工作:可以作为两个独立的 8 位触发器或者一个统一的 16 位触发器。
    - TTL 接口兼容性:可以与标准的 TTL 系统无缝对接。
    - 三态缓冲:在无需使用外部上拉电阻的情况下,通过内置的总线保持功能可以确保未使用输入端不会出现悬浮状态。
    - ESD 保护:具备优秀的静电放电保护性能,确保在使用过程中更安全可靠。
    - 电源管理和控制:具备电源上电复位和三态控制功能,使得其可以灵活应用于多种系统中。
    优势:
    - 在复杂系统中提高信号处理效率和稳定性。
    - 通过简化设计流程降低开发成本和时间。
    - 提供卓越的热性能和高可靠性的封装结构,适合长期在严苛环境中运行。

    应用案例和使用建议


    应用场景:
    - 微处理器系统:用于处理高速数据传输和控制信号。
    - 工业控制系统:在自动化生产线中实现精确的时序控制。
    - 通信设备:为网络交换机和其他通信装置提供高效的信号转换和缓冲。
    使用建议:
    - 确保所有输入和输出都正确连接,并遵守推荐的电源电压范围,避免因电压波动导致损坏。
    - 在多级电路中应注意总线保持功能的使用,以减少对外部电阻的需求。
    - 在复杂的系统设计中,考虑使用散热片或优化 PCB 设计来提升散热效果。

    兼容性和支持


    - 兼容性:支持与 5V 系统的接口兼容,允许热插拔。
    - 支持:制造商提供详细的技术文档和支持服务,包括硬件设计指南和故障排除手册。

    常见问题与解决方案


    1. 问题:电源电压超出推荐范围。
    解决方案:检查并调整电源电压至 2.7 V 至 3.6 V 范围内。
    2. 问题:信号延迟时间过长。
    解决方案:优化电路布局和 PCB 设计,尽量缩短信号走线长度。
    3. 问题:ESD 保护失效。
    解决方案:在安装和拆卸过程中,遵循正确的操作规程,必要时使用 ESD 保护工具。

    总结和推荐


    74LVT16374A 和 74LVTH16374A 凭借其出色的电气特性和广泛的适用范围,在高性能数字逻辑应用中表现出色。其强大的抗干扰能力和简便的热管理措施使其成为众多系统的理想选择。鉴于其卓越的性能和广泛的应用场景,我们强烈推荐将其应用于各种高性能电子产品设计中。

74LVT16374ADGG,118参数

参数
时钟频率 150MHz
逻辑系列 LVT
触发器类型 正边沿
低电平输出电流 64mA
最大工作供电电压 3.6V
传播延迟时间 5ns@ 3.3V,50pF
Iq-静态电流 120μA
输入类型 单端
逻辑功能 Standard
最小工作供电电压 2.7V
输入电容 3pF
高电平输出电流 32mA
输出类型 三态,非反相
元件数量 2
极性 非反相
长*宽*高 12.6mm*6.2mm*1.05mm
通用封装 TSSOP-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
