NZH15B,115

产品分类: 齐纳(稳压)二极管
厂牌: NEXPERIA
产品描述: ±5% 40nA 15V 16Ω 1W 独立式 SOD-123F 贴片安装 2.6mm*1.6mm*1.1mm
供应商型号: 2069469
供应商: 海外现货
标准整包数: 5

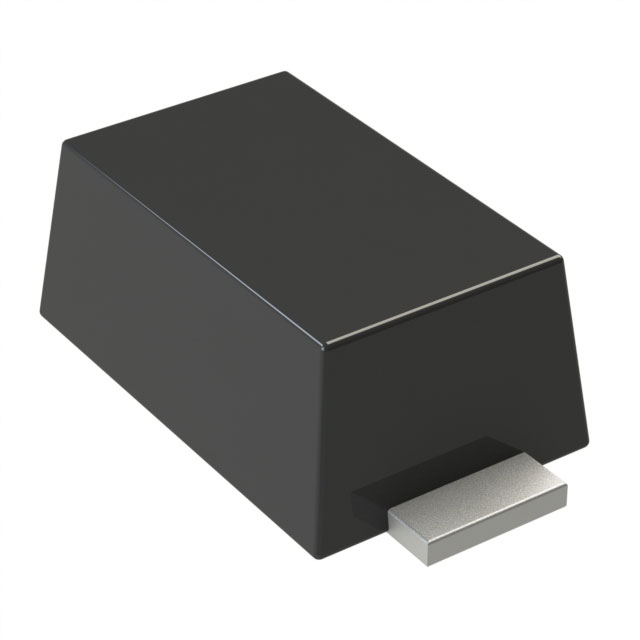

NEXPERIA 齐纳(稳压)二极管 NZH15B,115

NZH15B,115概述

    单阳极二极管(NZH系列)技术手册

    产品简介


    NZH系列单阳极二极管是一种适用于通用调节功能的小型表面贴装设备(SMD),采用SOD123F塑料封装。这些二极管广泛应用于汽车、工业、计算、消费电子和可穿戴设备市场中,主要用于实现电压调节和其他保护电路的功能。

    技术参数


    以下是NZH系列单阳极二极管的技术参数:
    - 总功率耗散:≤ 500 mW(环境温度为25°C时)
    - 反向电压:根据具体型号从3.0V到30V不等
    - 正向电压(IF = 10 mA时):0.9 V(最大值)
    - 正向电流(IF):- 250 mA(最大值)
    - 结温(Tj):-150 °C(最大值)
    - 工作温度范围:-55 °C 至 +150 °C
    - 存储温度范围:-65 °C 至 +150 °C
    - 热阻:从结到环境的热阻(在自由空气中)为250 K/W(最大值)
    - 从结到焊点的热阻:70 K/W(最大值)

    产品特点和优势


    - 小型塑料封装:适合表面贴装设计。
    - 宽工作电压范围:满足多种应用需求。
    - 低差分电阻:提高效率和稳定性。
    - 多种型号选择:涵盖从3.0V到30V的多个电压等级,满足不同应用需求。

    应用案例和使用建议


    NZH系列二极管在多种应用中展现出色性能,例如用于电源电路中的电压调节和保护。使用建议如下:
    - 确保正确焊接:推荐使用回流焊接方法以确保可靠的连接。
    - 注意散热:在高功率耗散的应用中需考虑良好的散热措施,避免因过热而影响性能。

    兼容性和支持


    - 兼容性:与标准的表面贴装工艺完全兼容。
    - 支持:请联系Nexperia销售办公室获取进一步的技术支持和售后服务。

    常见问题与解决方案


    - 问:如何确定正确的型号?
    答:依据所需的工作电压来选择相应的型号。
    - 问:能否在高温环境下使用?
    答:可以,但需要采取适当的散热措施。
    - 问:是否需要特别的储存条件?
    答:存储温度范围为-65°C至+150°C,需存放在干燥通风的地方。

    总结和推荐


    综上所述,NZH系列单阳极二极管具有小型化、高可靠性及广泛应用的特点,非常适合于各种电子设备中的电压调节和保护应用。鉴于其出色的性能和广泛的适用性,我们强烈推荐此产品给所有需要高性能、稳定可靠电压调节功能的应用。

NZH15B,115参数

参数
最大功率耗散 1W
标称齐纳电压 15V
配置 独立式
最大功率 0.5
Ir - 反向电流 40nA
最大齐纳阻抗 16Ω
电压容差 ±5%
长*宽*高 2.6mm*1.6mm*1.1mm
通用封装 SOD-123F
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NZH15B,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

NZH15B,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 齐纳(稳压)二极管 NEXPERIA NZH15B,115 NZH15B,115数据手册

NZH15B,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
