74ALVC02BQ,115

产品分类: 逻辑门
厂牌: NEXPERIA
产品描述: 2.2ns@ 3.3V,50pF 1 2 4 4 1.65V 3.6V 24mA NOR Gate ALVC 24mA SOT-762 贴片安装,黏合安装 3mm*2.5mm*950μm
供应商型号: CY-74ALVC02BQ,115
供应商: Avnet
标准整包数: 1

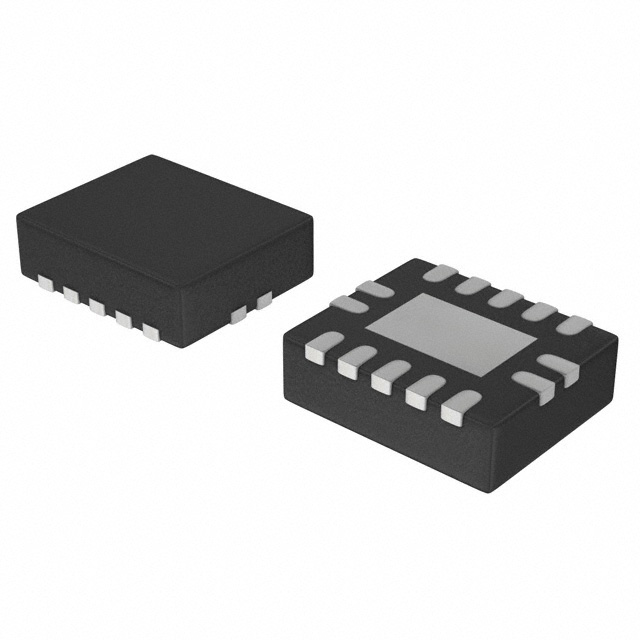

NEXPERIA 逻辑门 74ALVC02BQ,115

74ALVC02BQ,115概述


    产品简介


    74ALVC02 是一款由Nexperia公司生产的四通道两输入或非门(NOR Gate),适用于广泛的应用领域。其设计符合JEDEC标准,能够提供低功耗且快速响应的性能,是现代电路设计中的理想选择。

    技术参数


    工作条件
    - 电源电压范围:1.65 V 至 3.6 V
    - 输入电压:0 V 至 3.6 V
    - 输出电压:0 V 至 VCC V
    - 环境温度范围:-40 °C 至 +85 °C
    性能参数
    - 高电平输入电压 (VIH):1.65 V 至 3.6 V 时为 VCC 的 0.65 倍
    - 低电平输入电压 (VIL):1.65 V 至 1.95 V 时为 0.35 倍 VCC
    - 高电平输出电压 (VOH):在各种电源电压条件下均满足要求
    - 低电平输出电压 (VOL):在各种电源电压条件下均满足要求
    其他参数
    - 传播延迟时间 (tpd):2.8 ns (最大)
    - 功耗容限:最高 500 mW(在 -40 °C 至 +85 °C 范围内)
    - 电源电流 (ICC):最高 100 mA

    产品特点和优势


    1. 宽泛的工作电压:1.65 V 至 3.6 V,使该器件具有更高的灵活性,可以用于多种不同的供电系统。
    2. 3.6 V 耐压输入/输出:能够承受高电压输入,增强了可靠性。
    3. CMOS 低功耗设计:保证了器件的低功耗,延长了电池寿命。
    4. 直接接口与TTL兼容:可与TTL电平直接连接,方便与传统TTL电路集成。
    5. ESD保护:符合严格的ESD保护标准,提高了产品的耐用性。

    应用案例和使用建议


    应用案例
    74ALVC02 可以用于多种数字逻辑设计中,如状态机、计数器和数据路径。例如,在工业控制板上,它可用于检测传感器信号的状态,并根据这些信号执行相应的动作。
    使用建议
    - 确保供电电压稳定,避免电压波动导致逻辑错误。
    - 在高频应用中,需注意线路布局,减少噪声干扰。
    - 根据具体应用调整电路设计,确保电路工作在最佳状态。

    兼容性和支持


    74ALVC02 支持多种封装类型,包括SO14、TSSOP14 和DHVQFN14,适合不同应用需求。Nexperia提供了详尽的技术支持文档和客户服务,以帮助用户解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:输入信号频率过高导致信号失真。
    - 解决办法:在信号路径中添加滤波器,或者适当降低输入信号频率。
    2. 问题:在低温环境下器件无法正常工作。
    - 解决办法:检查供电电源是否足够稳定,必要时使用温度补偿电路。
    3. 问题:电路功耗过高。
    - 解决办法:重新评估电路设计,减少不必要的功耗部分。

    总结和推荐


    74ALVC02 是一款高性能、低功耗且广泛适用的逻辑门芯片。其优越的ESD保护、广泛的电压范围和高可靠性使其成为许多电子应用的理想选择。建议用户在进行电路设计时,充分考虑器件的特性,结合应用需求进行合理配置。总体来说,这款产品是一款值得推荐的优秀电子元器件。

74ALVC02BQ,115参数

参数
逻辑系列 ALVC
输入数量 2
高电平输出电流 24mA
最大工作供电电压 3.6V
最小工作供电电压 1.65V
栅极数量 4
低电平输出电流 24mA
输出数量 1
传播延迟时间 2.2ns@ 3.3V,50pF
逻辑功能 NOR Gate
电路数量 4
施密特触发器输入 -
输出类型 -
长*宽*高 3mm*2.5mm*950μm
通用封装 SOT-762
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

74ALVC02BQ,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74ALVC02BQ,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 逻辑门 NEXPERIA 74ALVC02BQ,115 74ALVC02BQ,115数据手册

74ALVC02BQ,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1156 ¥ 0.977
5000+ $ 0.1156 ¥ 0.977
库存: 60312
起订量: 1024 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 977
直接购买
加入购物车
