74HC02D-Q100,118

产品分类: 逻辑门
厂牌: NEXPERIA
产品描述: Nexperia 逻辑门, 或非门, 74HC逻辑系列, 表面贴装, 4个, 2输入, 14引脚
供应商型号: 1526478
供应商: 海外现货
标准整包数: 2500

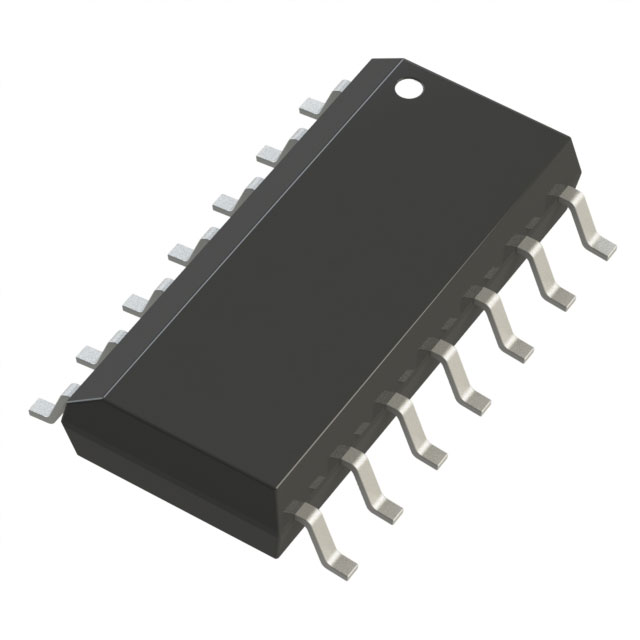

NEXPERIA 逻辑门 74HC02D-Q100,118

74HC02D-Q100,118概述

    74HC02-Q100 和 74HCT02-Q100 Quad 2-Input NOR Gate 技术手册解析

    产品简介


    74HC02-Q100 和 74HCT02-Q100 是两种四路双输入或门(NOR Gate),专为汽车和其他高可靠性应用设计。这些芯片包含了钳位二极管,使得在电压超过 VCC 的情况下,通过电流限制电阻可以实现接口输入的功能。

    技术参数


    以下是根据技术手册中列出的技术规格和性能参数:
    1. 输入电平:
    - 74HC02-Q100:CMOS 级别
    - 74HCT02-Q100:TTL 级别
    2. 工作温度范围:
    - 额定温度范围:-40°C 到 +85°C 和 -40°C 到 +125°C
    3. ESD 保护:
    - 超过 2000 V (MIL-STD-883, 方法 3015)
    - 超过 2000 V (HBM JESD22-A114F)
    - 超过 200 V (MM JESD22-A115-A)
    4. 推荐供电电压:
    - 74HC02-Q100: 2.0V 至 6.0V
    - 74HCT02-Q100: 4.5V 至 5.5V
    5. 静态特性:
    - 输出高电平电压(VI = VIH 或 VIL):
    - 74HC02-Q100 在 VCC = 2.0V 时为 1.9V
    - 74HC02-Q100 在 VCC = 6.0V 时为 5.9V
    - 输出低电平电压(VI = VIH 或 VIL):
    - 74HC02-Q100 在 VCC = 2.0V 时为 0.1V
    - 74HC02-Q100 在 VCC = 6.0V 时为 0.1V
    6. 动态特性:
    - 传播延迟(tpd):
    - VCC = 4.5V 时最大为 29ns
    - VCC = 6.0V 时最大为 23ns

    产品特点和优势


    - 符合 AEC-Q100 标准(Grade 1),适用于汽车和其他高可靠性应用。
    - 输入电平适配 CMOS 和 TTL 标准。
    - ESD 保护等级高,符合多种标准。
    - 多种封装选项,适应不同的安装需求。

    应用案例和使用建议


    这类 NOR 门广泛应用于汽车、通信设备和工业自动化等领域。例如,在汽车应用中,它们可用于控制电路和信号处理系统。
    使用建议:
    - 确保供电电压在推荐范围内使用,避免超压导致损坏。
    - 注意散热管理,特别是在高温环境下,可以通过合理布置和散热片来降低温度影响。

    兼容性和支持


    这两种 NOR 门芯片支持多种封装选项(如 SO14、TSSOP14 和 DHVQFN14),可以根据具体需求选择合适的封装。厂商提供了详尽的支持文档和更新信息,可以在 Nexperia 官网找到最新的数据表和技术文档。

    常见问题与解决方案


    1. 问题: 供电电压不匹配导致芯片损坏。
    - 解决方案: 确认并调整供电电压至推荐范围。
    2. 问题: ESD 损坏。
    - 解决方案: 使用适当的防静电措施和电路板布局设计。

    总结和推荐


    总的来说,74HC02-Q100 和 74HCT02-Q100 芯片具有优异的稳定性和可靠性,适用于汽车电子和工业自动化等对稳定性要求高的场合。其高 ESD 保护水平和宽泛的工作温度范围使其成为设计中值得信赖的选择。因此,推荐用于需要高可靠性的应用场合。
    希望上述分析能帮助您更好地了解和使用这两款 NOR 门芯片。

74HC02D-Q100,118参数

参数
施密特触发器输入 -
电路数量 4
低电平输出电流 5.2mA
输出数量 4
输入数量 2
高电平输出电流 5.2mA
栅极数量 4
最大工作供电电压 6V
逻辑功能 NOR Gate
输出类型 -
传播延迟时间 15ns@ 6V,50pF
逻辑系列 HC
最小工作供电电压 2V
8.75mm(Max)
4mm(Max)
1.45mm(Max)
通用封装 SO-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

74HC02D-Q100,118厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74HC02D-Q100,118数据手册

厂牌 PDF简要描述 下载
NEXPERIA 逻辑门 NEXPERIA 74HC02D-Q100,118 74HC02D-Q100,118数据手册

74HC02D-Q100,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.922
5000+ ¥ 0.9029
25000+ ¥ 0.8848
库存: 10260
起订量: 2500 增量: 0
交货地:
最小起订量为:2500
合计: ¥ 2305
