74HC02BQ-Q100,115

产品分类: 逻辑门
厂牌: NEXPERIA
产品描述: 15ns@ 6V,50pF 2 4 2V 6V 5.2mA NOR Gate HC 5.2mA DHVQFN-14-EP 贴片安装,黏合安装 3mm(长度)*2.5mm(宽度)
供应商型号: ET-3937059
供应商: 海外现货
标准整包数: 3000

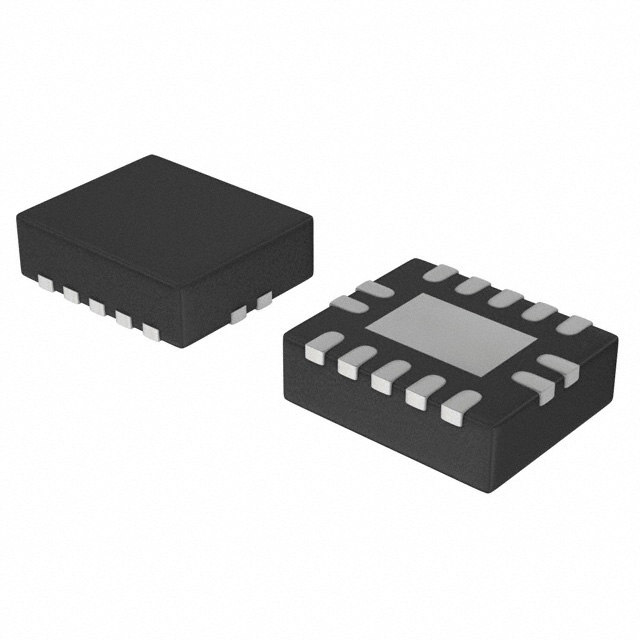

NEXPERIA 逻辑门 74HC02BQ-Q100,115

74HC02BQ-Q100,115概述

    74HC02-Q100; 74HCT02-Q100 Quad 2-Input NOR Gate



    1. 产品简介



    74HC02-Q100 和 74HCT02-Q100 是两款互补金属氧化物半导体(CMOS)及晶体管-晶体管逻辑(TTL)输入兼容的四路二输入NOR门电路。它们广泛应用于各种数字逻辑电路中,如微处理器接口、数据处理单元和汽车电子系统等。这些器件不仅具备出色的性能,还通过了汽车电子委员会(AEC)标准Q100(一级)认证,适用于高可靠性要求的应用场合。


    2. 技术参数



    以下是该产品的详细技术规格和性能参数:
    - 工作电压范围:74HC02-Q100(2.0 V 至 6.0 V),74HCT02-Q100(4.5 V 至 5.5 V)
    - 输入电流范围:74HC02-Q100(-20 mA 至 20 mA),74HCT02-Q100(-20 mA 至 20 mA)
    - 输出电流范围:74HC02-Q100(-25 mA 至 25 mA),74HCT02-Q100(-20 mA 至 20 mA)
    - 存储温度范围:-65°C 至 150°C
    - 电源电流:74HC02-Q100(-50 mA),74HCT02-Q100(-40 mA)
    - 总功耗:根据不同封装材料,在特定温度范围内不同
    - 传播延迟时间:具体根据电压和负载电容有所不同


    3. 产品特点和优势



    - 符合AEC-Q100(一级)标准,确保了在极端环境下的稳定性和可靠性。
    - 支持宽广的工作温度范围,从-40°C到+125°C。
    - 高性能ESD保护,提供超过2000 V的人体模型(HBM)测试和超过200 V的机器模型(MM)测试。
    - 多样的封装选项,包括SO14、TSSOP14和DHVQFN14,适应不同的应用场景。


    4. 应用案例和使用建议



    这类器件常用于汽车电子系统、计算机外围设备和通信设备等领域。例如,作为逻辑控制器的一部分,用于实现信号的逻辑运算。在使用时,需要确保电源电压在指定范围内,并且要考虑到输入和输出信号的电平匹配,以避免信号损坏。


    5. 兼容性和支持



    - 兼容多种输入信号:74HC02-Q100接受CMOS信号,而74HCT02-Q100则接受TTL信号。
    - 制造商提供的支持:Nexperia公司提供了详尽的技术文档和客户支持服务,确保用户能够高效利用该产品。


    6. 常见问题与解决方案



    - 问题:输入信号不被正确识别
    - 解决方案:检查输入信号电平是否在推荐的范围内,调整电压直至符合要求。
    - 问题:功耗过高
    - 解决方案:适当降低工作电压或减少开关频率。
    - 问题:输出不稳定
    - 解决方案:检查连接线缆是否有松动,或者增加输出滤波电容以稳定输出信号。


    7. 总结和推荐



    74HC02-Q100 和 74HCT02-Q100 提供了出色的电气特性和可靠的稳定性,使其成为高可靠性应用的理想选择。特别是在需要宽温操作和高抗干扰性的场合。强烈推荐给那些需要高性能、多功能且适用于汽车电子和其他高可靠性应用的工程师和设计师。

74HC02BQ-Q100,115参数

参数
最大工作供电电压 6V
最小工作供电电压 2V
栅极数量 -
输入数量 2
电路数量 4
逻辑功能 NOR Gate
输出数量 -
逻辑系列 HC
低电平输出电流 5.2mA
施密特触发器输入 -
传播延迟时间 15ns@ 6V,50pF
输出类型 -
高电平输出电流 5.2mA
长*宽*高 3mm(长度)*2.5mm(宽度)
通用封装 DHVQFN-14-EP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

74HC02BQ-Q100,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74HC02BQ-Q100,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 逻辑门 NEXPERIA 74HC02BQ-Q100,115 74HC02BQ-Q100,115数据手册

74HC02BQ-Q100,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1261 ¥ 1.059
9000+ $ 0.1227 ¥ 1.0306
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 3177
