首页  >  产品百科  >  74AUP1G32GS,132

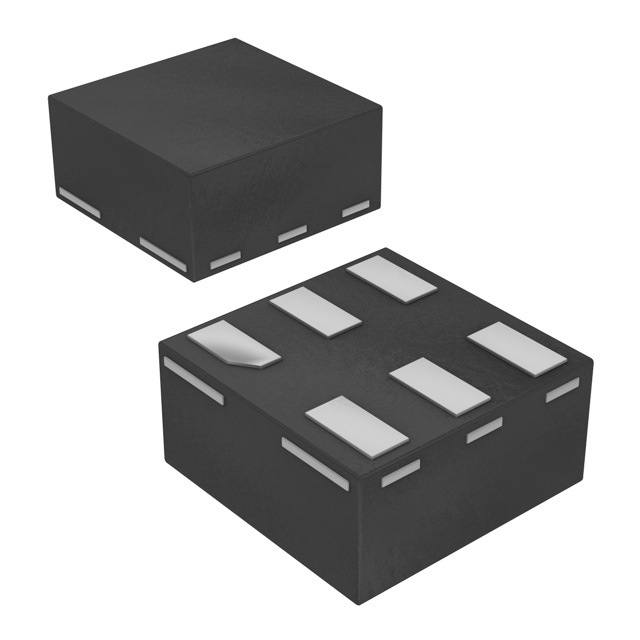

74AUP1G32GS,132

产品分类: 逻辑门
厂牌: NEXPERIA
产品描述: 6.4ns@ 3.3V,30pF 2 2 1 800mV 3.6V 4mA OR Gate AUP 4mA XSON-6 贴片安装,黏合安装 1mm(长度)*1mm(宽度)
供应商型号: 74AUP1G32GS,132
供应商: 国内现货
标准整包数: 5000
NEXPERIA 逻辑门 74AUP1G32GS,132

74AUP1G32GS,132概述

    Nexperia 74AUP1G32:低功耗2输入或门

    1. 产品简介


    74AUP1G32是Nexperia推出的一款低功耗2输入或门集成电路。该芯片主要用于数字电路设计中实现逻辑或操作。其广泛应用范围包括通信设备、消费电子、工业控制等领域,适用于需要高性能和高可靠性的场合。

    2. 技术参数


    - 工作电压范围:0.8 V 至 3.6 V
    - 静态电流消耗:最大0.9 μA(具体数值根据温度变化)
    - 动态电流消耗:非常低
    - 输入电压范围:最高3.6 V
    - 输出电压:符合逻辑电平标准,输出高电平典型值为VCC - 0.1 V,输出低电平典型值为0.44 V
    - 传播延迟时间:在不同负载条件下,典型的传播延迟时间在纳秒级别(详细数据见表8)

    3. 产品特点和优势


    - 宽电压范围:0.8 V 至 3.6 V,适应多种电源系统
    - 高噪声容限:增强了信号的稳定性和可靠性
    - 符合JEDEC标准:确保了产品的质量和兼容性
    - 低静态功耗:保证了设备在休眠状态下的超低能耗
    - 强大的抗ESD能力:有效保护芯片免受静电损害

    4. 应用案例和使用建议


    74AUP1G32广泛应用于各种数字逻辑电路设计中。例如,在通信设备中用于信号处理和状态检测;在工业控制系统中作为安全继电器的逻辑控制部件。
    使用建议:
    - 在连接外部电路时,确保输入电压不超过3.6 V。
    - 设计电路时考虑其传播延迟,以保证信号传输效率。

    5. 兼容性和支持


    该芯片提供了多种封装选项,以满足不同应用需求。此外,Nexperia提供详尽的技术文档和客户支持,帮助用户快速掌握产品特性和应用方法。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的封装类型?
    - 解答:依据具体的应用场景选择适合的封装类型。常见的封装类型包括TSSOP5、XSON6和X2SON5。
    - 问题2:如何确定正确的电源电压范围?
    - 解答:请参考数据手册中的推荐工作条件表(表6),根据具体应用选择合适的工作电压范围。

    7. 总结和推荐


    74AUP1G32是一款性能卓越、可靠性高的低功耗2输入或门集成电路。它不仅具备广泛的电压适应能力和出色的抗干扰能力,还具有低功耗、抗静电能力强等特点,非常适合在各种电子设备中作为逻辑控制元件使用。强烈推荐该产品给需要高性能逻辑门控件的工程师和技术爱好者。

74AUP1G32GS,132参数

参数
输出类型 -
逻辑系列 AUP
最小工作供电电压 800mV
栅极数量 2
高电平输出电流 4mA
最大工作供电电压 3.6V
传播延迟时间 6.4ns@ 3.3V,30pF
逻辑功能 OR Gate
输入数量 2
输出数量 -
施密特触发器输入 -
电路数量 1
低电平输出电流 4mA
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 XSON-6
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

74AUP1G32GS,132厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74AUP1G32GS,132数据手册

厂牌 PDF简要描述 下载
NEXPERIA 逻辑门 NEXPERIA 74AUP1G32GS,132 74AUP1G32GS,132数据手册

74AUP1G32GS,132封装设计

查看详情并下载
Symbol
Footprint
3D Model
