74HC174PW,112

产品分类: 触发器
厂牌: NEXPERIA
产品描述: 正边沿 8μA 28ns@ 6V,50pF 非反相 非反相 1 2V 6V 5.2mA Master Reset HC 单端 3.5pF 5.2mA 107MHz TSSOP-16 贴片安装 5.1mm*4.5mm*950μm
供应商型号: CY-74HC174PW,112
供应商: Avnet
标准整包数: 1

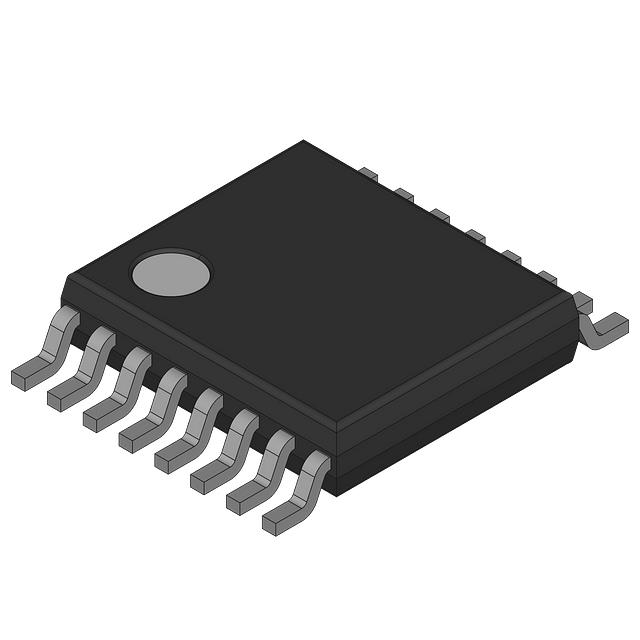

NEXPERIA 触发器 74HC174PW,112

74HC174PW,112概述

    74HC174 和 74HCT174:六位正边沿触发D型锁存器

    1. 产品简介


    74HC174 和 74HCT174 是两款高性能的六位正边沿触发D型锁存器(D-type flip-flops),具有单独的数据输入(Dn)和输出(Qn)。这两个器件共同配备了公共时钟输入(CP)和主复位输入(MR),能够在同步时进行数据加载和复位操作。时钟输入端符合标准的高低电平转换时间要求,确保输入信号在上升沿时被正确存储,并反映到输出端。复位输入端若为低电平,则会将所有锁存器及输出端置为低电平。

    2. 技术参数


    - 输入电平
    - 74HC174: CMOS电平
    - 74HCT174: TTL电平
    - 时钟输入(CP): 低电平至高电平边缘触发
    - 复位输入(MR): 异步主复位(活动低电平)
    - 温度范围:
    - 74HC174D: -40°C 至 +125°C
    - 74HCT174D: -40°C 至 +125°C
    - 封装选项:
    - 74HC174D: SO16塑料小外形封装;16引脚;宽度3.9mm
    - 74HCT174D: SSOP16塑料窄体小外形封装;16引脚;宽度5.3mm
    - 74HC174DB: SSOP16塑料窄体小外形封装;16引脚;宽度5.3mm
    - 74HCT174DB: SSOP16塑料窄体小外形封装;16引脚;宽度5.3mm
    - 74HC174PW: TSSOP16塑料薄体窄体小外形封装;16引脚;宽度4.4mm
    - 74HCT174PW: TSSOP16塑料薄体窄体小外形封装;16引脚;宽度4.4mm

    3. 产品特点和优势


    - 输入电平: 支持CMOS和TTL电平,适应不同应用场景。
    - 功能: 具备六个正边沿触发D型锁存器功能,能够同时处理多个数据输入和输出。
    - 可靠性: 符合JEDEC标准No. 7A,具有出色的静电放电(ESD)防护能力。
    - 温度范围: 可以在极端温度环境下正常工作(-40°C 至 +125°C)。
    - 多样的封装选项: 提供多种封装选项以满足不同的设计需求。

    4. 应用案例和使用建议


    - 数字电路设计: 在数字逻辑电路中,用于实现数据寄存和传输功能。
    - 时序控制: 在需要时序控制的应用中,如计数器、定时器等。
    - 工业自动化: 用于工业自动化控制系统中的数据处理和管理。
    使用建议:
    - 负载电阻: 使用电流限制电阻来防止输入电压超过VCC。
    - 温度范围: 确保在-40°C至+125°C范围内使用,特别是在极端温度环境下,要选择合适的封装以保证稳定性。

    5. 兼容性和支持


    - 兼容性: 与其他标准数字电路器件具有良好的兼容性。
    - 技术支持: 提供详细的技术手册和在线支持服务,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题: 输入电压超出额定范围
    - 解决方案: 使用外部电阻限制输入电流,防止电压过高。
    - 问题: 温度超出额定范围
    - 解决方案: 选择适合的工作温度范围的封装,确保在极端条件下也能稳定工作。
    - 问题: 静电放电损坏
    - 解决方案: 使用ESD防护措施,如接地良好,使用ESD防静电包装袋等。

    7. 总结和推荐


    74HC174 和 74HCT174 是出色的D型锁存器,广泛适用于各种数字电路和工业控制应用。它们的多样的封装选项和卓越的性能使其在市场上具有很高的竞争力。总体来说,强烈推荐这些产品用于需要高可靠性和宽温范围的应用场景。

74HC174PW,112参数

参数
时钟频率 107MHz
高电平输出电流 5.2mA
低电平输出电流 5.2mA
传播延迟时间 28ns@ 6V,50pF
极性 非反相
逻辑系列 HC
输入类型 单端
元件数量 1
输出类型 非反相
Iq-静态电流 8μA
逻辑功能 Master Reset
触发器类型 正边沿
输入电容 3.5pF
最小工作供电电压 2V
最大工作供电电压 6V
长*宽*高 5.1mm*4.5mm*950μm
通用封装 TSSOP-16
安装方式 贴片安装
应用等级 工业级
包装方式 散装,管装

74HC174PW,112厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74HC174PW,112数据手册

厂牌 PDF简要描述 下载
NEXPERIA 触发器 NEXPERIA 74HC174PW,112 74HC174PW,112数据手册

74HC174PW,112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1779 ¥ 1.5315
1000+ $ 0.1729 ¥ 1.4612
5000+ $ 0.1729 ¥ 1.4612
库存: 4594
起订量: 653 增量: 1
交货地:
最小起订量为:500
合计: ¥ 765.75
直接购买
加入购物车
