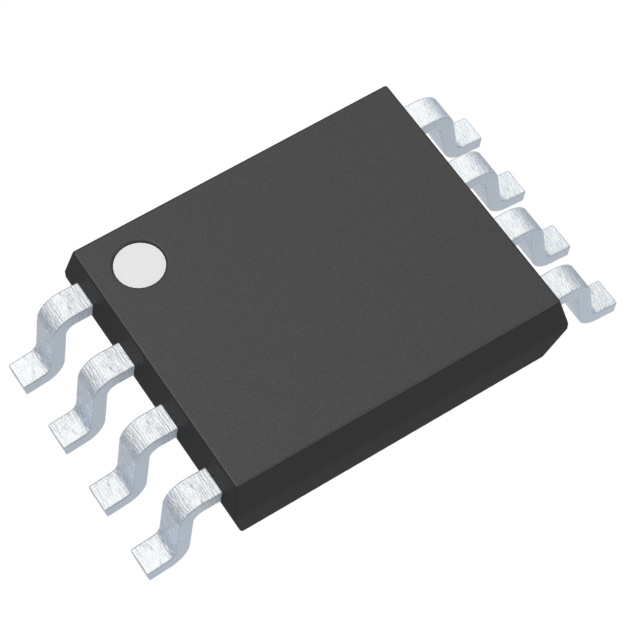

74AHCT2G00DC,125

产品分类: 逻辑门
厂牌: NEXPERIA
产品描述: 7.9ns@ 5V,50pF 1 2 2 2 4.5V 5.5V 8mA NAND Gate AHCT 8mA VSSOP-8 贴片安装,黏合安装 2.1mm*2.4mm*850μm
供应商型号: CY-74AHCT2G00DC,125
供应商: Avnet
标准整包数: 1
NEXPERIA 逻辑门 74AHCT2G00DC,125

74AHCT2G00DC,125概述

    74AHC2G00; 74AHCT2G00 Dual 2-input NAND Gate

    1. 产品简介


    74AHC2G00 和 74AHCT2G00 是由 Nexperia 生产的高速硅栅CMOS器件,提供双2输入NAND门。AHC设备具有CMOS输入开关电平,供电电压范围为2 V至5.5 V。而AHCT设备具有TTL输入开关电平,供电电压范围为4.5 V至5.5 V。这些器件广泛应用于数字电路设计中,如逻辑控制、时序电路等。

    2. 技术参数


    - 输入开关电平:
    - AHC设备:2 V至5.5 V
    - AHCT设备:4.5 V至5.5 V
    - 输出开关电平:
    - 高电平:VCC 的 70% 到 80%
    - 低电平:0 V 到 0.1 V(VCC = 3.0 V)
    - 电源电流:最大值为75 mA
    - 存储温度:-65°C 至 +150°C
    - 封装类型:
    - TSSOP8 和 VSSOP8,适用于不同应用需求
    - 工作温度范围:
    - AHC设备:-40°C 至 +125°C
    - AHCT设备:-40°C 至 +125°C

    3. 产品特点和优势


    - 对称输出阻抗
    - 高噪声容限
    - ESD保护:HBM超过2000 V,MM超过200 V,CDM超过1000 V
    - 低功耗
    - 平衡传播延迟

    4. 应用案例和使用建议


    这些器件常用于各种数字电路设计中,例如逻辑控制和时序电路。具体应用场景可能包括微控制器的外围接口、计数器电路、多路复用器等。在使用时,确保输入电压在规定的范围内,以避免损坏设备。此外,在连接外部负载时应注意其总功率消耗,避免超过器件的极限值。

    5. 兼容性和支持


    这些器件兼容标准CMOS和TTL接口,可与多种数字电路集成。Nexperia提供了详细的技术支持文档和售后服务,包括使用指南和技术咨询。这些资源有助于用户更好地理解和使用这些器件。

    6. 常见问题与解决方案


    - 问题1:输入电压超出范围怎么办?
    - 解决方法:检查并调整输入电压,确保其在规定范围内(2 V 至 5.5 V 或 4.5 V 至 5.5 V)。

    - 问题2:如何防止静电损坏?
    - 解决方法:使用防静电设备(如ESD手套和垫子),并在处理器件时保持适当的接地。

    7. 总结和推荐


    74AHC2G00 和 74AHCT2G00 是高效、可靠的2输入NAND门器件,具备多种显著的优势,如高噪声容限和低功耗。它们在各种数字电路设计中表现出色,适用于需要精确逻辑控制的应用。强烈推荐这些器件给从事数字电路设计的专业人士和爱好者。
    通过以上内容,我们希望读者能全面了解74AHC2G00 和 74AHCT2G00 双2输入NAND门的功能、技术参数及应用,以便于在实际项目中做出合适的选择。

74AHCT2G00DC,125参数

参数
施密特触发器输入 -
输入数量 2
逻辑系列 AHCT
输出数量 1
电路数量 2
高电平输出电流 8mA
最大工作供电电压 5.5V
输出类型 -
最小工作供电电压 4.5V
低电平输出电流 8mA
传播延迟时间 7.9ns@ 5V,50pF
逻辑功能 NAND Gate
栅极数量 2
长*宽*高 2.1mm*2.4mm*850μm
通用封装 VSSOP-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74AHCT2G00DC,125厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74AHCT2G00DC,125数据手册

厂牌 PDF简要描述 下载
NEXPERIA 逻辑门 NEXPERIA 74AHCT2G00DC,125 74AHCT2G00DC,125数据手册

74AHCT2G00DC,125封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0986 ¥ 0.833
5000+ $ 0.0986 ¥ 0.833
库存: 91906
起订量: 1201 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 833
