EKMG401ELL2R2MHB5D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 2.2μF 400V ±20% 1000h@ 105°C 26mA@ 120Hz,65mA@ 100kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: TS-EKMG401ELL2R2MHB5D
供应商: 海外现货
标准整包数: 1000

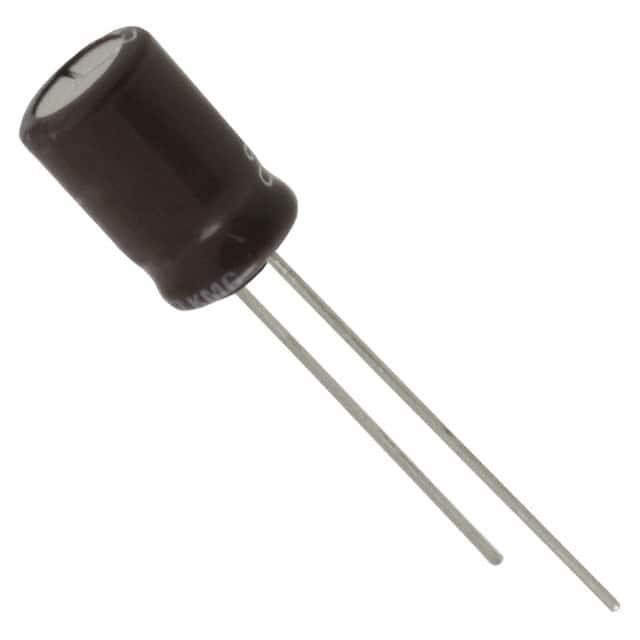

NIPPON CHEMI-CON 铝电解电容 EKMG401ELL2R2MHB5D

EKMG401ELL2R2MHB5D概述

    高品质铝电解电容器:KMGSeries 技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的基本元器件。它主要用于直流滤波、耦合、旁路、退耦及信号处理等场合。KMGSeries 铝电解电容器以其高可靠性、长寿命和广泛的工作温度范围而闻名,适用于工业控制、通信设备、汽车电子及消费电子产品等领域。

    技术参数


    | 项目 | 特性 |

    | 温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 6.3Vdc 至 450Vdc |
    | 容量公差 | ±20% (M) (20°C, 120Hz) |
    | 漏电流 | ≤ max(I = 0.03CV 或 4μA, 较大者) |
    | 失效因子 (tanδ) | 见表格 |
    | 低温度特性 | 见表格 |
    | 额定纹波电流 | 见表格 |

    产品特点和优势


    KMGSeries 铝电解电容器具备以下显著特点和优势:
    - 高温耐受性:能够在高达 105°C 的温度下正常工作。
    - 高可靠性:具有良好的抗振动和冲击能力。
    - 低损耗因子:有效降低能量损失。
    - 宽广的工作范围:适用于从 -55°C 到 +105°C 的极端环境。
    - 长期使用寿命:1000 至 2000 小时的高可靠度。

    应用案例和使用建议


    KMGSeries 铝电解电容器在许多应用中表现出色,例如电源滤波、电池管理系统、太阳能逆变器等。为了最大化电容器的性能和寿命,在实际应用中应注意:
    - 散热管理:确保良好的散热设计,以减少内部加热造成的损伤。
    - 额定电流选择:根据具体应用需要合理选择额定纹波电流。

    兼容性和支持


    KMGSeries 电容器具有广泛的兼容性,可以与多种电路板和其他电子组件无缝集成。制造商提供了全面的技术支持和售后服务,确保客户能够充分利用产品的性能。

    常见问题与解决方案


    - 问题 1:电容器在高纹波电流下寿命缩短。
    - 解决方案:适当减小纹波电流,降低工作频率。
    - 问题 2:电容器容量衰减过快。
    - 解决方案:确保良好的散热条件,避免过热。

    总结和推荐


    KMGSeries 铝电解电容器以其卓越的性能和广泛的适用性在市场上脱颖而出。它适合用于多种严苛的应用环境,并能提供稳定可靠的性能。对于需要高性能电容器的应用,强烈推荐使用 KMGSeries 铝电解电容器。

EKMG401ELL2R2MHB5D参数

参数
电容值 2.2μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 26mA@ 120Hz,65mA@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKMG401ELL2R2MHB5D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMG401ELL2R2MHB5D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMG401ELL2R2MHB5D EKMG401ELL2R2MHB5D数据手册

EKMG401ELL2R2MHB5D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.355 ¥ 3.0177
库存: 2000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 3017.7
