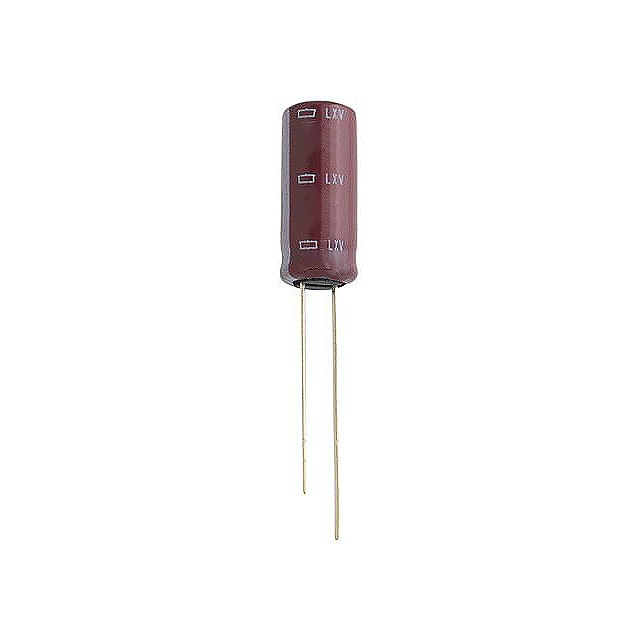

ELXV350EC3270MEB5D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 27μF 35V ±20% 2000h@ 105°C 165mA@ 100kHz,66mA@ 120Hz 插件 通孔安装 5mm*11.5mm*13mm
供应商型号: ELXV350EC3270MEB5D
供应商: Master
标准整包数: 1000
NIPPON CHEMI-CON 铝电解电容 ELXV350EC3270MEB5D

ELXV350EC3270MEB5D概述

    LXV Series Aluminum Electrolytic Capacitors

    1. 产品简介


    LXV系列铝电解电容器是低阻抗设计的产品,适用于高温工作环境(最高达105℃)。该系列产品以其卓越的耐用性、可靠性以及广泛的电气特性和应用范围而闻名。LXV系列铝电解电容器广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子等领域。

    2. 技术参数


    以下是LXV系列铝电解电容器的技术规格和性能参数:
    - 温度范围: -55℃至+105℃
    - 额定电压范围: 6.3Vdc至100Vdc
    - 电容值范围: 120µF至15000µF
    - 电容公差: ±20%
    - 漏电流: I = 0.01CV 或 3µA(取较大者)
    - 损耗因子(tanδ):
    - 6.3Vdc时最大为0.22,100Vdc时最大为0.08
    - 高于1000µF的电容,每增加1000µF,加0.02
    - 使用寿命:
    - 在105℃下,耐久性达到2000至5000小时(具体时间根据电容型号和尺寸有所不同)
    - 低阻抗:
    - 105℃下的低阻抗设计使得电容器能够在高频条件下保持出色的性能。

    3. 产品特点和优势


    - 低阻抗设计: 使电容器在高频条件下具有出色的性能。
    - 耐高温: 可以在高达105℃的环境下稳定工作,增加了产品的应用范围。
    - 高耐久性: 在指定的工作条件下能够提供2000至5000小时的寿命。
    - 溶剂抵抗: 部分型号具有耐溶剂特性,适合严苛的应用环境。
    - RoHS合规: 符合RoHS标准,环保无害。
    - AEC-Q200认证: 满足汽车行业严格的质量标准,提升了产品的市场竞争力。

    4. 应用案例和使用建议


    - 消费电子产品: 如平板电脑、智能手机等,要求高可靠性且小型化的设计。
    - 工业控制系统: 用于电源滤波、信号耦合等场合,需要耐温、耐久性好的电容器。
    - 汽车电子系统: 需要耐高温和高耐久性的电容器,如电池管理系统、车身控制系统等。
    使用建议:
    - 在选择电容器时,需考虑工作环境的温度和电流条件,确保电容器能够满足应用需求。
    - 在高频应用中,建议适当降低rms纹波电流以延长电容器的使用寿命。
    - 定期进行电路测试和维护,确保电容器正常运行。

    5. 兼容性和支持


    - 兼容性: LXV系列铝电解电容器与大多数常见的电路板设计兼容。
    - 支持和服务: 生产厂家提供详尽的技术文档和支持服务,包括定期的产品更新和技术咨询。

    6. 常见问题与解决方案


    - 问题1: 电容器漏电流过大。
    - 解决办法: 检查电路板设计,确保适当的布局和布线,避免过高的温度导致电容器老化。
    - 问题2: 电容器失效。
    - 解决办法: 确保正确选择额定电压和电容值,遵循制造商的安装指南和建议的工作条件。

    7. 总结和推荐


    LXV系列铝电解电容器以其低阻抗、耐高温、长寿命等特点,在多种应用领域中表现出色。无论是消费电子、工业控制还是汽车电子,LXV系列都是值得信赖的选择。鉴于其卓越的性能和广泛的应用范围,我们强烈推荐使用LXV系列电容器。

ELXV350EC3270MEB5D参数

参数
电容值 27μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 165mA@ 100kHz,66mA@ 120Hz
长*宽*高 5mm*11.5mm*13mm
通用封装 插件
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,散装

ELXV350EC3270MEB5D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ELXV350EC3270MEB5D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ELXV350EC3270MEB5D ELXV350EC3270MEB5D数据手册

ELXV350EC3270MEB5D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0553 ¥ 0.4685
3000+ $ 0.0495 ¥ 0.4115
8000+ $ 0.0462 ¥ 0.3843
25000+ $ 0.0436 ¥ 0.3568
50000+ $ 0.042 ¥ 0.3438
100000+ $ 0.0414 ¥ 0.3387
150000+ $ 0.0407 ¥ 0.3335
250000+ $ 0.0407 ¥ 0.3335
库存: 4000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 468.5
