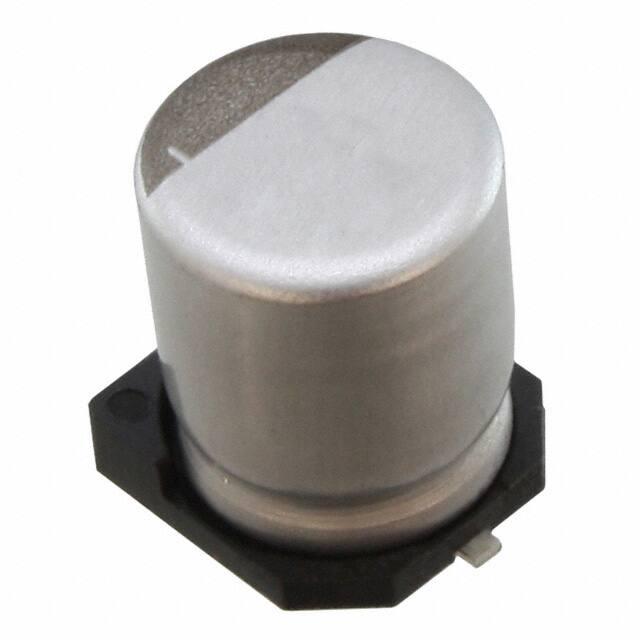

EMVY6R3ADA331MF80G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 6.3V ±20% 1000h@ 105°C 140mA@ 120Hz,280mA@ 100kHz 贴片安装 6.6mm*6.6mm*7.7mm
供应商型号: EMVY6R3ADA331MF80G
供应商: Master
标准整包数: 900
NIPPON CHEMI-CON 铝电解电容 EMVY6R3ADA331MF80G

EMVY6R3ADA331MF80G概述

    AIchipTM-MVYSeries表面贴装铝电解电容器技术手册

    产品简介


    AIchipTM-MVYSeries是Chemi-Con公司推出的一款适用于数字设备的低阻抗表面贴装铝电解电容器。尤其适合用于DC-DC转换器中。其产品具有105℃的工作温度范围,能够满足高温工作环境下的需求。其独特的溶剂耐受结构(除80Vdc和100Vdc外)和振动耐受设计,使得其在恶劣环境下也能保持稳定工作。

    技术参数


    - 工作温度范围:-55℃至+105℃(6.3Vdc至63Vdc),-40℃至+105℃(80Vdc及100Vdc)
    - 额定电压范围:6.3Vdc至100Vdc
    - 容差:±20%(M代码,20℃,120Hz)
    - 漏电流:I=0.01CV 或 3μA,取较大值(20℃,2分钟)
    - 损耗因数(tanδ):不同型号和额定电压有不同的最大值
    - 使用寿命:根据不同的温度和额定电压,可达到1000小时到5000小时不等
    - 尺寸:根据不同的型号,有不同的物理尺寸规格

    产品特点和优势


    AIchipTM-MVYSeries的主要优势包括:
    - 低阻抗:特别适合要求低阻抗的应用场合。
    - 高可靠性:在极端温度和振动条件下依然保持良好的稳定性。
    - 环保合规:符合RoHS2标准,无卤素材料。
    - 认证通过:符合AEC-Q200标准,确保了汽车电子领域的应用可靠性。

    应用案例和使用建议


    AIchipTM-MVYSeries广泛应用于各种数字设备中,尤其是DC-DC转换器。建议在需要长时间工作于高温环境下的应用中使用此系列电容器。此外,在电路设计时,应考虑到电容器的漏电流和温度特性,以避免过热导致的损坏。对于关键负载电路,可以考虑使用多个电容器并联以提高稳定性。

    兼容性和支持


    AIchipTM-MVYSeries可与其他电子元器件良好兼容。若需更详细的技术数据和测试报告,可联系Chemi-Con获取更多信息。制造商提供了全面的支持服务,包括技术咨询、售后保障等。

    常见问题与解决方案


    - 问题:在高温环境下工作时,电容器寿命减少。
    - 解决方法:通过降低交流纹波电流来延长电容器的使用寿命。具体可以通过调整电路设计,减少交流纹波电流的幅度。
    - 问题:电容器在高频率下工作不稳定。
    - 解决方法:选择适当型号的电容器,其频率特性更适合应用需求。必要时,可以增加散热措施以保证电容器的工作温度在安全范围内。

    总结和推荐


    综上所述,AIchipTM-MVYSeries是一款高性能、可靠性和耐用性都极佳的表面贴装铝电解电容器。它适用于高温环境下的数字设备,并具备出色的抗振动和溶剂能力。因此,强烈推荐此系列电容器用于对性能和可靠性要求较高的应用场合。

EMVY6R3ADA331MF80G参数

参数
电容值 330μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 140mA@ 120Hz,280mA@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 6.6mm*6.6mm*7.7mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EMVY6R3ADA331MF80G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EMVY6R3ADA331MF80G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EMVY6R3ADA331MF80G EMVY6R3ADA331MF80G数据手册

EMVY6R3ADA331MF80G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
900+ $ 0.1228 ¥ 1.0214
1800+ $ 0.121 ¥ 1.006
2700+ $ 0.1178 ¥ 0.9797
5400+ $ 0.1129 ¥ 0.9381
8100+ $ 0.1088 ¥ 0.9038
25200+ $ 0.1043 ¥ 0.8544
50400+ $ 0.1028 ¥ 0.8415
100800+ $ 0.1028 ¥ 0.8415
库存: 5299
起订量: 900 增量: 0
交货地:
最小起订量为:900
合计: ¥ 919.26
直接购买
加入购物车
