首页  >  产品百科  >  EKY-250ELL101MF11D

EKY-250ELL101MF11D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 100μF 25V ±20% 30mΩ 5000h@ 105°C 136mA@ 120Hz,340mA@ 100kHz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: J-CHEM-0027109
供应商: Chip1stop
标准整包数: 1

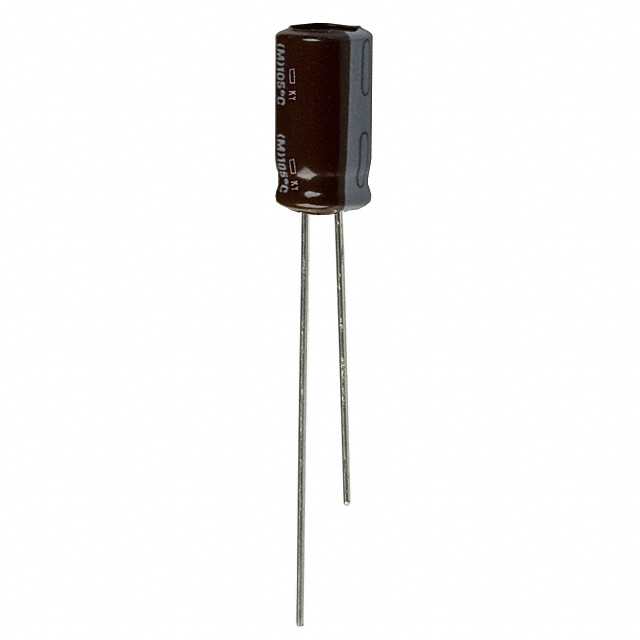

NIPPON CHEMI-CON 铝电解电容 EKY-250ELL101MF11D

EKY-250ELL101MF11D概述


    产品简介


    KYSeries 铝电解电容器是新一代的低阻抗产品,工作温度范围为-40℃至105℃,适用于各种高可靠性要求的应用场景。该系列电容器采用了创新的电解液,有效降低了等效串联电阻(ESR),提高了耐纹波电流能力,具备出色的长期稳定性。主要应用领域包括电源滤波、高频旁路及耦合电路等。

    技术参数


    - 温度范围:-40℃ 至 +105℃
    - 额定电压范围:6.3Vdc 至 100Vdc
    - 电容值公差:±20%
    - 泄漏电流:I=0.01CV 或 3µA,以较高者为准
    - 损耗因数(tanδ):
    - 6.3V:0.22
    - 10V:0.19
    - 16V:0.16
    - 25V:0.14
    - 35V:0.12
    - 50V:0.10
    - 63V:0.09
    - 80V:0.09
    - 100V:0.08
    - 低温特性:
    - 额定电压6.3V:Z(-25℃)/Z(+20℃) = 4
    - 额定电压10V:Z(-25℃)/Z(+20℃) = 3
    - 其余电压等级相同
    - 额定耐纹波电流:参见标准额定表
    - 产品寿命:符合标准耐久测试规格

    产品特点和优势


    1. 低阻抗:采用创新电解液,显著降低等效串联电阻(ESR)。
    2. 高耐纹波电流能力:额定温度105℃下的耐纹波电流高达10,000小时。
    3. 非溶剂抵抗型:不易受溶剂影响。
    4. RoHS2 合规:满足欧盟环保标准。
    5. 宽温度范围:能够在极端环境下稳定运行。

    应用案例和使用建议


    应用案例
    KYSeries 电容器在电源滤波应用中表现优异。例如,在一款高性能直流电源设计中,该电容器用于输出滤波环节,有效减少纹波电压,提高系统稳定性。此外,它也被广泛应用于通信设备、计算机电源、汽车电子等领域。
    使用建议
    - 在高频应用场合,建议选择额定纹波电流较高的型号,以确保电容器在高频工作时的稳定性。
    - 高温环境使用时,需要特别关注电容器的寿命和散热情况。可参考表中提供的耐纹波电流倍乘器,根据实际工作频率调整最大允许纹波电流,以延长使用寿命。
    - 对于长周期稳定性需求,建议进行定期检查和维护,以确保其持续可靠运行。

    兼容性和支持


    - 兼容性:该电容器可以与其他标准的铝电解电容器互换使用,但在具体项目中需要考虑与其它组件的匹配度。
    - 支持:制造商提供详尽的产品规格书和技术支持服务,用户可随时联系获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查电路板上的焊接质量;若无误,可能需要更换电容器。 |
    | 容量下降过快 | 确保在适宜的工作温度范围内使用,避免高温导致的容量下降。 |
    | 震荡现象 | 在电源电路中加入合适的滤波元件,以减小震荡。 |

    总结和推荐


    KYSeries 铝电解电容器凭借其卓越的低阻抗特性、高耐纹波电流能力和宽温度范围,成为多种高可靠性应用场景的理想选择。特别是对于要求极高稳定性的工业和汽车电子产品来说,这一系列电容器具有显著的优势。然而,对于对低温性能有特殊要求的应用,需注意电容器在低温条件下的性能变化。总体而言,KYSeries 铝电解电容器是一款值得推荐的优质产品。

EKY-250ELL101MF11D参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 30mΩ
纹波电流 136mA@ 120Hz,340mA@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

EKY-250ELL101MF11D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKY-250ELL101MF11D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKY-250ELL101MF11D EKY-250ELL101MF11D数据手册

EKY-250ELL101MF11D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.1428 ¥ 1.2067
50+ $ 0.1071 ¥ 0.905
100+ $ 0.1 ¥ 0.8447
200+ $ 0.0915 ¥ 0.7728
500+ $ 0.0781 ¥ 0.6601
1000+ $ 0.074 ¥ 0.6255
库存: 23772
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 30.16
直接购买
加入购物车
