首页  >  产品百科  >  EMVA630ARA331MKG5S

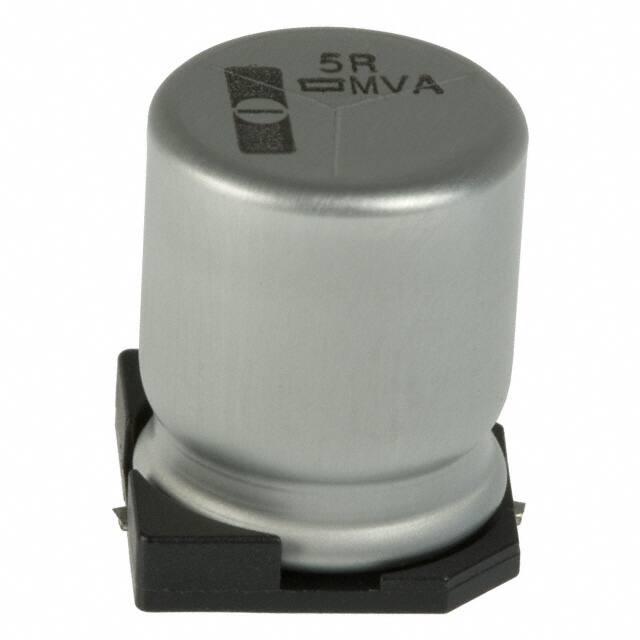

EMVA630ARA331MKG5S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 63V ±20% 2000h@ 85°C 1.08A@ 100 kHz,720mA@ 120Hz 贴片安装 13mm*13mm*16mm
供应商型号: 661-EMVA630ARA331MKG
供应商: Mouser
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 EMVA630ARA331MKG5S

EMVA630ARA331MKG5S概述

    AlchipTM-MVASeries 电解铝电容器产品手册

    1. 产品简介


    AlchipTM-MVASeries 是一款高性能表面贴装铝电解电容器,提供多种尺寸(直径范围从φ4 到 φ18 毫米),适用于各种需要紧凑设计的应用。该系列产品具有高耐热性、低泄漏电流和优良的电气特性,广泛应用于消费电子、工业自动化、通信设备等多个领域。

    2. 技术参数


    - 温度范围: -40°C 至 +85°C
    - 额定电压范围: 4V 至 450Vdc
    - 电容精度: ±20%(在 20°C, 120Hz 下)
    - 泄露电流:
    - 额定电压 ≤ 100V:D55至JA0: I=0.01CV 或 3μA,取较大者
    - 额定电压 > 100V:KE0至MN0: I=0.04CV + 100μA 最大值
    - 损耗因子 (tanδ):
    - 4V 至 100V:D55至JA0 最大为 0.42
    - 160V 至 450V:KE0至MN0 最大为 0.25
    - 耐久性: 在 85°C 条件下工作 2000 小时后仍能满足标准要求
    - 尺寸: 多种型号可选,详见技术手册

    3. 产品特点和优势


    - 兼容性: 大多数型号支持高达 450Vdc 的额定电压,适用于高压应用
    - 稳定性: 优秀的低温特性,适合在极端环境下使用
    - 兼容溶剂: 除 100V 至 450Vdc 范围外的所有型号都具有溶剂抵抗能力
    - 环保: RoHS2 兼容,符合欧盟环保标准
    - 耐用性: 2000 小时耐久性测试,确保长期稳定运行

    4. 应用案例和使用建议


    - 消费电子产品: 如智能手机、平板电脑,可以利用其小体积和高可靠性提升设备的整体性能。
    - 工业设备: 用于工业自动化系统中,其高耐热性和耐用性是关键因素。
    - 电源供应: 可以承受较高的额定电压,适合在电源转换和滤波电路中使用。
    - 建议使用: 使用前请参考具体应用场景的温度、电压和频率要求,选择合适的型号。确保安装过程中电容器正确接地,避免过热损坏。

    5. 兼容性和支持


    - 兼容性: 该系列产品与其他电子元件兼容良好,可应用于广泛的电路设计中。
    - 支持: 厂商提供详尽的技术文档和支持服务,确保用户能够高效地使用该产品。

    6. 常见问题与解决方案


    - 问题: 泄露电流过高。
    - 解决方案: 检查安装是否正确,确认电容器工作环境是否符合规范。如果仍然存在,更换新的电容器。
    - 问题: 安装过程中破损。
    - 解决方案: 确认电容器未受到物理损坏。检查电路板上的焊点是否足够牢固,必要时重新焊接。

    7. 总结和推荐


    AlchipTM-MVASeries 作为一款高质量的表面贴装铝电解电容器,在设计和性能方面表现出色,非常适合对可靠性有高要求的应用场合。无论是小型便携设备还是大型工业系统,这款电容器都能提供卓越的表现。总体来说,强烈推荐在各类设计中使用 AlchipTM-MVASeries 产品。

EMVA630ARA331MKG5S参数

参数
电容值 330μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.08A@ 100 kHz,720mA@ 120Hz
工作寿命 2000h@ 85°C
长*宽*高 13mm*13mm*16mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EMVA630ARA331MKG5S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EMVA630ARA331MKG5S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EMVA630ARA331MKG5S EMVA630ARA331MKG5S数据手册

EMVA630ARA331MKG5S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9215 ¥ 33.1367
10+ $ 2.6795 ¥ 22.6418
50+ $ 2.3112 ¥ 19.5296
100+ $ 1.5876 ¥ 13.4152
200+ $ 1.5768 ¥ 13.324
5000+ $ 1.4175 ¥ 11.9779
库存: 848
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.13
