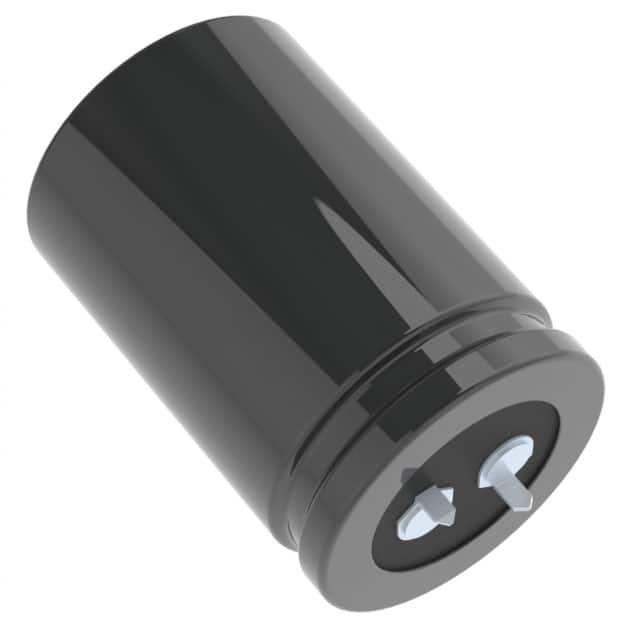

ELHS451VSN681MA50S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 680μF 450V ±20% 5000h@ 105°C 2.22A@ 120Hz,3.1746A@ 50 kHz 卡入式安装,按扣安装,通孔安装 35mm*50mm*52.5mm
供应商型号: 661-ELHS451VSN681MA5
供应商: Mouser
标准整包数: 1

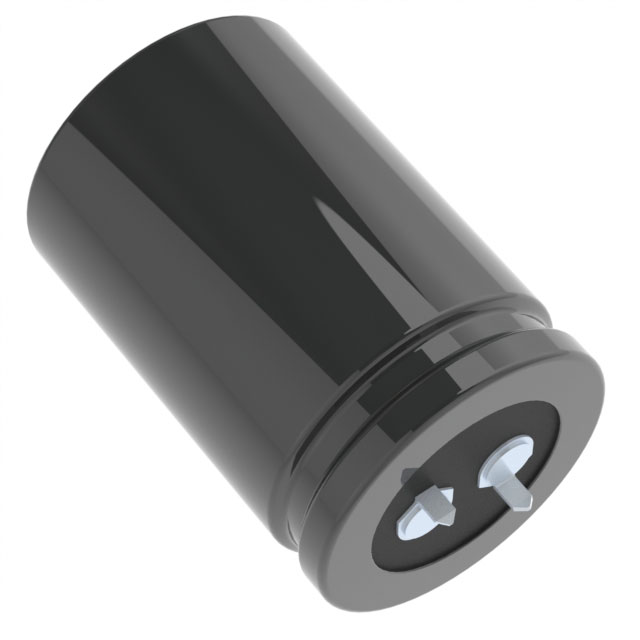

NIPPON CHEMI-CON 铝电解电容 ELHS451VSN681MA50S

ELHS451VSN681MA50S概述

    电子元器件产品技术手册:长寿命铝电解电容器

    产品简介


    本手册介绍的电子元器件是长寿命铝电解电容器系列——LHS系列产品,特别设计用于在极端温度条件下工作的场景。这类电容器具有高耐热性能(最高可达105℃),并且具备极高的使用寿命及稳定性。该产品广泛应用于太阳能发电系统、逆变器控制、开关电源等领域,以满足高性能要求。

    技术参数


    | 参数类别 | 技术规格 |

    | 温度范围 | -40℃至+105℃ |
    | 额定电压范围 | 450Vdc 至 500Vdc |
    | 容量公差 | ±20% (在20℃,120Hz条件下) |
    | 漏电流 | I ≤ 3CV,其中I为最大漏电流(µA),C为标称电容值(µF),V为额定电压值(V)(在20℃,通电5分钟后测量) |
    | 失效因子(tanδ) | 最大值为0.20(在20℃,120Hz条件下) |
    | 低温特性 | 最大阻抗比 Z(-25℃)/Z(+20℃) = 8 |
    | 额定电流等级 | 按不同容量分为多个等级 |
    | 质保寿命 | 在无电压情况下暴露于105℃环境中1000小时后恢复至20℃,电容变化不大于初始值的±15%,tanδ变化不大于初始值的150% |

    产品特点和优势


    1. 长寿命设计:在105℃下可承受高达5000小时的额定纹波电流。
    2. 宽广的工作温度范围:适应恶劣环境,如工业控制和新能源领域。
    3. 高可靠性和稳定性:通过严格的耐久性测试确保长期运行的稳定性。
    4. 非溶剂型:无溶剂污染风险,适合环保需求高的应用场合。
    5. 符合RoHS标准:满足环保法规要求,绿色环保。

    应用案例和使用建议


    LHS系列电容器因其优异的性能被广泛应用于太阳能发电系统和高频逆变电路中。例如,在光伏电站中作为储能单元,能有效平滑电流波动并提升整体效率;在开关电源里则可显著改善瞬态响应特性。为了更好地发挥其性能,建议:
    - 尽量减少工作环境中的热量积聚,必要时增加散热措施;
    - 确保操作电压不超过额定值,并合理规划电路布局以降低内阻抗损失。

    兼容性和支持


    LHS系列电容器可直接替代其他品牌同型号产品,且支持多种定制化规格。制造商提供全面的技术支持服务,包括样品提供、技术咨询及售后维护等。

    常见问题与解决方案


    1. 问:如何判断电容器是否达到使用寿命极限?
    答:定期检测电容值、漏电流及失效率,若发现明显偏差即需更换新件。

    2. 问:为什么会出现过热现象?
    答:可能由于安装不当或负载过大引起,请检查接线是否牢固以及负载分配是否均匀。
    3. 问:能否长时间暴露于高温环境中而不影响性能?
    答:尽管设计上允许一定程度的耐高温能力,但仍需遵循手册指导进行规范操作,避免超出极限条件。

    总结和推荐


    总体而言,LHS系列长寿命铝电解电容器凭借出色的品质表现和技术指标,在众多应用场景中展现出强大的竞争优势。它不仅能够应对严苛的工作环境,还具有良好的性价比。因此,对于需要高可靠性解决方案的设计工程师来说,这是一款值得信赖的选择。强烈推荐使用该系列产品来构建高效稳定的电力管理系统。

ELHS451VSN681MA50S参数

参数
电容值 680μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.22A@ 120Hz,3.1746A@ 50 kHz
工作寿命 5000h@ 105°C
长*宽*高 35mm*50mm*52.5mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ELHS451VSN681MA50S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ELHS451VSN681MA50S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ELHS451VSN681MA50S ELHS451VSN681MA50S数据手册

ELHS451VSN681MA50S封装设计

查看详情并下载
Symbol
Footprint
3D Model
