EKMG500ELL221MJC5S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 220μF 50V ±20% 1000h@ 105°C 300mA@ 120Hz,450mA@ 100kHz 通孔安装 10mm*12.5mm*14mm
供应商型号: ET-1304275
供应商: 海外现货
标准整包数: 1

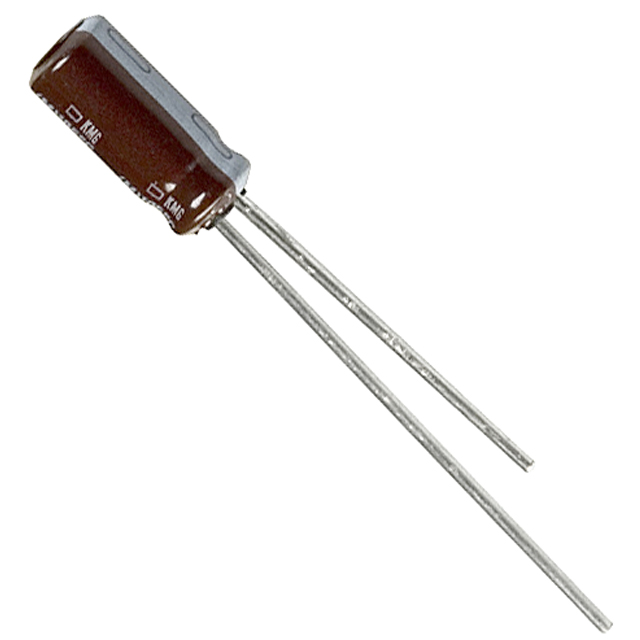

NIPPON CHEMI-CON 铝电解电容 EKMG500ELL221MJC5S

EKMG500ELL221MJC5S概述

    KMG Series Miniature Aluminum Electrolytic Capacitors

    产品简介


    KMG系列微型铝电解电容器是专为要求小型化和高性能的应用设计的电容器。这类电容器以其高可靠性、宽温度范围和良好的电气性能,在多种工业和消费电子产品中得到广泛应用。它们广泛应用于音频设备、电源管理、工业自动化和汽车电子等领域。

    技术参数


    - 温度范围: -55℃至+105℃(适用于6.3至100Vdc),-40℃至+105℃(适用于160至400Vdc),-25℃至+105℃(适用于450Vdc)
    - 额定电压范围: 6.3Vdc至450Vdc
    - 容值公差: ±20%(M)
    - 泄漏电流:
    - 6.3至100Vdc:1分钟后,\( I = \max(0.03CV, 4\mu A) \)
    - 160至450Vdc:5分钟后,\( I = \max(0.03CV + 15\mu A, 0.02CV + 25\mu A) \)
    - 损耗因子(tanδ): 额定电压下,最大损耗因子随额定电压的变化而变化,详见数据表
    - 阻抗比(低温度特性): 最大阻抗比随温度的变化而变化,详见数据表
    - 耐久性: 在105℃条件下施加额定纹波电流并保持1000小时(某些情况下需要2000小时)后,电容变化、损耗因子和泄漏电流均符合规定标准
    - 储存寿命: 在105℃无电压条件下存放1000小时后,电容变化、损耗因子和泄漏电流均符合规定标准

    产品特点和优势


    1. 高温性能: 能够在高达105℃的环境中稳定运行,适合高温环境下的应用。
    2. 高可靠性和长寿命: 经过严格的耐久性测试,确保长时间稳定工作。
    3. 宽工作范围: 能够适应宽广的电压范围和温度范围。
    4. 溶剂耐受性: 大部分型号对溶剂具有良好的抵抗力,仅极少数型号例外。
    5. 环保合规: 符合RoHS2标准,对环境友好。

    应用案例和使用建议


    KMG系列电容器广泛应用于各种电路中,例如音频放大器、开关电源、电机驱动和电动汽车的电池管理系统。为了优化这些电容器的性能,建议:
    - 在选择电容器时,确保其额定电压和容值能够满足具体电路的需求。
    - 确保电容器的安装和接线正确无误,避免因接线不当导致的过热或短路问题。
    - 在高频率应用中,考虑到纹波电流的影响,适当降低额定纹波电流以延长使用寿命。

    兼容性和支持


    KMG系列电容器具有良好的兼容性,可以与其他制造商的产品互换使用。厂商提供了详尽的技术支持,包括产品选型指导、应用咨询和技术文档,以帮助客户更好地理解和使用这些电容器。

    常见问题与解决方案


    1. 泄漏电流偏高: 可能是由于安装不当或接触不良引起。重新检查连接和焊接质量,必要时更换电容器。
    2. 温度过高导致性能下降: 减少电路中的纹波电流,避免长时间过载运行。
    3. 耐久性不达标: 检查电路设计,确保符合电容器的工作条件,如避免超过额定电压或容值。

    总结和推荐


    KMG系列微型铝电解电容器是一款高性能、高可靠性的电容器,具有广泛的适用范围和优良的性能指标。对于需要高耐久性和宽温度范围的应用场景,KMG系列电容器是理想的选择。强烈推荐在高可靠性要求和恶劣环境条件下使用。
    以上内容是对KMG系列微型铝电解电容器的全面介绍,涵盖了基本技术参数、优势、应用和常见问题解决方案。希望这些信息能够帮助您更好地了解和使用这款优质电容器。

EKMG500ELL221MJC5S参数

参数
电容值 220μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 300mA@ 120Hz,450mA@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 10mm*12.5mm*14mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKMG500ELL221MJC5S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMG500ELL221MJC5S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMG500ELL221MJC5S EKMG500ELL221MJC5S数据手册

EKMG500ELL221MJC5S封装设计

查看详情并下载
Symbol
Footprint
3D Model
