EPAG401ELL101ML30S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 100μF 400V ±20% 2000h@ 105°C 580mA@ 120Hz,870mA@ 100kHz 通孔安装 16mm*30mm*32mm
供应商型号: J-CHEM-0032262
供应商: Chip1stop
标准整包数: 1

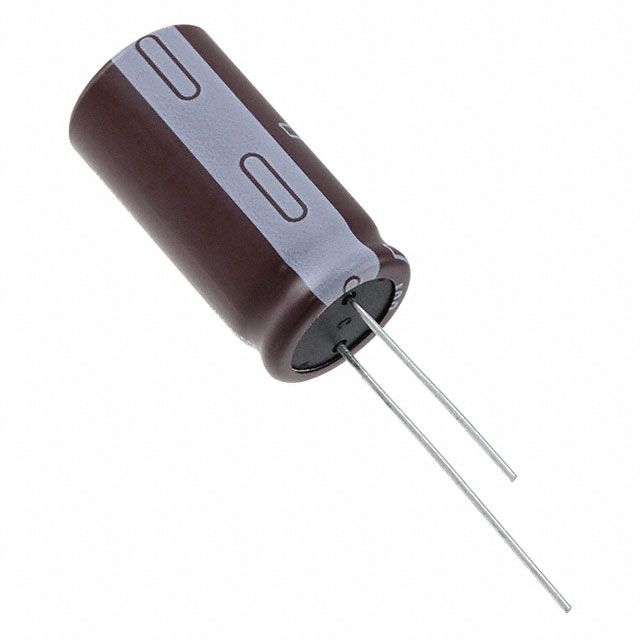

NIPPON CHEMI-CON 铝电解电容 EPAG401ELL101ML30S

EPAG401ELL101ML30S概述

    PAG Series Aluminum Electrolytic Capacitors: A Comprehensive Guide

    1. 产品简介


    PAG系列铝电解电容器是专为低轮廓电源应用设计的小型化高纹波电容器。其典型规格覆盖200至450Vdc的工作电压范围,电容值介于18至560μF之间。PAG系列电容器具备优异的耐纹波电流能力和高达105℃的工作温度,适用于多种电力电子设备中。

    2. 技术参数


    | 参数 | 规格 |

    | 工作电压范围 | 200至450Vdc |
    | 电容范围 | 18至560μF |
    | 工作温度范围 | -40至105℃ |
    | 最大纹波电流(@105℃, 120Hz) | 根据具体型号而不同 |
    | 耐压周期(@105℃,2000小时) | 额定值的±20% |
    | 损耗角正切 (tanδ) | 最大0.20 (20℃, 120Hz) |
    | 泄漏电流 | 根据公式计算得出 |

    3. 产品特点和优势


    PAG系列电容器具备以下显著特点和优势:
    - 小型化设计:尺寸减小至φ10至φ18,符合紧凑空间要求。
    - 高纹波能力:能够承受较大的纹波电流,提高系统稳定性和寿命。
    - 宽温区适应:可在-40至105℃范围内可靠运行,确保恶劣环境下的性能稳定。
    - 环保合规:符合RoHS2标准,减少对环境的影响。
    - 耐久性强:经过严格的高温老化测试,确保长寿命可靠性。

    4. 应用案例和使用建议


    PAG系列电容器广泛应用于低轮廓电源、开关电源、直流母线滤波器等场合。使用时,需注意选择适合的应用温度和工作电压等级,以确保最佳性能和使用寿命。例如,在高频率和高纹波电流条件下,应降低纹波电流,以延长电容器的寿命。

    5. 兼容性和支持


    PAG系列电容器与其他同类产品具有良好的兼容性,便于在现有系统中进行替换或升级。厂家提供详尽的技术支持和售后服务,包括产品咨询、技术支持和故障排除服务,确保客户得到满意的解决方案。

    6. 常见问题与解决方案


    - Q: 如何确定适合的电容器型号?
    - A: 根据实际应用所需的额定电压、电容值及工作环境,参照产品规格表选择合适的型号。

    - Q: 电容器如何避免过热损坏?
    - A: 在高纹波电流情况下,适当降低纹波电流,以控制内部发热,延长电容器寿命。
    - Q: 电容器在长时间存储后需要预处理吗?
    - A: 存储超过1000小时后,需在20℃环境下恢复电容器,并按JIS C 5101-4标准进行预处理,以确保其性能稳定。

    7. 总结和推荐


    PAG系列铝电解电容器以其高可靠性、宽温区适应能力和优良的耐纹波电流性能,在众多应用中表现出色。无论是用于开关电源还是其他电力电子设备中,都是理想的选择。我们强烈推荐使用PAG系列电容器,以满足您的高性能需求。

EPAG401ELL101ML30S参数

参数
电容值 100μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 580mA@ 120Hz,870mA@ 100kHz
长*宽*高 16mm*30mm*32mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EPAG401ELL101ML30S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EPAG401ELL101ML30S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EPAG401ELL101ML30S EPAG401ELL101ML30S数据手册
