首页  >  产品百科  >  HHXD250ARA331MJA0G

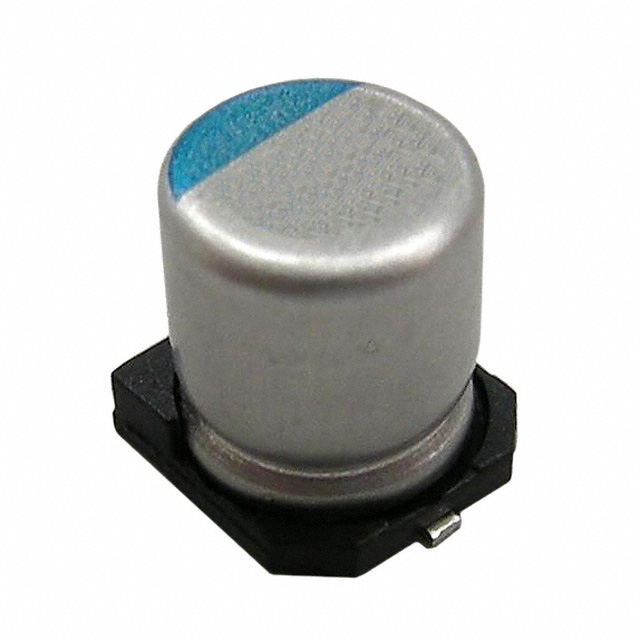

HHXD250ARA331MJA0G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 25V ±20% 20mΩ 5000h 2.5A 贴片安装 10mm(长度)*10mm(宽度)
供应商型号: CSJ-ST64135122
供应商: 海外现货
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 HHXD250ARA331MJA0G

HHXD250ARA331MJA0G概述

    HXD Series Conductive Polymer Hybrid Aluminum Electrolytic Capacitors

    1. 产品简介


    HXD系列导电聚合物混合铝电解电容器是一种高性能的电子元件,广泛应用于高可靠性领域,如汽车设备、基站设备等。该系列电容器通过结合固态电解质和液态电解质的优点,实现了高可靠性和高电压耐受能力。适用于需要长寿命和高稳定性的应用场景。

    2. 技术参数


    - 温度范围: -55°C至+105°C
    - 额定电压范围: 16Vdc至80Vdc
    - 电容范围: 6.8μF至560μF
    - 额定纹波电流: 5,000至10,000小时@105°C
    - 泄漏电流: I = max(0.01CV, 3μA)
    - 损耗因数 (tanδ): 额定电压16V至80V时,最大为0.16至0.08
    - 耐久性: 在105°C下应用额定纹波电流10,000小时后,电容变化≤±30%,D.F. (tanδ) ≤ 200%,ESR ≤ 200%
    - 存储寿命: 1,000小时@105°C无电压暴露后,电容变化≤±30%,D.F. (tanδ) ≤ 200%,ESR ≤ 200%
    - 偏置湿度测试: 在85°C,85%RH下暴露2,000小时后,外观无显著损坏,电容变化≤±30%,D.F. (tanδ) ≤ 200%,ESR ≤ 200%

    3. 产品特点和优势


    HXD系列电容器具备以下特点和优势:
    - 高可靠性: 采用固态电解质和液态电解质混合技术,确保了极高的可靠性。
    - 高温耐受: 能够在-55°C至+105°C的宽温度范围内工作。
    - 高电压耐受: 额定电压范围从16Vdc到80Vdc。
    - 优异的频率响应: 适合高频应用。
    - RoHS2认证: 符合欧盟环保标准。
    - 无卤素: 减少了对环境的影响。
    - 符合AEC-Q200标准: 确保产品质量和性能。

    4. 应用案例和使用建议


    HXD系列电容器常用于汽车设备、基站设备、工业控制设备等领域。例如,在车载音响系统中,HXD系列电容器可以提供稳定的电源滤波效果,提高系统的整体稳定性。在基站设备中,它们可以应对高功率和高温度环境的要求。
    使用建议:
    - 在高湿度环境下使用时,注意保持良好的散热设计,以避免电容内部的温升过高。
    - 定期进行检查和维护,确保电容器处于最佳工作状态。

    5. 兼容性和支持


    HXD系列电容器设计上兼容广泛的电子设备和电路板布局。厂商提供详尽的技术支持,包括产品规格咨询、安装指导和故障排查等服务。具体细节请参考产品说明书或联系厂商获取更多资料。

    6. 常见问题与解决方案


    - Q: 如何判断HXD系列电容器是否损坏?
    A: 可以通过测量电容值、漏电流和ESR来判断。如果这些参数超出额定范围,可能是电容器已经损坏。

    - Q: 为什么在某些情况下电容器会过热?
    A: 过载运行或不良散热可能导致电容器过热。建议增加散热措施,避免长时间过载运行。

    - Q: 如何确定HXD系列电容器的最佳使用条件?
    A: 请参考手册中的工作条件表,根据具体应用需求选择合适的电容器型号,并遵循厂商的使用指南。

    7. 总结和推荐


    HXD系列导电聚合物混合铝电解电容器以其高可靠性、宽温度范围、高电压耐受等特点,成为高可靠性应用场景的理想选择。该系列电容器的优异性能使其在市场上具有很强的竞争力。对于需要高稳定性和高可靠性的应用场合,强烈推荐使用HXD系列电容器。

HHXD250ARA331MJA0G参数

参数
电容值 330μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 20mΩ
纹波电流 2.5A
工作寿命 5000h
长*宽*高 10mm(长度)*10mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HHXD250ARA331MJA0G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

HHXD250ARA331MJA0G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON HHXD250ARA331MJA0G HHXD250ARA331MJA0G数据手册

HHXD250ARA331MJA0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
