首页  >  产品百科  >  EKZN6R3ELL221ME11D

EKZN6R3ELL221ME11D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 220μF 6.3V ±20% 6000h@ 105°C 172.5mA@ 120Hz,345mA@ 100kHz 通孔安装 5mm*11mm*12.5mm
供应商型号: 2504424
供应商: 海外现货
标准整包数: 1

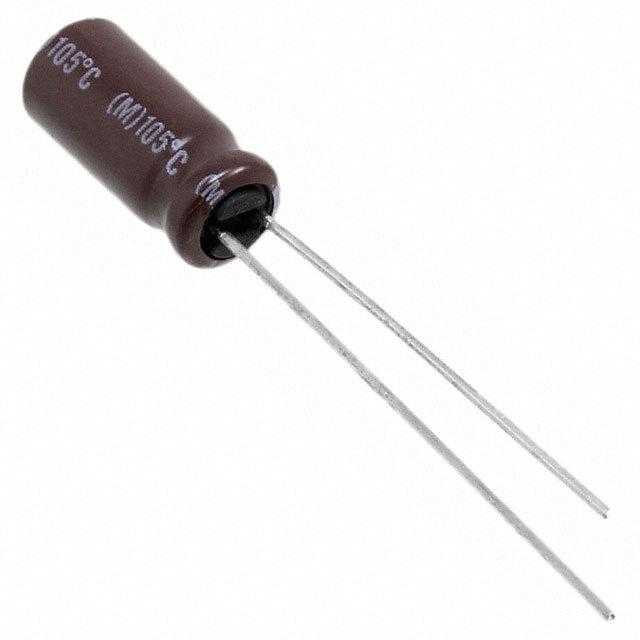

NIPPON CHEMI-CON 铝电解电容 EKZN6R3ELL221ME11D

EKZN6R3ELL221ME11D概述

    KZN系列铝电解电容器产品介绍

    产品简介


    KZN系列铝电解电容器是一种具有低阻抗特性的高稳定性产品,额定工作温度为105℃。该系列产品创新性地采用了高稳定性电解质,能承受较高的纹波电流并具备较长的工作寿命。这些电容器主要用于各类电子产品中,如电源、照明系统和通信设备等。

    技术参数


    - 工作电压范围: 6.3Vdc至100Vdc
    - 电容范围: 8.2μF至22,000μF
    - 工作温度范围: -40℃至+105℃
    - 耐久性: 在105℃下运行时,不同型号电容器的耐久时间为6,000至10,000小时(取决于额定电压和容量)
    - 损耗因子 (tanδ):
    - 6.3Vdc:0.22
    - 10Vdc:0.19
    - 16Vdc:0.16
    - 25Vdc:0.14
    - 35Vdc:0.12
    - 50Vdc:0.10
    - 63Vdc:0.09
    - 80Vdc:0.09
    - 100Vdc:0.08

    产品特点和优势


    - 高稳定性和长寿命: 高温环境下仍保持优异的性能和较长的工作寿命。
    - 高纹波电流承受能力: 适合在高频应用中使用。
    - 低损耗因子: 在宽频率范围内保持较低的损耗。
    - 环保认证: RoHS2认证,符合环保标准。

    应用案例和使用建议


    KZN系列铝电解电容器适用于各种电子设备,特别是在高要求的工业环境中,如电源管理系统和电机驱动系统。在设计电路时,建议使用适当的散热措施以延长电容器的工作寿命。
    - 示例: 在电源管理系统的输入滤波器中使用KZN电容器可以有效减少纹波电流的影响,提高系统的稳定性和可靠性。
    - 使用建议: 确保电容器的工作温度不超过105℃,并根据具体应用选择合适的电容值和工作电压。

    兼容性和支持


    KZN系列电容器与大多数标准电路板设计兼容,且适用于各类焊接和组装工艺。制造商提供详尽的技术支持和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    - 问题: 电容器在高温下出现过热现象。
    - 解决方案: 确保电路设计中留有足够的散热空间,并使用散热片或风扇进行辅助散热。
    - 问题: 电容器使用寿命短。
    - 解决方案: 减少纹波电流的幅度,或者降低工作温度以延长使用寿命。

    总结和推荐


    KZN系列铝电解电容器凭借其卓越的稳定性和长寿命,在高要求的应用场景中表现出色。其独特的技术和优势使其成为众多电子设备的理想选择。强烈推荐在需要高性能电容器的项目中使用此产品。

EKZN6R3ELL221ME11D参数

参数
电容值 220μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 6000h@ 105°C
纹波电流 172.5mA@ 120Hz,345mA@ 100kHz
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKZN6R3ELL221ME11D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZN6R3ELL221ME11D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZN6R3ELL221ME11D EKZN6R3ELL221ME11D数据手册

EKZN6R3ELL221ME11D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.1629
10+ ¥ 1.0431
100+ ¥ 0.881
500+ ¥ 0.8458
1000+ ¥ 0.7894
2000+ ¥ 0.7753
4000+ ¥ 0.7753
库存: 1136
起订量: 48 增量: 0
交货地:
最小起订量为:10
合计: ¥ 10.43
直接购买
加入购物车
