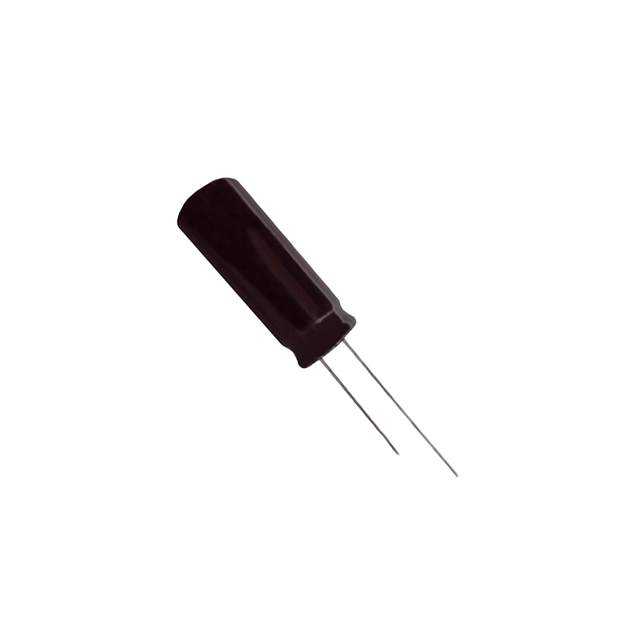

EGXF350ELL272MU30S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 2.7mF 35V ±20% 20mΩ@ 100kHz 3000h@ 125°C 2.318A@ 120Hz 插件,D14.5xL30mm 通孔安装 31.5mm(高度)
供应商型号: 565-EGXF350ELL272MU30S-ND
供应商: Digi-Key
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 EGXF350ELL272MU30S

EGXF350ELL272MU30S概述

    高频耐热铝电解电容器 — GXF系列

    产品简介


    GXFSeries 是一款高性能铝电解电容器,是GX系列的升级版本。该系列产品具有高耐纹波电流能力,适用于汽车模块、网络设备及其他高温应用环境。此外,GXF系列电容器具备出色的耐溶剂性能(除160至400Vdc外),并且符合RoHS2标准和AEC-Q200标准。

    技术参数


    - 温度范围:-40°C 至 +125°C
    - 额定电压范围:25Vdc 至 400Vdc
    - 电容精度:±20%
    - 泄漏电流:
    - 25V 至 100Vdc:I = 0.03CV 或 4μA(取较大者)
    - 160V 至 400Vdc:CV ≤ 1,000 时,I = 0.1CV + 40;CV > 1,000 时,I = 0.04CV + 100
    - 损耗因数 (tanδ):
    - 不同额定电压下损耗因数各不相同,具体数值可参见上文表格。
    - 阻抗:
    - 在不同额定电压下,低温(-40°C)与常温(+20°C)的阻抗比值有明显差异。

    产品特点和优势


    1. 高耐纹波电流能力:GXF系列能够承受高达125°C的高温环境,具备出色的耐纹波电流能力。
    2. 耐溶剂性:绝大多数型号都具备良好的耐溶剂性能,确保在恶劣环境中稳定工作。
    3. 低损耗:采用优质材料,确保电容器在高频条件下具备较低的损耗,从而提升整体能效。
    4. 长寿命:满足特定的使用寿命要求,在长时间高负载情况下依然可靠。

    应用案例和使用建议


    1. 汽车模块:GXF系列广泛应用于汽车的控制系统模块中,尤其是在发动机管理系统和车载音响系统等需要高可靠性、高温度耐受性的场合。
    2. 网络设备:该系列电容器适用于通信设备、服务器等对电源稳定性要求较高的场合。
    3. 建议使用:在选择适合的应用环境时,要考虑到电容器的工作温度、额定电压以及电容大小等因素,以确保最佳效果。

    兼容性和支持


    - 兼容性:GXF系列与其他标准电路设计兼容,可以方便地集成到现有系统中。
    - 厂商支持:Chemical公司提供详尽的产品文档和技术支持,包括产品测试数据和详细的应用指南。

    常见问题与解决方案


    1. 泄漏电流过大
    - 解决方法:检查电路连接是否正常,确保电容器没有受到物理损伤。如仍未解决问题,建议更换电容器。
    2. 电容变化超过预期
    - 解决方法:确认安装环境的温度是否超出规定范围。若是在极端条件下使用,请选择更高额定电压和容量的型号。

    总结和推荐


    GXFSeries是一款集高性能、高可靠性于一身的铝电解电容器,适用于多种高温环境下的应用。其卓越的耐纹波电流能力和良好的兼容性使得其在各类工业应用中广受欢迎。对于需要长期稳定运行且环境温度较高的应用场合,我们强烈推荐使用GXFSeries系列电容器。如果您需要进一步的技术支持或详细产品资料,请联系Chemical公司的官方渠道。

EGXF350ELL272MU30S参数

参数
电容值 2.7mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 20mΩ@ 100kHz
纹波电流 2.318A@ 120Hz
工作寿命 3000h@ 125°C
长*宽*高 31.5mm(高度)
通用封装 插件,D14.5xL30mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EGXF350ELL272MU30S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EGXF350ELL272MU30S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EGXF350ELL272MU30S EGXF350ELL272MU30S数据手册

EGXF350ELL272MU30S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.277 ¥ 19.2407
10+ $ 1.5055 ¥ 12.7216
50+ $ 1.1762 ¥ 9.8437
100+ $ 1.0845 ¥ 9.076
500+ $ 0.916 ¥ 7.6659
1000+ $ 0.8587 ¥ 7.1866
2500+ $ 0.7942 ¥ 6.6467
5000+ $ 0.7526 ¥ 6.2985
库存: 990
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.24
直接购买
加入购物车
