HHXA500ARA470MHA0G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 47μF 50V ±20% 30mΩ 4000h@ 125°C 1.25A@ 100kHz SMD 贴片安装 8.3mm*8.3mm*10.3mm
供应商型号: HHXA500ARA470MHA0G
供应商: Master
标准整包数: 25

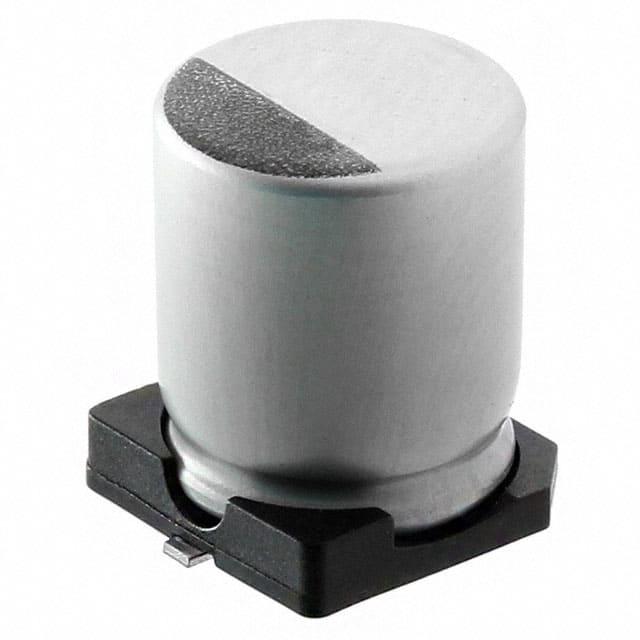

NIPPON CHEMI-CON 铝电解电容 HHXA500ARA470MHA0G

HHXA500ARA470MHA0G概述

    # HXASeries 高温高可靠铝电解电容器

    产品简介


    HXASeries 是一款专为高温和高可靠性应用设计的铝电解电容器。它采用混合电解质,实现了高可靠性和高电压性能。HXASeries 主要应用于汽车设备、基站设备等领域,能够满足严苛的工作环境要求。

    技术参数


    基本特性
    - 温度范围:-55°C 至 +125°C
    - 额定电压范围:80Vdc
    - 电容容差:±20%(M)(在20°C,120Hz下)
    - 漏电流:I = 0.01CV (I:最大漏电流,单位为μA;C:标称电容值,单位为μF;V:额定电压,单位为V)(在20°C下,静置2分钟后测量)
    电气特性
    - 损耗因子(tanδ):最大0.08(在20°C,120Hz下)
    - 低温特性(最大阻抗比)
    - Z(-25°C)/Z(+20°C) ≤ 1.5
    - Z(-55°C)/Z(+20°C) ≤ 2.0(在100kHz下)
    使用寿命与耐久性
    - 纹波电流承受能力:4,000小时(在125°C下)
    - 耐久性
    - 电容量变化:≤ ±30% 初始值
    - 损耗因子(tanδ):≤ 初始指定值的200%
    - 等效串联电阻(ESR):≤ 初始指定值的200%
    - 泄漏电流:≤ 初始指定值
    存储寿命
    - 存储条件:无电压状态下暴露于125°C环境1,000小时
    - 存储后电容量变化:≤ ±30% 初始值
    - 存储后损耗因子(tanδ):≤ 初始指定值的200%
    - 存储后ESR:≤ 初始指定值的200%
    - 存储后泄漏电流:≤ 初始指定值

    产品特点和优势


    HXASeries 的显著特点是其高可靠性和耐高温特性。该系列电容器通过混合电解质,有效提升了其在极端环境下的性能。此外,它符合RoHS2标准并采用无卤素设计,使其适用于多种严苛的应用场合,如汽车和基站设备。

    应用案例和使用建议


    HXASeries 适用于需要高度可靠性的应用场合,如汽车电子系统、通信基站设备等。根据手册中的示例,该电容器可用于稳压电源、滤波电路、信号耦合等多种电路中。为了确保最佳性能,建议在使用时参考产品手册中的推荐操作条件和电气参数,以避免过载和缩短使用寿命。

    兼容性和支持


    HXASeries 与市面上大多数标准电子元件具有良好的兼容性。如果需要进一步的技术细节和测试数据,可以联系Chemi-Con公司获取更多信息。厂商提供了全面的技术支持,包括使用指导、故障排查和售后服务,确保客户能够充分利用其优异性能。

    常见问题与解决方案


    - 问题1:电容器在高温环境下长时间使用后出现电容值下降。
    - 解决方案:确保电容器在使用过程中不超出额定工作条件,特别是在高温条件下应减少纹波电流的使用频率。

    - 问题2:电容器在储存过程中出现电容值变化。
    - 解决方案:电容器应在无电压条件下进行存储,并遵循推荐的存储条件,定期进行预处理。

    总结和推荐


    HXASeries 是一款非常优秀的铝电解电容器,具备高可靠性、耐高温和高纹波电流承受能力等特点,特别适合在汽车和通信基站等高端应用领域使用。经过综合评估,我们强烈推荐该系列产品,其优异的性能和广泛的适用性使其成为电子设计工程师的首选。

HHXA500ARA470MHA0G参数

参数
电容值 47μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 30mΩ
纹波电流 1.25A@ 100kHz
工作寿命 4000h@ 125°C
长*宽*高 8.3mm*8.3mm*10.3mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HHXA500ARA470MHA0G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

HHXA500ARA470MHA0G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON HHXA500ARA470MHA0G HHXA500ARA470MHA0G数据手册

HHXA500ARA470MHA0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.7222 ¥ 6.117
250+ $ 0.6704 ¥ 5.5737
500+ $ 0.6082 ¥ 5.0571
1000+ $ 0.5607 ¥ 4.6599
2500+ $ 0.5423 ¥ 4.4407
5000+ $ 0.5338 ¥ 4.3715
7500+ $ 0.5262 ¥ 4.3093
10000+ $ 0.5262 ¥ 4.3093
库存: 1250
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 152.92
直接购买
加入购物车
