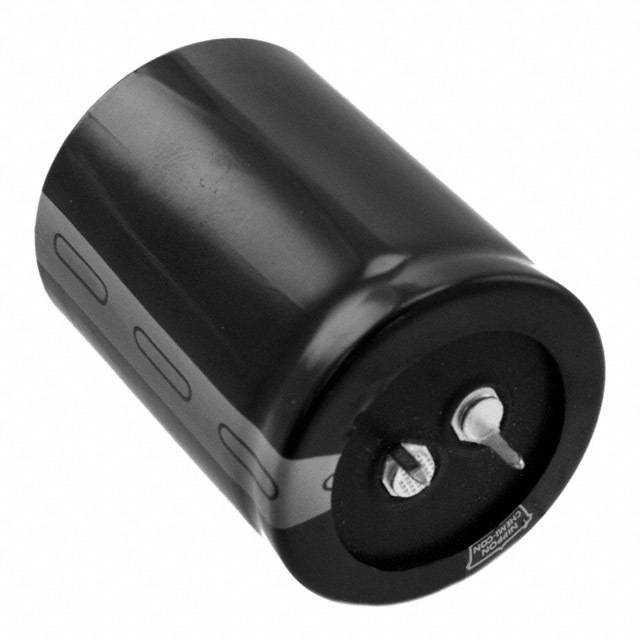

ESMQ351VSN821MA45S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 820μF 350V ±20% 2000h@ 85°C 3.25A@ 120Hz,4.648A@ 50kHz 卡入式安装,通孔安装 45mm(宽度)*45mm(高度)
供应商型号: ESMQ351VSN821MA45S
供应商: Master
标准整包数: 5
NIPPON CHEMI-CON 铝电解电容 ESMQ351VSN821MA45S

ESMQ351VSN821MA45S概述

    # 大容量铝电解电容器 SMQ 系列技术手册

    产品简介


    SMQ 系列大容量铝电解电容器专为高可靠性需求设计,具有优异的耐久性和低损耗特性。适用于工业控制、电源转换、照明系统及消费类电子产品等多种场景。其高耐压、大容量的特点使其成为储能、滤波和能量储存的理想选择。
    产品类型
    - 类型:标准插装式铝电解电容器
    - 适用温度范围:-25℃ 至 +85℃
    - 主要功能:提供大容量储能、低阻抗及高耐压能力
    应用领域
    - 工业控制设备
    - 开关电源模块
    - 不间断电源(UPS)
    - 消费类电子产品(如LED驱动)

    技术参数


    以下是SMQ系列电容器的关键技术规格和性能参数:
    | 参数项目 | 描述 |

    | 温度范围 | -25℃ 至 +85℃ |
    | 额定电压范围 | 160Vdc 至 450Vdc |
    | 容量容差 | ±20%(M) |
    | 泄漏电流 | I ≤ 3CV |
    | 损耗因子(tanδ) | 额定电压(Vdc)范围:
    160~250V: 0.15
    315~400V: 0.15
    420~450V: 0.20 |
    | 最大纹波电流 | 额定条件:85℃、120Hz |
    特殊性能
    - 寿命测试:在85℃下运行2000小时后,电容变化不超过初始值的±20%,损耗因子变化不超过初始值的200%。
    - 低温特性:最大阻抗比Z(-25℃)/Z(+20℃)范围为4至8(120Hz下测量)。

    产品特点和优势


    1. 大容量和高耐压:电容值覆盖范围广(82µF 至 3,900µF),额定电压范围从160V到450V。
    2. 优异的耐久性:在恶劣条件下表现出色,使用寿命长。
    3. 宽温域适应性:能够在极端温度下保持稳定的电气性能。
    4. 环保合规:符合RoHS2标准,无溶剂残留设计。
    5. 低阻抗特性:适合高频应用,提高系统效率。

    应用案例和使用建议


    典型应用场景
    1. 开关电源:用于输入滤波和储能,满足高纹波电流的需求。
    2. LED驱动电路:确保稳定供电并延长灯泡寿命。
    3. 工业控制:为控制系统提供高效的滤波与储能功能。
    使用建议
    - 在选择电容器时,应根据具体应用场景匹配合适的额定电压和容量。
    - 确保散热良好,特别是在高温环境下使用。
    - 尽量减少纹波电流的影响,以延长电容器的使用寿命。

    兼容性和支持


    - 兼容性:SMQ系列电容器与主流PCB焊盘设计兼容,便于安装和集成。
    - 支持服务:厂商提供详尽的技术文档和售后服务,确保客户在使用过程中得到充分支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器发热严重 | 降低纹波电流或改善散热设计 |
    | 电容器寿命不足 | 选用更高温稳定性型号或调整工作环境 |
    | 容量显著下降 | 检查是否超过使用寿命或受过热影响 |

    总结和推荐


    SMQ系列大容量铝电解电容器以其卓越的性能和广泛的应用场景,成为工业和消费领域的首选产品。其出色的耐久性、高可靠性以及环保设计使其在市场上极具竞争力。我们强烈推荐此产品用于需要高性能和长寿命的应用场景。
    通过合理选择型号并遵循使用建议,SMQ系列电容器可以为您的设计带来最佳的性能表现和经济效益。

ESMQ351VSN821MA45S参数

参数
电容值 820μF
额定电压 350V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 3.25A@ 120Hz,4.648A@ 50kHz
长*宽*高 45mm(宽度)*45mm(高度)
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ESMQ351VSN821MA45S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ESMQ351VSN821MA45S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ESMQ351VSN821MA45S ESMQ351VSN821MA45S数据手册

ESMQ351VSN821MA45S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 3.7835 ¥ 32.0462
50+ $ 3.4444 ¥ 28.6388
200+ $ 2.9998 ¥ 24.9289
400+ $ 2.8802 ¥ 23.5856
600+ $ 2.8274 ¥ 23.1536
1000+ $ 2.7325 ¥ 22.376
2600+ $ 2.7008 ¥ 22.1169
5000+ $ 2.7008 ¥ 22.1169
库存: 400
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 160.23
