EKYB630ELL180ME11D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 18μF 63V ±20% 5000h@ 105°C 220mA@ 100kHz,88mA@ 120Hz 通孔安装 12.5mm(高度)
供应商型号: ET-2504403
供应商: 海外现货
标准整包数: 1

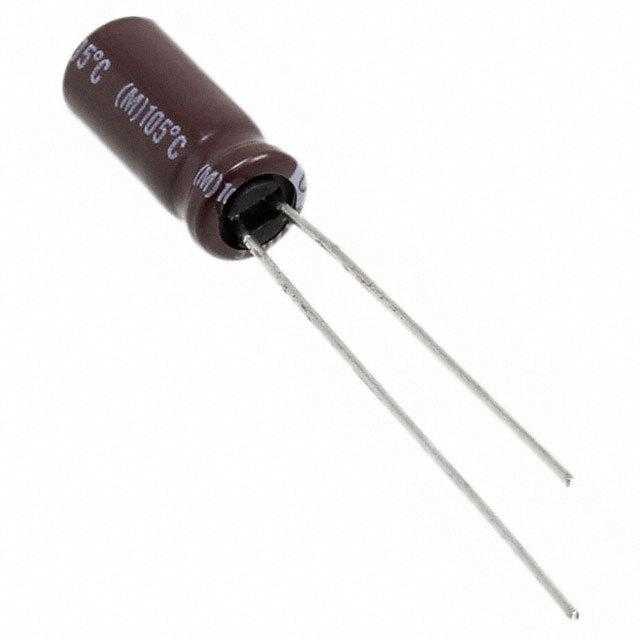

NIPPON CHEMI-CON 铝电解电容 EKYB630ELL180ME11D

EKYB630ELL180ME11D概述

    KYB Series Aluminum Electrolytic Capacitors

    产品简介


    KYB系列铝电解电容器是一款专为低阻抗、高纹波电流和长寿命设计的产品。源自KYA系列的技术创新,KYB系列通过采用新型电解液来减少阻抗,适用于各种严苛的应用环境。该系列产品具有非溶剂耐受型,符合RoHS2标准,能够满足不同行业对高性能、稳定性和环保的要求。

    技术参数


    - 温度范围:-40°C至+105°C
    - 额定电压范围:6.3Vdc至100Vdc
    - 电容容差:±20%(M)(20°C,120Hz)
    - 泄漏电流:I = 0.01CV 或 3µA,取大值
    - 损耗因数 (tanδ):
    - 额定电压 (Vdc): 6.3V 10V 16V 25V 35V 50V 63V 80V 100V
    - tanδ (最大): 0.22 0.19 0.16 0.14 0.12 0.10 0.09 0.09 0.08
    - 低温特性:
    - 额定电压 (Vdc): 6.3V 10V 16V 25V 35V 50V 63V 80V 100V
    - Z(-25°C)/Z(+20°C): 4 3 2 2 2 2 2 2 2
    - Z(-40°C)/Z(+20°C): 8 6 4 3 3 3 3 3 3 (120Hz)

    产品特点和优势


    - 低阻抗和高纹波电流:KYB系列采用先进的电解液技术,确保在高频下保持较低的阻抗,适合需要高纹波电流的应用场景。
    - 长寿命:能够在高温环境下工作10,000小时以上,远超同类产品。
    - 环保和安全:非溶剂耐受型,符合RoHS2标准,适用于各种环保要求严格的应用。
    - 稳定性和可靠性:良好的耐温性能和宽泛的工作电压范围,使其在多种环境中表现出色。

    应用案例和使用建议


    - 应用案例:KYB系列电容器广泛应用于电源滤波、电机驱动、汽车电子、通信设备等领域。
    - 使用建议:
    - 在高温环境下工作时,应适当降低工作电流以延长使用寿命。
    - 注意电容器的工作温度范围,避免超过105°C。
    - 确保正确的安装方式,避免过热和机械应力导致损坏。

    兼容性和支持


    - 兼容性:KYB系列电容器可与各种电子设备和系统兼容,提供多种尺寸和电压选项,满足不同的设计需求。
    - 支持:制造商提供详细的产品规格和技术支持文档,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题1:电容器在高温环境下工作时间缩短。
    - 解决方案:减少工作电流,降低内部加热。
    - 问题2:电容器出现泄漏电流增加的现象。
    - 解决方案:检查安装和连接是否正确,避免机械应力导致损坏。
    - 问题3:电容器容量变化过大。
    - 解决方案:确保工作条件符合规格书要求,避免超过额定电压和温度。

    总结和推荐


    KYB系列铝电解电容器以其低阻抗、高纹波电流和长寿命的特点,在众多应用中表现出色。其广泛的工作温度范围和多种规格选项,使得它成为各种电子设备的理想选择。鉴于其卓越的性能和稳定性,强烈推荐在高可靠性要求的应用中使用KYB系列电容器。

EKYB630ELL180ME11D参数

参数
电容值 18μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 220mA@ 100kHz,88mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 12.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

EKYB630ELL180ME11D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKYB630ELL180ME11D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKYB630ELL180ME11D EKYB630ELL180ME11D数据手册

EKYB630ELL180ME11D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.2404 ¥ 2.0192
100+ $ 0.1448 ¥ 1.2161
500+ $ 0.1103 ¥ 0.9266
1000+ $ 0.093 ¥ 0.7816
2000+ $ 0.0853 ¥ 0.7167
4000+ $ 0.0806 ¥ 0.6767
库存: 1462
起订量: 25 增量: 0
交货地:
最小起订量为:10
合计: ¥ 20.19
