EMHL350ARA331MJA0G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 35V ±20% 200mΩ 4000h 440mA 贴片安装 10mm(长度)*10mm(宽度)
供应商型号: 661-HL350ARA331MJA0G
供应商: Mouser
标准整包数: 1

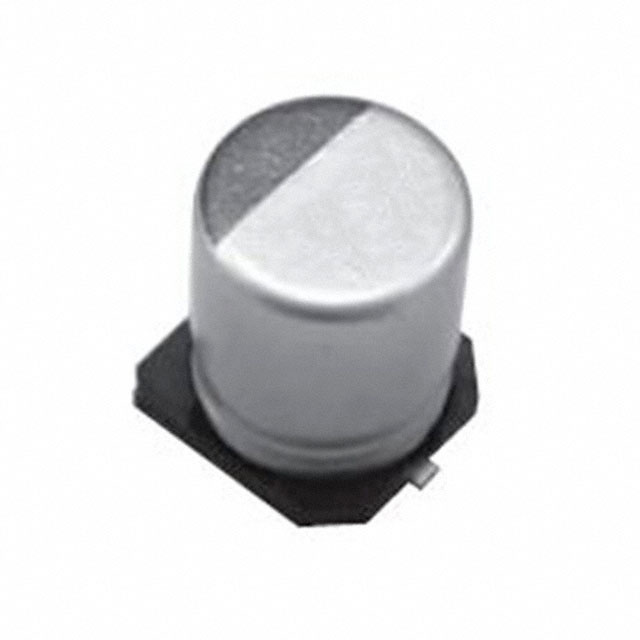

NIPPON CHEMI-CON 铝电解电容 EMHL350ARA331MJA0G

EMHL350ARA331MJA0G概述

    AIchipTM-MHLSeries 铝电解电容器技术手册

    产品简介


    AIchipTM-MHLSeries 是一款专门设计用于高温度应用领域的铝电解电容器。其尺寸更小且使用寿命延长,适用于汽车模块和其他高温应用场景。这些电容器具有高耐热性(最高可达125℃),并在各种环境条件下表现出色。此外,它们还具备溶剂抵抗性和抗震结构,符合RoHS标准并满足AEC-Q200规范的要求。

    技术参数


    以下是AIchipTM-MHLSeries电容器的技术规格和性能参数:
    - 温度范围:-40℃至+125℃
    - 额定电压范围:10Vdc 至 35Vdc
    - 电容范围:47µF 至 680µF
    - 电容容差:±20% (M)
    - 漏电流:I = 0.01CV (在20℃下,测量时间为2分钟)
    - 损耗因数 (tanδ):
    - 10Vdc:最大值为0.24
    - 16Vdc:最大值为0.20
    - 25Vdc:最大值为0.16
    - 35Vdc:最大值为0.14(在20℃下,频率为120Hz)
    - 低温特性(最大阻抗比):
    - 10Vdc:Z(-25℃)/Z(+20℃) = 3
    - 16Vdc:Z(-25℃)/Z(+20℃) = 2
    - 25Vdc:Z(-25℃)/Z(+20℃) = 2
    - 35Vdc:Z(-25℃)/Z(+20℃) = 2
    - Z(-40℃)/Z(+20℃):分别为6, 4, 4, 3
    - 耐久性:
    - 寿命:2,000 至 4,000 小时(在125℃下)
    - 电容变化:初始值的±30%
    - 损耗因数 (tanδ):初始值的300%
    - 漏电流:初始值
    - 储存寿命:
    - 寿命:1,000 小时(在125℃下,无电压)
    - 电容变化:初始值的±30%
    - 损耗因数 (tanδ):初始值的300%
    - 漏电流:初始值

    产品特点和优势


    AIchipTM-MHLSeries 的独特功能和优势包括:
    - 尺寸减小:与当前的MVH系列相比,尺寸更加紧凑,占用更少的空间。
    - 耐久性增强:在125℃下可实现2,000至4,000小时的长寿命。
    - 高温适应性:适用于-40℃至+125℃的宽温度范围,特别适合汽车模块和其他高温应用场景。
    - 抗震结构:具备溶剂抵抗性和抗震结构,适用于各种恶劣环境。
    - 环保合规:符合RoHS标准,并且AEC-Q200合规。

    应用案例和使用建议


    AIchipTM-MHLSeries 主要应用于汽车模块和其他高温度应用领域。例如,在汽车电子控制系统中,这些电容器能够承受高温度并提供稳定的电容性能。建议在选择合适的电容器时,考虑实际应用场景的需求,如所需的额定电压和电容值。
    - 汽车电子:适用于汽车引擎控制单元、传感器等需要稳定电容性能的场景。
    - 工业自动化:在需要高可靠性及稳定性的工业设备中作为关键部件。
    - 消费电子:应用于高集成度的小型化电子产品中,如便携式医疗设备、智能家居系统等。

    兼容性和支持


    AIchipTM-MHLSeries 可与其他电子元器件和设备无缝兼容。制造商提供了详细的产品规格和支持文档,如有疑问或技术支持需求,可以联系Chemicon公司获取更多详情和测试数据。

    常见问题与解决方案


    - 问:如何确定电容器的适用电压?
    答:根据应用场景所需的工作电压范围选择合适的电容器,通常建议工作电压不超过电容器额定电压的80%。

    - 问:如何避免电容器过热损坏?
    答:通过减少交流纹波电流来降低内部发热,使用频率倍增器(Frequency Multiplier)来调整工作频率,以确保电容器的安全运行。

    总结和推荐


    AIchipTM-MHLSeries 铝电解电容器凭借其优异的耐温性、长久的使用寿命和高可靠性,非常适合于高温度应用场景。其紧凑的设计和广泛的适用范围使其成为汽车电子、工业自动化和消费电子领域的理想选择。强烈推荐使用AIchipTM-MHLSeries电容器,特别是在对温度和稳定性要求较高的应用场景中。

EMHL350ARA331MJA0G参数

参数
电容值 330μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 200mΩ
纹波电流 440mA
工作寿命 4000h
长*宽*高 10mm(长度)*10mm(宽度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

EMHL350ARA331MJA0G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EMHL350ARA331MJA0G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EMHL350ARA331MJA0G EMHL350ARA331MJA0G数据手册

EMHL350ARA331MJA0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3455 ¥ 11.3695
10+ $ 0.8694 ¥ 7.3464
50+ $ 0.6457 ¥ 5.4562
100+ $ 0.5797 ¥ 4.8985
500+ $ 0.4558 ¥ 3.8512
1000+ $ 0.446 ¥ 3.769
2000+ $ 0.4115 ¥ 3.477
5000+ $ 0.3738 ¥ 3.1586
10000+ $ 0.3423 ¥ 2.8924
库存: 300
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.36
直接购买
加入购物车
