ELXY630ELL471ML25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 470μF 63V ±20% 8000h@ 105°C 1.48A@ 100kHz,740mA@ 120Hz 通孔安装 16mm*25mm*26.5mm
供应商型号: ELXY630ELL471ML25S
供应商: Master
标准整包数: 25

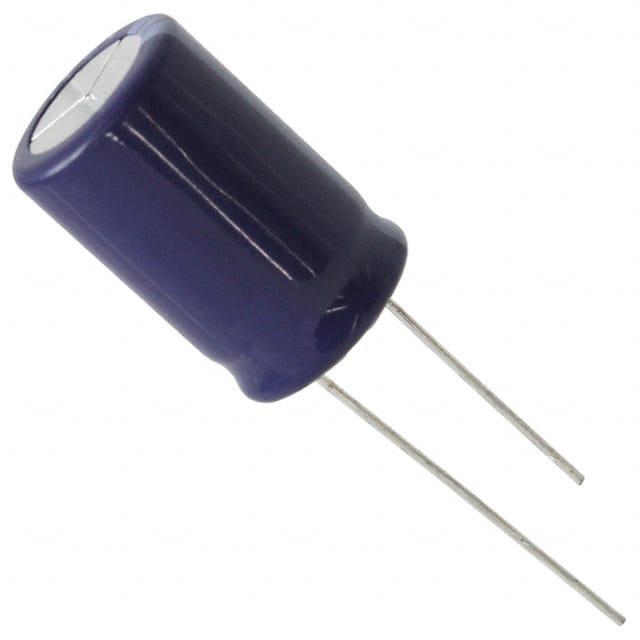

NIPPON CHEMI-CON 铝电解电容 ELXY630ELL471ML25S

ELXY630ELL471ML25S概述

    LXYSeries 铝电解电容器

    产品简介


    LXYSeries 是一种低阻抗铝电解电容器,设计工作温度可达105℃。这种电容器采用了创新电解液和新技术,显著提升了其耐久性和性能。LXYSeries 主要应用于各种高要求的应用场景,如汽车电子、工业控制、电源管理和LED照明等领域。

    技术参数


    - 温度范围:-55℃ 至 +105℃
    - 额定电压范围:10Vdc 至 63Vdc
    - 容值精度:±20%
    - 泄漏电流:I = 0.01CV 或 3μA,取较大者(I:最大泄漏电流;C:标称容量;V:额定电压)
    - 损耗因子(tanδ):
    - 10V:0.19
    - 16V:0.16
    - 25V:0.14
    - 35V:0.12
    - 50V:0.10
    - 63V:0.10
    - 长期耐久性:在105℃条件下,寿命可达2,000至8,000小时
    - 低温度特性:在-55℃时,最大阻抗比为3(10至50Vdc),6(63Vdc)

    产品特点和优势


    1. 低阻抗设计:适用于高频应用,降低系统总体阻抗。
    2. 耐高温:可在105℃环境下稳定运行。
    3. 高耐久性:出色的耐纹波电流性能,在高温环境下可运行数千小时。
    4. 环保合规:符合RoHS2标准,无毒环保材料。
    5. 通过AEC-Q200认证:适用于汽车行业标准。

    应用案例和使用建议


    - 汽车电子:用于车载音响系统、发动机控制系统等。
    - 工业控制:用于工业自动化设备中的电源滤波、信号耦合等。
    - LED照明:用于LED驱动电路中的储能和滤波。
    使用建议:
    - 在高功率应用中,选择合适的容值以确保低阻抗和稳定性。
    - 考虑到温度影响,建议在-55℃至105℃范围内进行工作测试,确保性能稳定。

    兼容性和支持


    - 兼容性:适用于多种标准连接方式,易于集成。
    - 支持和服务:由制造商提供详细的技术支持和售后保障。

    常见问题与解决方案


    1. 问题:电容器过热。
    - 解决方法:检查电路负载是否过高,减少纹波电流,改善散热条件。
    2. 问题:电容器失效。
    - 解决方法:检查电容器的工作温度是否超出额定范围,确认电容器安装是否正确。
    3. 问题:泄漏电流异常大。
    - 解决方法:检查电容器是否受到物理损伤或污染,更换损坏的电容器。

    总结和推荐


    LXYSeries 铝电解电容器凭借其低阻抗、高耐久性和宽温范围等特性,适用于多种高要求的应用场景。产品不仅符合严格的环保标准,还通过了行业认证。对于需要高性能和稳定性的应用,LXYSeries 是一个理想的选择。因此,我们强烈推荐在各种工业和汽车电子项目中采用LXYSeries电容器。

ELXY630ELL471ML25S参数

参数
电容值 470μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.48A@ 100kHz,740mA@ 120Hz
工作寿命 8000h@ 105°C
长*宽*高 16mm*25mm*26.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

ELXY630ELL471ML25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ELXY630ELL471ML25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ELXY630ELL471ML25S ELXY630ELL471ML25S数据手册

ELXY630ELL471ML25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.5957 ¥ 5.0456
250+ $ 0.5526 ¥ 4.5949
500+ $ 0.4873 ¥ 4.052
1000+ $ 0.4509 ¥ 3.7493
2500+ $ 0.4282 ¥ 3.5067
5000+ $ 0.4261 ¥ 3.4895
7500+ $ 0.424 ¥ 3.4722
10000+ $ 0.424 ¥ 3.4722
库存: 1680
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 126.14
直接购买
加入购物车
