EKY-350ETD331MJ16S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 35V ±20% 50mΩ 7000h@ 105°C 1.21A@ 100 kHz,605mA@ 120Hz 1210 通孔安装 10mm*16mm*17.5mm
供应商型号: 12M-EKY-350ETD331MJ16S
供应商: 云汉优选
标准整包数: 800

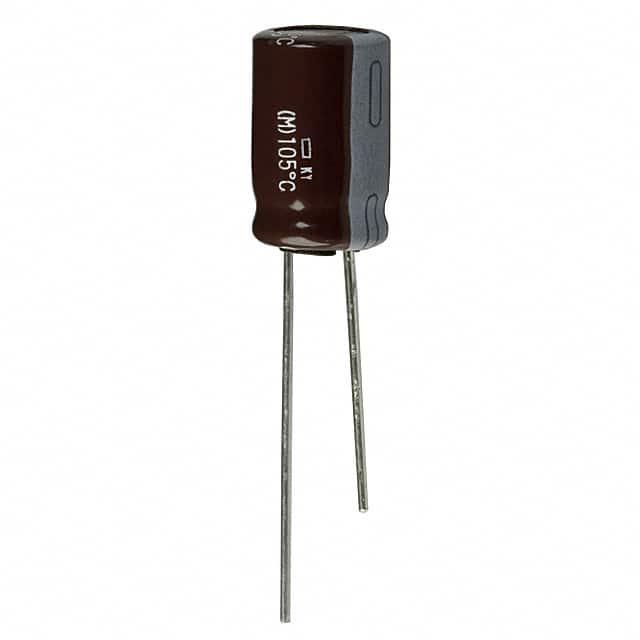

NIPPON CHEMI-CON 铝电解电容 EKY-350ETD331MJ16S

EKY-350ETD331MJ16S概述


    产品简介


    本产品为引线型低阻抗铝电解电容器,型号为C1001S,适用于高可靠性要求的应用场合。该电容器的主要特点在于采用低电阻电解液,实现低等效串联电阻(ESR)和低阻抗,同时具备长寿命及优异的温度特性。它主要应用于电源滤波、信号耦合、平滑电路等领域,广泛适用于各种电子产品,如通信设备、工业自动化控制、汽车电子和消费类电子产品等。

    技术参数


    | 参数 | 规格 |

    | 额定电压范围 | 6.3~100Vdc |
    | 静电容量范围 | 1.0μF ~ 18,000μF |
    | 尺寸代码 | 5×11 mm 到 18×40 mm |
    | 阻抗最大值(100kHz) | 0.012Ω~0.88Ω |
    | 额定纹波电流(105℃、100kHz) | 0.032Arms ~ 5.6Arms |
    | 温度特性 | -40℃ ~ +105℃ |
    | 静电容量容许差 | ±20% |
    | 损失角正切值(tanδ) | ≦初始值的±25% |

    产品特点和优势


    该款引线型低阻抗铝电解电容器的主要优势如下:
    1. 低阻抗和低ESR:由于采用了低电阻电解液,能够在高频条件下实现更低的阻抗,提升电路效率。
    2. 高可靠性:通过保证在105℃下的4,000至10,000小时的稳定工作时间,确保长期可靠性。
    3. 宽工作温度范围:能够在-40℃至+105℃的极端环境下稳定工作,适应各种恶劣条件。
    4. 优良的耐热性和抗振动性:适用于车载、工业控制等对机械强度和稳定性要求较高的场合。
    5. 低漏电流:漏电流小,有助于延长设备的整体使用寿命。

    应用案例和使用建议


    应用案例
    - 电源滤波:用于电源模块中,帮助滤除高频噪声,保证电源输出稳定。
    - 信号耦合:适用于模拟信号处理,提高信号传输的质量。
    - 平滑电路:在直流电源电路中使用,平滑纹波电压,保证负载电压稳定。
    使用建议
    1. 降纹波电流:在使用过程中要尽量降低纹波电流,因为纹波电流会导致电容器温度升高,从而影响其寿命。
    2. 散热措施:对于大功率应用,建议增加散热措施以维持电容器的工作温度在合理范围内。
    3. 定期检查:在应用环境中定期检查电容器的状态,及时更换老化的部件,以避免影响系统正常运行。

    兼容性和支持


    - 兼容性:此电容器可以与其他主流电子元器件和设备配合使用,具有广泛的兼容性。
    - 厂商支持:提供完善的售后服务和技术支持,包括详细的产品资料和使用指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致失效 | 定期检查并确保散热措施得当;降低纹波电流。 |
    | 漏电流过大 | 检查连接方式是否正确;确认是否在额定电压范围内使用。 |
    | 阻抗不符合预期 | 检查是否符合规定的温度和频率要求;重新校准测试仪器。 |

    总结和推荐


    总体而言,这款引线型低阻抗铝电解电容器凭借其低阻抗、低ESR、高可靠性及广泛的适用温度范围,成为多种应用的理想选择。尤其适合需要长时间稳定工作的高性能电子设备。其良好的兼容性和完善的售后服务也使得用户在选型时无需过多顾虑。
    推荐理由
    1. 高效节能:低ESR和低阻抗特性有助于提高系统的整体效率。
    2. 长寿命:在极端环境条件下仍能长时间可靠工作。
    3. 稳定性高:优异的温度特性和耐热性确保了在不同应用场合的稳定表现。
    因此,推荐使用这款C1001S型号的引线型低阻抗铝电解电容器。

EKY-350ETD331MJ16S参数

参数
电容值 330μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 50mΩ
纹波电流 1.21A@ 100 kHz,605mA@ 120Hz
工作寿命 7000h@ 105°C
长*宽*高 10mm*16mm*17.5mm
通用封装 1210
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

EKY-350ETD331MJ16S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKY-350ETD331MJ16S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKY-350ETD331MJ16S EKY-350ETD331MJ16S数据手册

EKY-350ETD331MJ16S封装设计

查看详情并下载
Symbol
Footprint
3D Model
