首页  >  产品百科  >  EKYB630ELL331MJ25S

EKYB630ELL331MJ25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 63V ±20% 10000h@ 105°C 1.55A@ 100 kHz,775mA@ 120Hz 通孔安装 10mm*25mm*27mm
供应商型号: EKYB630ELL331MJ25S
供应商: Master
标准整包数: 50

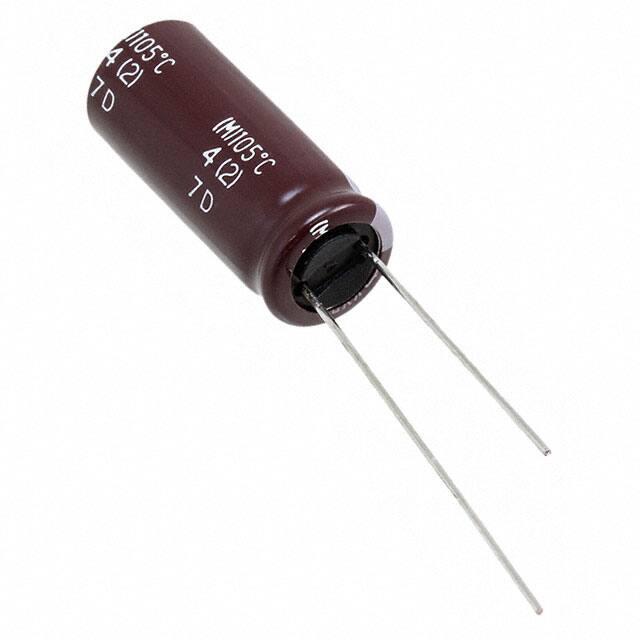

NIPPON CHEMI-CON 铝电解电容 EKYB630ELL331MJ25S

EKYB630ELL331MJ25S概述

    KYB Series Aluminum Electrolytic Capacitors

    1. 产品简介


    KYB系列铝电解电容器是专为低阻抗、高纹波电流和长寿命设计的产品,继承了KYA系列的优点。这款电容器采用了一种新型电解质,从而显著降低了阻抗。该系列电容器适合在极端温度条件下工作,具有良好的性能表现。

    2. 技术参数


    | 参数项 | 描述 |

    | 类别 | 铝电解电容器 |
    | 温度范围 | -40℃至+105℃ |
    | 额定电压范围 | 6.3VDC至100VDC |
    | 容量公差 | ±20%(M)(20℃, 120Hz) |
    | 漏电流 | I=0.01CV 或 3μA, 取较大者 |
    | 失效因子(tanδ) | 见下表 |
    | 最大耐受纹波电流 | 见下表 |
    失效率(tanδ):
    | 额定电压(Vdc) | 6.3V | 10V | 16V | 25V | 35V | 50V | 63V | 80V | 100V |
    ||
    | tanδ (Max.) | 0.22 | 0.19 | 0.16 | 0.14 | 0.12 | 0.10 | 0.09 | 0.09 | 0.08 |

    3. 产品特点和优势


    - 低阻抗:通过采用创新的电解质材料,显著降低电容器的阻抗。
    - 高纹波电流承受能力:在105℃环境下可承受高达10,000小时的纹波电流。
    - 非溶剂耐受型:不受溶剂影响,适应更多应用场景。
    - 符合RoHS2标准:环保合规,符合欧盟的RoHS标准。

    4. 应用案例和使用建议


    该电容器广泛应用于开关电源、逆变器和其他需要高纹波电流承受能力的电路中。在实际应用中,为了延长使用寿命,用户应避免长时间高电流运行以减少内部加热产生的损耗。建议使用时参考厂商提供的具体应用场景指导,并结合实际负载情况调整参数设置。

    5. 兼容性和支持


    - 兼容性:此款电容器与市面上主流的电子设备和电路板相兼容。
    - 厂商支持:厂商提供详细的技术文档、规格说明及技术支持,确保用户能够顺利进行安装和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温条件下电容器过热 | 减少电流负荷,提高散热效果 |
    | 电容器寿命短 | 降低纹波电流,选择合适的电容器 |
    | 电容器容量变化超出预期 | 检查焊接工艺,确保电容器正确安装 |
    | 电容器出现漏电流增大现象 | 检查电容器是否有损坏,必要时更换新品 |

    7. 总结和推荐


    KYB系列铝电解电容器以其出色的低阻抗、高纹波电流承受能力和长寿命而备受青睐。适用于多种高性能需求的应用场景。鉴于其卓越的性能和广泛的适用性,强烈推荐用于各类电子设备的设计中。希望以上信息对您的选型和使用有所帮助。

EKYB630ELL331MJ25S参数

参数
电容值 330μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.55A@ 100 kHz,775mA@ 120Hz
工作寿命 10000h@ 105°C
长*宽*高 10mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKYB630ELL331MJ25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKYB630ELL331MJ25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKYB630ELL331MJ25S EKYB630ELL331MJ25S数据手册

EKYB630ELL331MJ25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.4024 ¥ 3.4082
500+ $ 0.3436 ¥ 2.8566
1000+ $ 0.3233 ¥ 2.6881
3000+ $ 0.3128 ¥ 2.5995
5000+ $ 0.3097 ¥ 2.5365
8000+ $ 0.3083 ¥ 2.5244
15000+ $ 0.3067 ¥ 2.5115
25000+ $ 0.3067 ¥ 2.5115
库存: 2389
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 170.41
直接购买
加入购物车
