EGPD800ELL751ML30H

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 750μF 80V ±20% 34mΩ@ 100kHz 2000h@ 135°C 2.316A@ 120Hz,3.86A@ 100 kHz 通孔安装 16mm(长度)*31.5mm(高度)
供应商型号: EGPD800ELL751ML30H
供应商: Master
标准整包数: 10

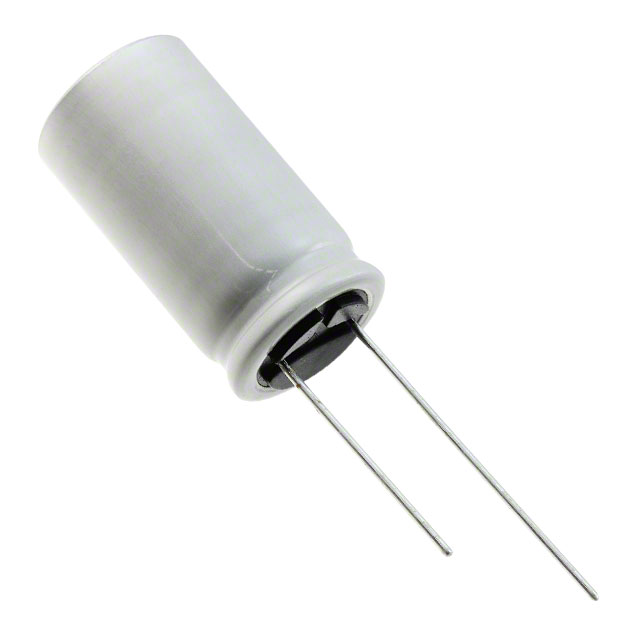

NIPPON CHEMI-CON 铝电解电容 EGPD800ELL751ML30H

EGPD800ELL751ML30H概述


    产品简介


    GPDSeries 是一款高性能的铝电解电容器,适用于高温度和高波动电流的应用场景。这种电容器以其长寿命、高耐温特性和抗溶剂性而著称,特别适合于汽车模块和其他高温环境中的应用。通过其优异的电气特性和结构设计,GPDSeries 能够提供稳定的电容性能,确保在恶劣条件下的可靠运行。

    技术参数


    - 工作温度范围: -40℃ 至 +135℃
    - 额定电压范围: 25VDC 至 100VDC
    - 电容容差: ±20%
    - 泄漏电流: \(I = 0.03CV\) 或 4μA(取较大值)
    - 损耗因数:
    - 额定电压 25V: 0.14
    - 额定电压 35V: 0.12
    - 额定电压 50V: 0.10
    - 额定电压 63V: 0.10
    - 额定电压 80V: 0.08
    - 额定电压 100V: 0.08
    - 低温度特性:
    - 额定电压 25V: 阻抗比(-25℃/-20℃)= 2,阻抗比(-40℃/-20℃)= 4
    - 额定电压 35V: 阻抗比(-25℃/-20℃)= 2,阻抗比(-40℃/-20℃)= 4
    - 额定电压 50V: 阻抗比(-25℃/-20℃)= 2,阻抗比(-40℃/-20℃)= 4
    - 额定电压 63V: 阻抗比(-25℃/-20℃)= 2,阻抗比(-40℃/-20℃)= 4
    - 额定电压 80V: 阻抗比(-25℃/-20℃)= 2,阻抗比(-40℃/-20℃)= 4
    - 额定电压 100V: 阻抗比(-25℃/-20℃)= 2,阻抗比(-40℃/-20℃)= 4
    - 耐久性:
    - 在 125℃ 和 135℃ 下经过特定时间后,电容变化不大于初始值的 ±30%,损耗因数(D.F.)变化不大于初始值的 300%
    - 存储寿命: 当电容器暴露在 125℃ 的环境下 1000 小时,电容变化不大于初始值的 ±30%,损耗因数变化不大于初始值的 300%

    产品特点和优势


    1. 长寿命: 能够在极端条件下稳定运行多年。
    2. 高耐温: 可以承受高达 135℃ 的温度,远超普通电容器。
    3. 高纹波电流: 设计允许更高的纹波电流通过,减少发热量。
    4. 抗溶剂型: 对某些化学溶剂具有良好的抵抗性,适用于复杂环境。
    5. 环保合规: RoHS2 和 AEC-Q200 标准符合,适用于国际市场。

    应用案例和使用建议


    GPDSeries 适用于汽车电子、工业控制、通信设备等多个领域。例如,在汽车模块中,GPDSeries 可以有效吸收电源噪声,提高系统的稳定性和可靠性。建议在安装时注意散热,避免长时间在高温环境下工作,以延长使用寿命。

    兼容性和支持


    GPDSeries 具有多种封装形式,可以适应不同的应用需求。供应商提供了详细的技术支持和维护服务,包括但不限于产品规格查询、应用指导和技术咨询。此外,如果需要更深入的测试数据,可直接联系 Chemi-Con 公司获取更多信息。

    常见问题与解决方案


    1. 问题: 电容器在高温环境下出现漏电流增大。
    - 解决方案: 确保电容器安装在良好的散热环境中,定期检查并更换失效的散热装置。
    2. 问题: 电容器在使用过程中出现过早失效。
    - 解决方案: 检查应用电路是否存在异常,如过压、欠压等问题,及时调整电路设计。
    3. 问题: 电容器长期存储后性能下降。
    - 解决方案: 定期对库存电容器进行检测,确保它们处于良好状态,按需重新测试其电气性能。

    总结和推荐


    GPDSeries 作为一款高性能的铝电解电容器,具备优异的电气性能和长寿命特性,非常适合在严苛环境下使用。它在汽车、工业控制等领域有着广泛的应用前景。如果您正在寻找能够应对高温和高波动电流的应用解决方案,GPDSeries 绝对是一个值得考虑的选择。强烈推荐使用 GPDSeries。

EGPD800ELL751ML30H参数

参数
电容值 750μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 34mΩ@ 100kHz
纹波电流 2.316A@ 120Hz,3.86A@ 100 kHz
工作寿命 2000h@ 135°C
长*宽*高 16mm(长度)*31.5mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EGPD800ELL751ML30H厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EGPD800ELL751ML30H数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EGPD800ELL751ML30H EGPD800ELL751ML30H数据手册

EGPD800ELL751ML30H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.8009 ¥ 15.2536
100+ $ 1.6884 ¥ 14.0384
250+ $ 1.3821 ¥ 11.4918
500+ $ 1.1787 ¥ 9.7954
1000+ $ 1.1531 ¥ 9.4429
2500+ $ 1.1215 ¥ 9.1837
5000+ $ 1.1014 ¥ 9.0195
7500+ $ 1.1014 ¥ 9.0195
库存: 1424
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 152.53
