EKXG401ELL151MM40S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 150μF 400V ±20% 10000h@ 105°C 2.21625A@ 100kHz,985mA@ 120Hz 通孔安装 18mm*40mm*40mm
供应商型号: EKXG401ELL151MM40S
供应商: 国内现货
标准整包数: 250

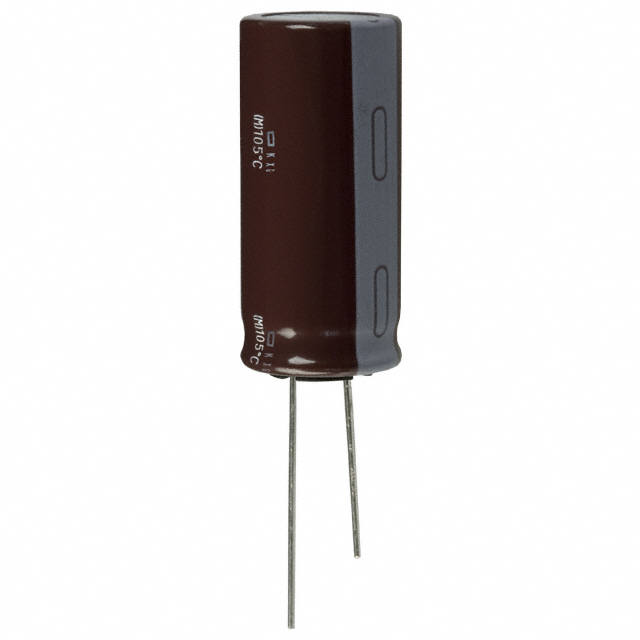

NIPPON CHEMI-CON 铝电解电容 EKXG401ELL151MM40S

EKXG401ELL151MM40S概述

    高品质铝电解电容器:KXG系列

    产品简介


    KXG系列是为电子镇流电路及其他长寿命应用设计的高品质铝电解电容器。具有优秀的耐久性,特别适用于需要长时间稳定运行的应用场合。由于其优越的性能,这些电容器不仅适用于工业领域,还广泛应用于消费电子设备、电源转换装置等。

    技术参数


    - 额定电压范围:160Vdc至450Vdc
    - 温度范围:
    - -40℃ 至 +105℃(160Vdc至400Vdc)
    - -25℃ 至 +105℃(450Vdc)
    - 电容容差:±20%(在20℃,120Hz条件下)
    - 泄漏电流:
    - 在1分钟后,CV ≤ 1000时:I = 0.1CV + 40μA
    - 在5分钟后,CV > 1000时:I = 0.02CV + 25μA
    - 损耗因子(tanδ):
    - 在160Vdc至250Vdc下,最大值为0.20(在20℃,120Hz条件下)
    - 在350Vdc至450Vdc下,最大值为0.24(在20℃,120Hz条件下)
    - 阻抗比:最大阻抗比在-25℃、-40℃下分别为3、5和6倍(在120Hz条件下)
    - 耐久性:在105℃下,纹波电流测试10,000小时后,电容变化不超过初始值的±20%,DF(tanδ)变化不超过初始值的200%,漏电流不超过初始值
    - 货架寿命:在105℃下暴露1,000小时后,在20℃恢复时,电容变化不超过初始值的±20%,DF(tanδ)变化不超过初始值的200%,漏电流不超过初始值的500%

    产品特点和优势


    KXG系列铝电解电容器以其卓越的长期稳定性著称,能够在极端温度环境下保持出色的性能。它们的高耐久性使得这些电容器非常适合于需要长时间稳定工作的电子系统,例如LED驱动电源、太阳能逆变器和各种工业自动化设备。此外,KXG系列电容器通过了RoHS2认证,保证其符合环保标准。

    应用案例和使用建议


    这些电容器广泛用于多种应用场景,例如:
    - LED照明系统:确保系统的长寿命稳定运行
    - 可再生能源设备:如光伏逆变器和风力发电机
    - 工业控制系统:如电机驱动器和传感器接口
    在使用KXG系列电容器时,建议仔细考虑工作环境条件,特别是在高温或低温环境下,以充分发挥其性能。同时,尽量减少纹波电流,以延长使用寿命。

    兼容性和支持


    KXG系列电容器与市场上主流的电子系统兼容,可以轻松集成到现有的硬件设计中。制造商提供了详细的技术支持文档,以帮助用户快速解决问题并提供必要的维护服务。

    常见问题与解决方案


    - 问题:电容器在高温环境中出现容量下降
    - 解决方案:降低纹波电流,确保电容器不超出额定温度范围
    - 问题:漏电流偏大
    - 解决方案:检查焊接点是否有虚焊或短路现象,确保电容器正确安装
    - 问题:在低温环境下阻抗增大
    - 解决方案:使用合适的电容器型号,根据具体应用场景选择适合的工作温度范围

    总结和推荐


    KXG系列铝电解电容器凭借其长寿命、高耐久性和宽温度适应性,在多个应用领域表现出色。特别适合需要长时间稳定运行的电子系统。对于需要高性能电容器的应用场景,强烈推荐使用KXG系列电容器。

EKXG401ELL151MM40S参数

参数
电容值 150μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 2.21625A@ 100kHz,985mA@ 120Hz
长*宽*高 18mm*40mm*40mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKXG401ELL151MM40S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKXG401ELL151MM40S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKXG401ELL151MM40S EKXG401ELL151MM40S数据手册

EKXG401ELL151MM40S封装设计

查看详情并下载
Symbol
Footprint
3D Model
