EKZN250ELL271MHB5D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 270μF 25V ±20% 9000h@ 105°C 1.2A@ 100kHz,600mA@ 120Hz 插件,D8xL11.5mm 通孔安装 8mm*11.5mm*13mm
供应商型号: 2504416
供应商: 海外现货
标准整包数: 1

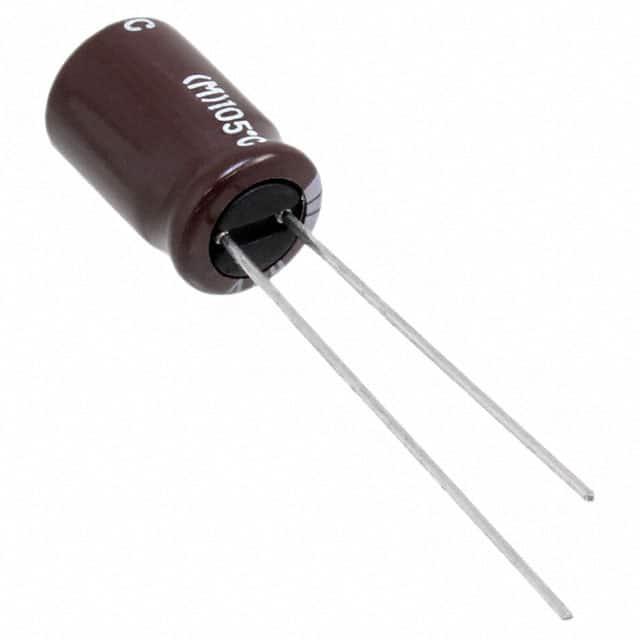

NIPPON CHEMI-CON 铝电解电容 EKZN250ELL271MHB5D

EKZN250ELL271MHB5D概述

    KZN系列铝电解电容器技术手册

    1. 产品简介


    KZN系列铝电解电容器是一款低阻抗、耐高温的铝电解电容器,可在高达105℃的环境中稳定运行。此系列电容器采用了创新的高稳定性电解液,具备优异的纹波电流承受能力和长期耐久性。其主要应用于电源管理、工业控制、通信设备等领域,是理想的储能和滤波元件。

    2. 技术参数


    - 工作温度范围:-40℃至+105℃
    - 额定电压范围:6.3Vdc至100Vdc
    - 电容范围:8.2μF至22,000μF
    - 耐久性:在105℃下,电容器可在额定纹波电流条件下运行6,000至10,000小时
    - 泄漏电流:I = 0.01CV 或 3μA(取较大值)
    - 损耗因子(tanδ):见下表
    - 阻抗比(最大):Z(-25℃)/Z(+20℃) ≤ 2,Z(-40℃)/Z(+20℃) ≤ 3(在120Hz时)
    - 尺寸:见下表
    - 铅脚成型/带式包装代码:见下表
    | 额定电压 (Vdc) | tanδ (最大值) |

    | 6.3V | 0.22 |
    | 10V | 0.19 |
    | 16V | 0.16 |
    | 25V | 0.14 |
    | 35V | 0.12 |
    | 50V | 0.10 |
    | 63V | 0.09 |
    | 80V | 0.09 |
    | 100V | 0.08 |

    3. 产品特点和优势


    KZN系列电容器采用创新的高稳定性电解液,显著提升了纹波电流承受能力和长期使用寿命。该系列产品具有出色的温度稳定性和高可靠性,适用于各种苛刻的工作环境。其非溶剂型设计保证了产品的环保性和安全性,符合RoHS2标准。

    4. 应用案例和使用建议


    - 电源管理:适用于开关电源、稳压电路等场合,可有效提高电源系统的效率和稳定性。
    - 工业控制:在各种工业控制设备中作为储能和滤波元件,确保设备的稳定运行。
    - 通信设备:在通信设备中用于平滑电源波动,保障设备正常工作。
    使用建议:
    - 在高频应用中,选择适当的电容值以减少纹波电流对电容器寿命的影响。
    - 确保电容器在规定的工作温度范围内使用,以达到最佳性能。

    5. 兼容性和支持


    KZN系列电容器与其他常见的铝电解电容器在尺寸和引脚配置上具有良好的兼容性。供应商提供详细的技术支持和售后服务,确保客户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题1:电容器发热严重,可能的原因是什么?
    解答:检查是否有过高的纹波电流通过电容器,需要降低纹波电流,或者增加散热措施。

    - 问题2:电容器寿命短,原因是什么?
    解答:长时间处于高温环境下工作,需减少纹波电流并注意散热。

    - 问题3:电容器出现异常响声,怎么办?
    解答:可能是内部气体释放导致的,若电容器外观无明显损伤,可继续使用;如有外观损坏,应及时更换。

    7. 总结和推荐


    KZN系列铝电解电容器以其优良的性能和广泛的应用范围,在电源管理和工业控制等领域表现出色。其创新的高稳定性电解液和长寿命特点使其在市场上具有很强的竞争优势。综上所述,我们强烈推荐该产品给需要高性能电容器的客户。

EKZN250ELL271MHB5D参数

参数
电容值 270μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 9000h@ 105°C
纹波电流 1.2A@ 100kHz,600mA@ 120Hz
长*宽*高 8mm*11.5mm*13mm
通用封装 插件,D8xL11.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

EKZN250ELL271MHB5D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZN250ELL271MHB5D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZN250ELL271MHB5D EKZN250ELL271MHB5D数据手册

EKZN250ELL271MHB5D封装设计

查看详情并下载
Symbol
Footprint
3D Model
