EKMG250ELL222MK25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 2.2mF 25V ±20% 1000h@ 105°C 1.09A@ 120Hz,1.1772A@ 100kHz 通孔安装 12.5mm*25mm*26.5mm
供应商型号: 2841985
供应商: 海外现货
标准整包数: 1

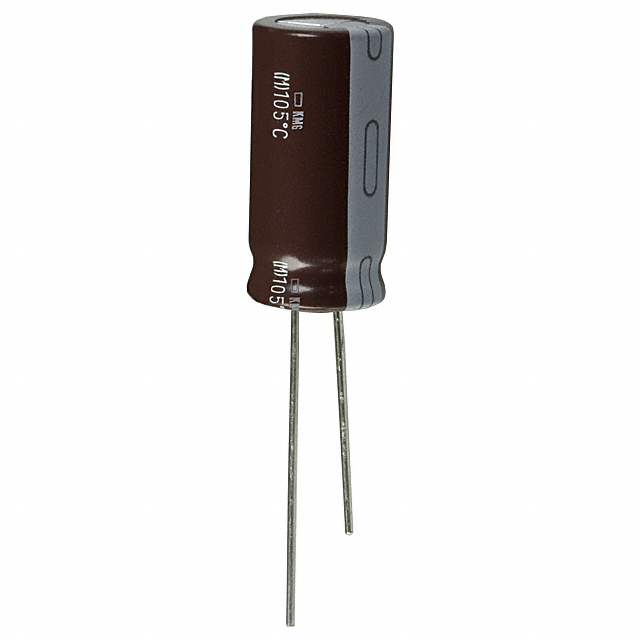

NIPPON CHEMI-CON 铝电解电容 EKMG250ELL222MK25S

EKMG250ELL222MK25S概述

    铝电解电容器技术手册概述

    产品简介


    本手册介绍了标准耐温105℃的铝电解电容器系列产品,型号为KMG系列。这些电容器广泛应用于需要高耐久性的电子设备中,特别是在电源转换、滤波电路和信号耦合等场合。其主要功能是存储和释放电荷,确保电子设备稳定运行。KMG系列电容器以其出色的性能和可靠性,在消费电子、工业控制、通信设备等领域得到了广泛应用。

    技术参数


    - 温度范围: -55℃至+105℃(适用于6.3V至100Vdc电压);-40℃至+105℃(适用于160Vdc至400Vdc电压);-25℃至+105℃(适用于450Vdc电压)
    - 额定电压范围: 6.3V至450Vdc
    - 容值公差: ±20%
    - 泄漏电流:
    - 6.3V至100Vdc电压下:最大泄漏电流 = 0.1CV + 40 µA 或 0.03CV + 15 µA,以较大者为准
    - 160Vdc至450Vdc电压下:最大泄漏电流 = 0.04CV + 100 µA 或 0.02CV + 25 µA,以较大者为准
    - 损耗因数 (tanδ):
    - 在不同电压等级下的最大值:如6.3V时最大tanδ为0.34
    - 阻抗比:
    - 低温度下的最大阻抗比:如-25℃下的阻抗比为5
    - 耐久性:
    - 经受105℃条件下的直流电压和额定纹波电流(峰值电压不超过额定电压)1000小时(满足两个条件时为2000小时)后的性能指标,例如电容变化量不超过初始值的±20%,tanδ变化量不超过初始值的±200%,泄漏电流不超过初始值

    产品特点和优势


    1. 耐高温性能:
    - KMG系列电容器能够在105℃的极端温度条件下正常工作,显著提高了设备在恶劣环境下的稳定性。

    2. 高耐久性:
    - 该系列产品具备长达1000到2000小时的耐久性测试表现,尤其是在纹波电流影响下的表现尤为出色,有效延长了设备的使用寿命。

    3. 低损耗特性:
    - KMG系列具有较低的损耗因数,有效减少了电能损耗,提高了系统的效率。

    应用案例和使用建议


    - 消费电子产品:
    - 应用于各种消费电子产品中,如电视、笔记本电脑等,通过KMG系列电容器可以提高电源模块的稳定性和寿命。

    - 工业控制设备:
    - 在工业控制系统中,该系列产品可用于电源滤波、逆变器和电机驱动器等场合,其耐高温特性使它们能够适应工厂环境。

    - 通信设备:
    - KMG系列电容器在通信设备中的应用也非常广泛,如基站、路由器等,这些设备通常需要长时间不间断工作,KMG系列的高可靠性能能够保证系统的长期稳定运行。
    使用建议:
    - 在使用KMG系列电容器时,需注意散热管理,特别是在高频情况下工作时,避免因内部发热导致寿命缩短。
    - 对于高要求的应用场景,建议降低纹波电流,以延长电容器的使用寿命。

    兼容性和支持


    - 兼容性:
    - KMG系列电容器与大多数电子设备具有良好的兼容性,可以广泛应用于各类电源设计和信号处理系统。
    - 支持和服务:
    - 供应商提供了详尽的产品技术支持文档,包括安装指南、使用手册和技术支持热线,确保用户能够顺利地使用产品并获得必要的帮助。

    常见问题与解决方案


    - 问题1: 系统出现过热现象。
    - 解决方案: 检查散热措施是否到位,适当降低纹波电流或增加散热片以改善散热效果。

    - 问题2: 泄漏电流过大。
    - 解决方案: 仔细检查电容器接线是否正确,确认是否存在内部短路或接触不良情况。必要时更换新的电容器。

    总结和推荐


    综上所述,KMG系列铝电解电容器凭借其出色的耐高温性能、高耐久性和低损耗特性,在众多应用领域表现出色。尤其适合在极端环境和高要求应用场合使用。其丰富的型号选择和广泛的兼容性使其成为市场上极具竞争力的产品之一。总体来看,我们强烈推荐在需要高性能电容器的场合采用KMG系列电容器,以确保设备的稳定性和长久运行。

EKMG250ELL222MK25S参数

参数
电容值 2.2mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 1.09A@ 120Hz,1.1772A@ 100kHz
长*宽*高 12.5mm*25mm*26.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKMG250ELL222MK25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMG250ELL222MK25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMG250ELL222MK25S EKMG250ELL222MK25S数据手册

EKMG250ELL222MK25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
