EKMW421VSN331MP50S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 420V ±20% 2000h@ 105°C 1.47A@ 120Hz,2.1021A@ 50kHz 卡入式安装,通孔安装 50mm(宽度)*52.5mm(高度)
供应商型号: 2504466
供应商: element14
标准整包数: 1

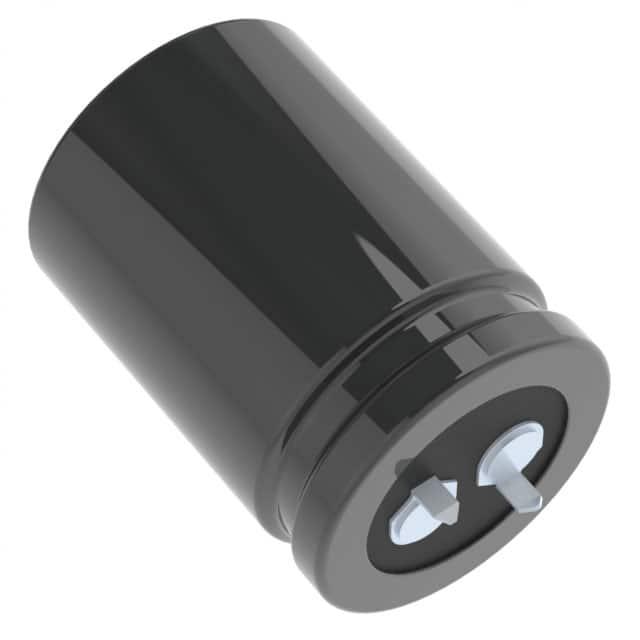

NIPPON CHEMI-CON 铝电解电容 EKMW421VSN331MP50S

EKMW421VSN331MP50S概述

    电子元器件产品技术手册:KMW系列铝电解电容器

    产品简介


    KMW系列是新一代的铝电解电容器,旨在提供高耐久性和可靠性。该系列产品经过小型化设计,从KMR系列改进而来,适用于高温环境下的应用。KMW系列广泛应用于工业自动化、电力电子系统和电信设备等领域。

    技术参数


    以下是KMW系列的技术规格概览:
    - 类别:铝电解电容器
    - 温度范围:-25°C 至 +105°C
    - 额定电压范围:400至450Vdc
    - 电容范围:120至1000µF
    - 电容公差:±20%
    - 漏电流:I ≤ 3CV(最大漏电流μA)
    - 损耗因数(tanδ):
    - 额定电压400V时:0.15
    - 额定电压420和450V时:0.20(20°C,120Hz)
    - 低温特性:阻抗比Z(-25℃)/Z(+20℃)为8(120Hz)
    - 使用寿命:在105°C下连续运行2000小时
    - 储存寿命:在105°C下储存1000小时,恢复到20°C后电容变化、损耗因数及漏电流保持稳定

    产品特点和优势


    KMW系列的主要优势包括:
    - 小型化设计:相比KMR系列进一步减小尺寸,提高了空间利用率。
    - 高耐热性:可在高达105°C的环境下正常工作,适用于恶劣的工作条件。
    - 长寿命:通过优化设计,使产品具有更长的使用寿命,减少了更换频率。
    - 环保认证:符合RoHS2标准,无溶剂残留类型,适合绿色电子产品需求。

    应用案例和使用建议


    KMW系列铝电解电容器适用于多种应用场景,例如电源滤波、储能缓冲等。在选择具体型号时,建议根据实际工作电压和电容需求来匹配。例如,在需要高耐压和大容量的应用中,可以选用450Vdc和1000µF的型号。
    对于高频电路,考虑到漏电流的影响,建议减少额定交流纹波电流以延长电容器的使用寿命。

    兼容性和支持


    KMW系列电容器具备良好的兼容性,可轻松集成到现有电路设计中。制造商提供了详尽的产品规格文档和技术支持服务,确保客户能够高效地进行产品选型和使用。

    常见问题与解决方案


    - 问题一:电容值随时间下降。
    - 解决方案:定期检查并确认是否符合规范要求的耐压和电容值,必要时更换新的电容器。

    - 问题二:设备出现过热现象。
    - 解决方案:降低工作环境的温度或减小额定交流纹波电流,以避免电容器内部发热导致性能下降。

    总结和推荐


    综上所述,KMW系列铝电解电容器凭借其小型化设计、高耐热性、长寿命和环保特性,在众多应用场景中表现出色。特别是在高温环境和高要求的工业自动化系统中,该系列产品是理想的选择。我们强烈推荐使用KMW系列电容器,它不仅能提高系统的可靠性和稳定性,还能有效降低成本和维护费用。

EKMW421VSN331MP50S参数

参数
电容值 330μF
额定电压 420V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 1.47A@ 120Hz,2.1021A@ 50kHz
长*宽*高 50mm(宽度)*52.5mm(高度)
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售

EKMW421VSN331MP50S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMW421VSN331MP50S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMW421VSN331MP50S EKMW421VSN331MP50S数据手册

EKMW421VSN331MP50S封装设计

查看详情并下载
Symbol
Footprint
3D Model
