EKZH250ELL102MJ25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 1mF 25V ±20% 6000h@ 105°C 1.35A@ 120Hz,2.25A@ 100kHz 通孔安装 10mm*25mm*26.5mm
供应商型号: EKZH250ELL102MJ25S
供应商: Master
标准整包数: 50

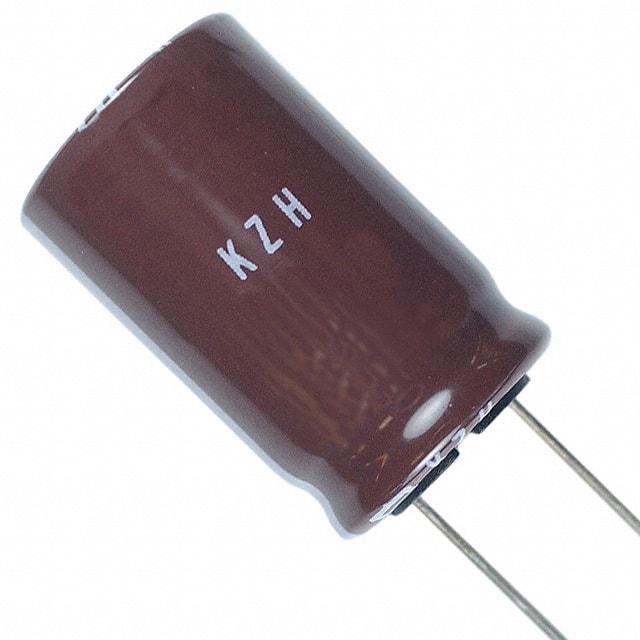

NIPPON CHEMI-CON 铝电解电容 EKZH250ELL102MJ25S

EKZH250ELL102MJ25S概述


    产品简介


    KZE系列铝电解电容器是一种低阻抗、耐高温(105℃)的新型电容器,专为高性能电子产品设计。这些电容器采用创新的电解质配方,显著降低了阻抗,提高了容许纹波电流的承受能力,广泛应用于计算机、通信设备、消费电子产品和工业控制等领域。

    技术参数


    以下是KZE系列铝电解电容器的主要技术参数:
    | 参数 | 特性 |

    | 工作温度范围 | -40至+105℃ |
    | 额定电压范围 | 6.3V至100VDC |
    | 容量公差 | ±20% (M) (在20℃, 120Hz时) |
    | 泄漏电流 | I = 0.01CV 或 3μA,取较大者 |
    | 损耗因子 (tanδ) | 最大值取决于额定电压 |
    | 低温度特性 (最大阻抗比) | Z(-25℃)/Z(+20℃) 2max., Z(-40℃)/Z(+20℃) 3max. |
    | 纹波电流承载能力 | 2,000到5,000小时@105℃ |
    | 封装尺寸 | 多种尺寸选择 |

    产品特点和优势


    KZE系列铝电解电容器具有以下几个独特的功能和优势:
    1. 低阻抗设计:新型电解质显著降低了阻抗,从而提高电容器的工作效率和寿命。
    2. 高耐温性能:能够承受高达105℃的工作温度,适合恶劣环境下的应用。
    3. 长寿命:高达5,000小时的纹波电流承载能力,在严苛条件下仍能保持长期稳定。
    4. 低损耗因子:优异的损耗因子确保了高效的能量转换。
    5. 符合RoHS标准:环保材料,满足欧洲有害物质限制标准。

    应用案例和使用建议


    应用案例
    KZE系列铝电解电容器在各种电子设备中有广泛应用,如电源模块、计算机主板、通信基站等。在计算机主板中,它们用于滤波和稳压电路,以保证电源供应的稳定性。
    使用建议
    1. 散热管理:由于KZE系列电容器的纹波电流承载能力较高,使用时需考虑良好的散热措施,避免内部过热导致性能下降。
    2. 电压匹配:根据应用需求选择合适的额定电压和容量,确保与电源电路匹配良好。
    3. 安装方向:通常建议垂直安装,便于散热,延长使用寿命。

    兼容性和支持


    KZE系列电容器与大多数标准电源设备和其他电子组件兼容。制造商提供详尽的技术文档和支持,包括使用手册和设计指南,以便用户正确安装和使用。

    常见问题与解决方案


    1. 问题:如何检查电容器的泄漏电流?
    - 解决办法:使用专业的泄漏电流测试仪,按照手册中的步骤进行测量。
    2. 问题:如何处理电容器老化问题?
    - 解决办法:定期更换电容器,或者在设计时预留一定的裕度。
    3. 问题:纹波电流如何影响电容器寿命?
    - 解决办法:通过降低纹波电流来延长电容器的寿命。在需要高可靠性应用中,可适当减少纹波电流值。

    总结和推荐


    KZE系列铝电解电容器凭借其出色的性能和可靠性,在多种应用场景中表现出色。低阻抗设计、高耐温性和长寿命使得它成为高性能电子设备的理想选择。对于需要在恶劣环境中工作的系统,KZE系列电容器是一个值得推荐的产品。在购买和使用前,请务必参考最新的产品规格和技术手册,以确保正确的应用。

EKZH250ELL102MJ25S参数

参数
电容值 1mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 6000h@ 105°C
纹波电流 1.35A@ 120Hz,2.25A@ 100kHz
长*宽*高 10mm*25mm*26.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKZH250ELL102MJ25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZH250ELL102MJ25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZH250ELL102MJ25S EKZH250ELL102MJ25S数据手册

EKZH250ELL102MJ25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.3818 ¥ 3.2338
500+ $ 0.3217 ¥ 2.6745
1000+ $ 0.2797 ¥ 2.3255
3000+ $ 0.2668 ¥ 2.2172
5000+ $ 0.2604 ¥ 2.1322
8000+ $ 0.2591 ¥ 2.1218
10000+ $ 0.2553 ¥ 2.0907
15000+ $ 0.2553 ¥ 2.0907
库存: 3000
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 161.69
直接购买
加入购物车
