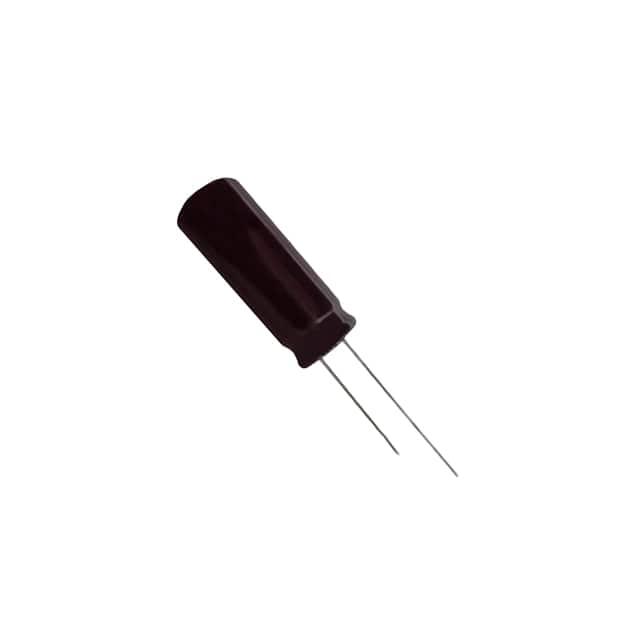

EGXF500ELL102MK30S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 1mF 50V ±20% 31mΩ@ 100kHz 3000h@ 125°C 1.506A@ 120Hz 通孔安装 31.5mm(高度)
供应商型号: EGXF500ELL102MK30S
供应商: Master
标准整包数: 25
NIPPON CHEMI-CON 铝电解电容 EGXF500ELL102MK30S

EGXF500ELL102MK30S概述

    高品质铝电解电容器:GXFSeries 技术手册

    产品简介


    GXFSeries 是由GXF系列改进而来的铝电解电容器,旨在为汽车模块、网络设备和其他高温应用提供高效能解决方案。这款电容器具备卓越的耐温性能(-40℃至125℃),能在恶劣的工作环境中保持稳定表现,尤其适合用于高频、高纹波电流的应用场合。由于具有较高的工作温度范围,这款产品特别适用于需要长期在高温环境下工作的电子系统。

    技术参数


    - 温度范围:-40℃至125℃
    - 额定电压范围:25V至400Vdc
    - 容差:±20%
    - 漏电流:根据额定电压不同有所变化
    - 介电损耗(tanδ):额定电压范围内的最大值分别为0.14至0.20
    - 阻抗比:在不同温度下的最大阻抗比
    - 使用寿命:经过DC电压及额定纹波电流的作用3,000小时后恢复到20℃条件下,电容的参数满足要求
    - 耐久性:在125℃无电压状态下暴露1,000小时(对于160至400Vdc为500小时)后,其参数也符合规定
    - 产品尺寸:涵盖多种尺寸,从φ10×12.5 mm到φ18×40 mm不等
    - 额定纹波电流:在125℃和100kHz下,额定纹波电流可达数百毫安
    - 频率范围:根据不同额定电压范围,频率范围也有相应变化

    产品特点和优势


    - 小型化和高纹波电流版本:GXFSeries 是 GXE 系列的小型化和高纹波电流版本,使其成为当今广泛应用的理想选择。
    - 增强的高温稳定性:在125℃的高温环境下依然能够保持良好的性能和耐用性。
    - 环保:溶剂耐受型(除160至400Vdc外)
    - 合规认证:符合RoHS2标准,并通过AEC-Q200认证
    - 多样的规格:从低至25Vdc到高达400Vdc,提供各种容量和尺寸以适应不同需求

    应用案例和使用建议


    - 汽车模块:用于引擎控制单元(ECU),以稳定电源供应,减少电磁干扰
    - 网络设备:适合路由器和交换机,确保设备在高负荷下的稳定性
    - 工业自动化:如电机驱动和变频器控制,提高系统的可靠性和稳定性
    - 建议使用:在高温环境下,尽量避免超过其最高额定电压使用,合理布局电容器的位置以利于散热。在低温条件下使用时,考虑到阻抗会增加,需要进行适当的设计调整。

    兼容性和支持


    - 兼容性:GXFSeries 的具体尺寸和引脚布局使其与其他标准插件或焊接组件高度兼容
    - 技术支持:提供详细的使用指南和技术文档,并设有客户支持团队随时解答疑问

    常见问题与解决方案


    1. 问题:电容器在高温下容易失效?
    - 解决方案:严格遵循手册中的工作温度限制,并采用合适的散热设计。
    2. 问题:电容器泄漏电流过大?
    - 解决方案:检查电容器是否在规定范围内工作,如有必要,联系供应商获取详细的技术指导。

    总结和推荐


    GXFSeries 铝电解电容器凭借其优秀的高温稳定性、小体积和高纹波电流处理能力,在众多关键应用中展现出卓越性能。尽管初始成本可能略高于普通电容器,但其长期可靠的运行性能和高效率足以弥补这一点。我们强烈推荐该系列产品给那些需要高性能电容器以确保系统稳定性的工程团队。

EGXF500ELL102MK30S参数

参数
电容值 1mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 31mΩ@ 100kHz
纹波电流 1.506A@ 120Hz
工作寿命 3000h@ 125°C
长*宽*高 31.5mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EGXF500ELL102MK30S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EGXF500ELL102MK30S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EGXF500ELL102MK30S EGXF500ELL102MK30S数据手册

EGXF500ELL102MK30S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.0914 ¥ 9.2437
250+ $ 0.9908 ¥ 8.2382
500+ $ 0.9516 ¥ 7.9119
1000+ $ 0.566 ¥ 4.7039
3000+ $ 0.5549 ¥ 4.5443
5000+ $ 0.5475 ¥ 4.4838
8000+ $ 0.5391 ¥ 4.4147
10000+ $ 0.5391 ¥ 4.4147
库存: 755
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 231.09
直接购买
加入购物车
